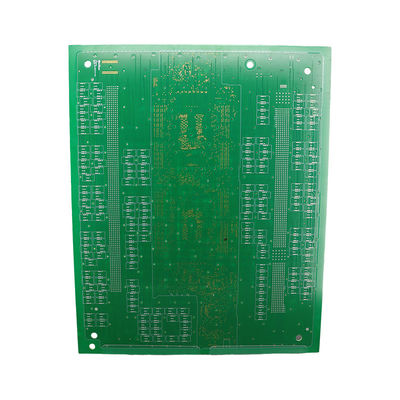

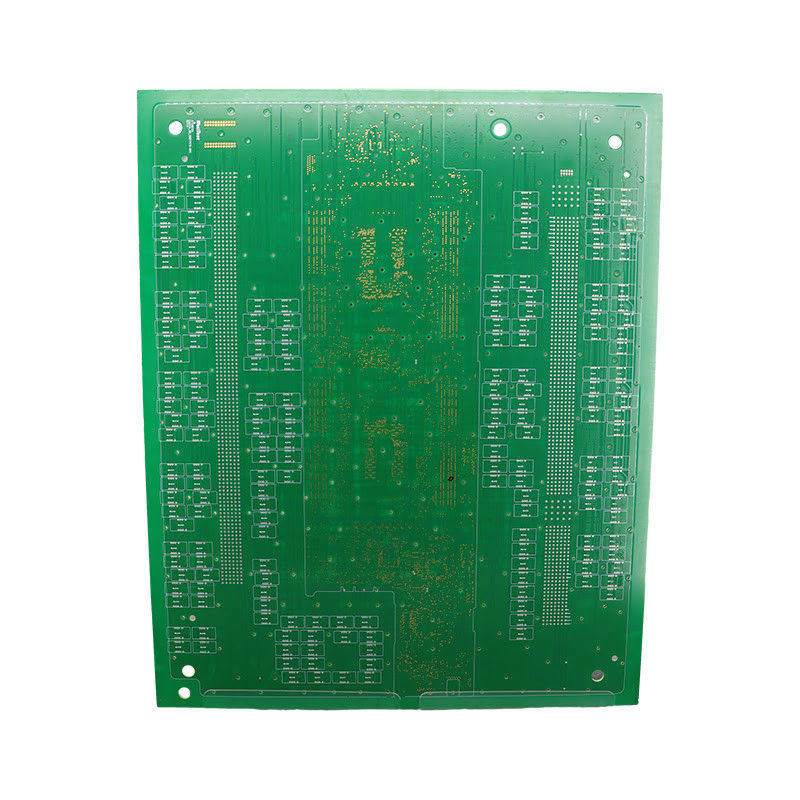

Bộ sưu tập chìa khóa Pcb Circuit Board bán dẫn OEM Electronics

Bộ sưu tập chìa khóa Pcb Circuit Board bán dẫn OEM Electronics

Tên thương hiệu: Ben Qiang
Số mẫu: FR-4/Rogers
MOQ: 1pcs
giá bán: custom made
Điều khoản thanh toán: Chuyển khoản ngân hàng/Alipay/PayPal
Khả năng cung cấp: 200,000 mét vuông/năm
Thông tin chi tiết
Nguồn gốc:
Shenzhen, Trung Quốc
Chứng nhận:
ISO/TS16949/RoHS/TS16949
Thông qua công nghệ lỗ:
Không.
Kích thước lỗ tối thiểu:
0,2mm
dịch vụ PCBA:
Dịch vụ lắp ráp PCB chìa khóa
Xét bề mặt:
ENIG
kiểm soát trở kháng:
Không.
Sử dụng:
Điện tử OEM
Kích thước khoan:
Tối thiểu 0,0078 ”(0,2mm)
Tính năng:
Rogers 4003C
chi tiết đóng gói:
Bao bì chân không hạt khí
Khả năng cung cấp:
200,000 mét vuông/năm
Làm nổi bật:

Bảng mạch bán dẫn điện tử OEM

,

Bộ sưu tập Pcb bán dẫn

,

PCB bán dẫn OEM Electronics

Mô tả sản phẩm

OEM PCB bán dẫn điện tử với và hiệu quả caoENIGXét bề mặt

Mô tả sản phẩm:

Thông tin tổng quan về sản phẩm PCB bán dẫn

PCB bán dẫn là một bảng mạch chuyên dụng được thiết kế đặc biệt để sử dụng trong các chất bán dẫn và thiết bị điện tử.PCB này đảm bảo hiệu suất đáng tin cậy và hiệu quả cho các sản phẩm bán dẫn của bạn.

PCB của chúng tôi được sản xuất sử dụng các kỹ thuật và quy trình mới nhất để đáp ứng các yêu cầu đòi hỏi của ngành công nghiệp bán dẫn.chúng tôi cung cấp một giải pháp hoàn chỉnh bàn tay cho tất cả các nhu cầu bảng bán dẫn của bạn.

PCB của chúng tôi được thiết kế với công nghệ Through Hole để cung cấp một kết nối mạnh mẽ và bền vững giữa các thành phần.Giảm nguy cơ lỗi của con người và đảm bảo kết quả nhất quán và đáng tin cậy.

Màu mặt nạ hàn được sử dụng trong PCB của chúng tôi là màu xanh lá cây, không chỉ cung cấp một vẻ ngoài sạch sẽ và chuyên nghiệp mà còn cung cấp bảo vệ vượt trội chống lại các yếu tố môi trường như độ ẩm, bụi,và hóa chấtĐiều này đảm bảo tuổi thọ và độ bền của tấm bán dẫn của bạn.

PCB của chúng tôi được thiết kế với kích thước lỗ tối thiểu 0,2mm, cho phép độ chính xác và chính xác trong việc đặt các thành phần.Điều này đảm bảo chức năng hiệu quả và đáng tin cậy của các sản phẩm bán dẫn của bạn.

Với thời gian chỉ 2 tuần, chúng tôi cung cấp dịch vụ nhanh chóng và hiệu quả để đáp ứng thời hạn dự án của bạn và tung ra các sản phẩm bán dẫn của bạn đúng thời điểm.

Dịch vụ PCBA của chúng tôi cung cấp một giải pháp lắp ráp hoàn chỉnh, bao gồm sản xuất PCB, nguồn cung cấp linh kiện và lắp ráp.cho phép bạn tập trung vào việc phát triển và thiết kế các sản phẩm bán dẫn của bạn.

Tóm lại, PCB bán dẫn của chúng tôi là sự lựa chọn hoàn hảo cho các nhu cầu của bạn với công nghệ tiên tiến, quy trình hiệu quả và một giải pháp hoàn chỉnh,chúng tôi đảm bảo hiệu suất chất lượng cao và đáng tin cậy cho các sản phẩm bán dẫn của bạnHãy tin tưởng chúng tôi là đối tác của bạn trong việc lắp ráp PCB và sản xuất cho ngành công nghiệp bán dẫn.



Đặc điểm:

  • Tên sản phẩm: PCB bán dẫn
  • Sử dụng: Điện tử OEM
  • Dịch vụ thử nghiệm: Kiểm tra chức năng, 100% thử nghiệm
  • Thời gian thực hiện: 2 tuần
  • Đặc điểm:C
  • Min Trace Width: 0,1mm
  • Bảng mạch cho bán dẫn
  • Bảng cho bán dẫn
  • Bảng mạch in bán dẫn


Các thông số kỹ thuật:

PCB bán dẫn Bảng mạch in bán dẫn
Xét bề mặt ENIG
Dịch vụ PCBA Dịch vụ lắp ráp PCB chìa khóa
Kích thước khoan Min 0,0078 ′′ (0,2mm)
Vật liệu FR-4
Kích thước lỗ 0.2mm
Số lớp 12
Thông qua công nghệ lỗ Không.
Màu mặt nạ hàn Xanh
Đặc điểm đặc biệt Microvias mù
Tính năng Rogers 4003c


Ứng dụng:

PCB bán dẫn - Giải pháp hoàn hảo cho các ứng dụng bán dẫn của bạn

Nếu bạn cần một bảng mạch in đáng tin cậy và hiệu quả cho các thiết bị bán dẫn của bạn, hãy tìm kiếm PCB bán dẫn.Công nghệ tiên tiến và chuyên môn của chúng tôi trong lĩnh vực này làm cho chúng tôi là sự lựa chọn cho tất cả các nhu cầu bảng bán dẫn của bạn.

Mô tả sản phẩm

PCB bán dẫn được thiết kế đặc biệt để sử dụng trong các ứng dụng bán dẫn.Nó là một loại bảng mạch cho phép kết nối các thành phần điện tử được sử dụng trong các thiết bị bán dẫnPCB của chúng tôi được làm bằng vật liệu chất lượng cao và quy trình sản xuất tiên tiến để đảm bảo hiệu suất và độ bền tối ưu.

Thông qua công nghệ lỗ - Không còn rắc rối nữa

PCB bán dẫn không sử dụng công nghệ lỗ thông qua, liên quan đến việc khoan lỗ vào bảng để đặt thành phần.Điều này loại bỏ nhu cầu hàn bằng tay và giảm nguy cơ làm hỏng các thành phần bán dẫn tinh tếVới công nghệ lắp đặt bề mặt của chúng tôi, bạn có thể nói lời tạm biệt với sự vướng mắc của công nghệ lỗ.

Xét bề mặt -ENIGcho bảo vệ cao hơn

PCB của chúng tôi đi kèm với một bề mặt hoàn thiện củaENIG,Điều này đảm bảo tuổi thọ và độ tin cậy của tấm bán dẫn của bạn, ngay cả trong môi trường khắc nghiệt.

Thời gian dẫn - Nhận PCB của bạn chỉ trong 2 tuần

Tại PCB bán dẫn, chúng tôi hiểu tầm quan trọng của thời gian trong ngành công nghiệp bán dẫn. đó là lý do tại sao chúng tôi cung cấp thời gian chỉ 2 tuần cho PCB của chúng tôi, để bạn có thể đưa sản phẩm của mình ra thị trường nhanh hơn.

Tính năng - Rogers 4003c cho các ứng dụng tần số cao

PCB bán dẫn đi kèm với tính năng của Rogers 4003c, một vật liệu niêm mạc tần số cao cho phép truyền tín hiệu hiệu quả và giảm nhiễu.Điều này làm cho PCB của chúng tôi lý tưởng cho các ứng dụng tần số cao, chẳng hạn như hệ thống liên lạc không dây và radar.

Min Trace Width - Chứng minh độ chính xác

PCB của chúng tôi đi kèm với một chiều rộng dấu vết tối thiểu là 0,1mm, đảm bảo độ chính xác và chính xác trong việc định tuyến tín hiệu.Điều này làm cho PCB của chúng tôi phù hợp với ngay cả các thiết bị bán dẫn phức tạp và tinh tế nhất.

Các kịch bản ứng dụng

PCB bán dẫn là hoàn hảo cho một loạt các ứng dụng bán dẫn, bao gồm:

  • Các mạch tích hợp (IC)
  • Máy vi xử lý
  • Chip bộ nhớ
  • Transistor
  • Cảm biến
  • Và nhiều hơn nữa!
Kết luận

Với PCB bán dẫn, bạn có thể yên tâm rằng bạn đang nhận được một bảng mạch chất lượng cao, đáng tin cậy, và hiệu quả cho tất cả các nhu cầu bán dẫn của bạn.và thời gian dẫn nhanh làm cho chúng tôi lựa chọn hàng đầu cho PCB bán dẫnLiên hệ với chúng tôi ngay hôm nay để tìm hiểu thêm!



Tùy chỉnh:

Dịch vụ PCB bán dẫn tùy chỉnh

PCB bán dẫn, còn được gọi là bảng mạch in cho bán dẫn hoặc bảng mạch in cho ứng dụng bán dẫn, là một thành phần quan trọng trong sản xuất các thiết bị bán dẫn.Để đảm bảo chất lượng cao nhất và hiệu quả trong sản xuất bán dẫn của bạn, chúng tôi cung cấp một dịch vụ tùy chỉnh toàn diện cho PCB bán dẫn của chúng tôi.

Dịch vụ lắp ráp PCB chìa khóa của chúng tôi cung cấp một giải pháp toàn diện cho tất cả các nhu cầu PCB của bạn. Từ thiết kế đến sản xuất, chúng tôi xử lý mọi thứ với độ chính xác và chuyên môn.Thiết bị hiện đại và kỹ thuật viên có kinh nghiệm của chúng tôi đảm bảo rằng PCB của bạn đáp ứng các tiêu chuẩn cao nhất.

Chúng tôi hiểu tầm quan trọng của độ chính xác và chính xác trong sản xuất bán dẫn.đảm bảo độ bền và độ tin cậy trong quy trình sản xuất của bạn.

Ngoài ra, chúng tôi cung cấp kiểm tra chức năng và kiểm tra 100% như là một phần của dịch vụ kiểm tra của chúng tôi để đảm bảo chức năng và hiệu suất của PCB bán dẫn của bạn.Quá trình thử nghiệm nghiêm ngặt này đảm bảo rằng PCB của bạn đáp ứng tất cả các thông số kỹ thuật và yêu cầu.

Với dịch vụ tùy chỉnh của chúng tôi, bạn cũng có thể tận hưởng lợi ích của Công nghệ Không qua lỗ, cho phép thiết kế PCB nhỏ gọn và hiệu quả hơn.1mm đảm bảo mạch chính xác và phức tạp cho các thiết bị bán dẫn của bạn.

Tin tưởng chúng tôi để cung cấp cho bạn chất lượng tốt nhất và các giải pháp phù hợp với nhu cầu PCB bán dẫn của bạn.Liên hệ với chúng tôi ngay bây giờ để tìm hiểu thêm về dịch vụ tùy chỉnh của chúng tôi và làm thế nào chúng tôi có thể giúp bạn đạt được mục tiêu sản xuất của bạn.



Bao bì và vận chuyển:

Bao bì và vận chuyển PCB bán dẫn

Tại Semiconductor PCB, chúng tôi hiểu tầm quan trọng của việc đóng gói và vận chuyển đúng cách để đảm bảo giao hàng an toàn cho khách hàng.Đó là lý do tại sao chúng tôi có một quy trình được thiết lập tốt để cẩn thận đóng gói và vận chuyển PCB của chúng tôi.

Quá trình đóng gói

Quá trình đóng gói của chúng tôi bắt đầu với việc lựa chọn các vật liệu đóng gói phù hợp. Chúng tôi sử dụng túi chống tĩnh chất lượng cao để bảo vệ các thành phần tinh tế của PCB của chúng tôi khỏi bất kỳ sự thải điện tĩnh.Sau đó, những túi này được đặt trong các hộp bìa cứng với các miếng bọt để cung cấp đệm bổ sung và bảo vệ trong quá trình vận chuyển.

Đối với các đơn đặt hàng lớn hơn, chúng tôi cũng sử dụng pallet và gói thu nhỏ để giữ an toàn các hộp và ngăn ngừa bất kỳ sự dịch chuyển hoặc hư hỏng nào trong quá trình vận chuyển.

Các tùy chọn vận chuyển

Chúng tôi cung cấp một loạt các lựa chọn vận chuyển để đáp ứng nhu cầu của khách hàng, bao gồm vận chuyển mặt đất tiêu chuẩn, vận chuyển nhanh và vận chuyển quốc tế.Sự hợp tác của chúng tôi với các công ty vận chuyển hàng hóa đáng tin cậy đảm bảo rằng sản phẩm của chúng tôi được giao đúng giờ và trong tình trạng tuyệt vời.

Khách hàng cũng có thể chọn sử dụng tài khoản vận chuyển của riêng họ để tăng sự tiện lợi và hiệu quả chi phí.

Nhãn và tài liệu vận chuyển

Mỗi gói được dán nhãn cẩn thận với các thông tin cần thiết, bao gồm địa chỉ của khách hàng, số đơn đặt hàng, và số theo dõi.như danh sách đóng gói và hóa đơn, để đảm bảo quá trình giao hàng suôn sẻ.

Nhóm của chúng tôi cũng thực hiện các biện pháp phòng ngừa bổ sung để tuân thủ bất kỳ yêu cầu ghi nhãn hoặc tài liệu đặc biệt nào cho các lô hàng quốc tế.

Tại Semiconductor PCB, chúng tôi tự hào về quá trình đóng gói và vận chuyển hiệu quả và đáng tin cậy.Chúng tôi cam kết cung cấp các sản phẩm chất lượng cao cho khách hàng của chúng tôi một cách kịp thời và an toàn.



FAQ:

  • Q: Nhiệt độ hoạt động tối đa của PCB bán dẫn là bao nhiêu?
  • A: Nhiệt độ hoạt động tối đa của PCB bán dẫn là 130 °C.
  • Q: Vật liệu được sử dụng cho cơ sở của PCB bán dẫn là gì?
  • A: Cơ sở của PCB bán dẫn được làm bằng vật liệu FR-4.
  • Q: Độ rộng dấu vết tối thiểu của PCB bán dẫn là bao nhiêu?
  • A: Chiều rộng dấu vết tối thiểu của PCB bán dẫn là 4 mil.
  • Q: PCB bán dẫn có bao nhiêu lớp?
  • A: PCB bán dẫn có 2 đến 40 lớp.
