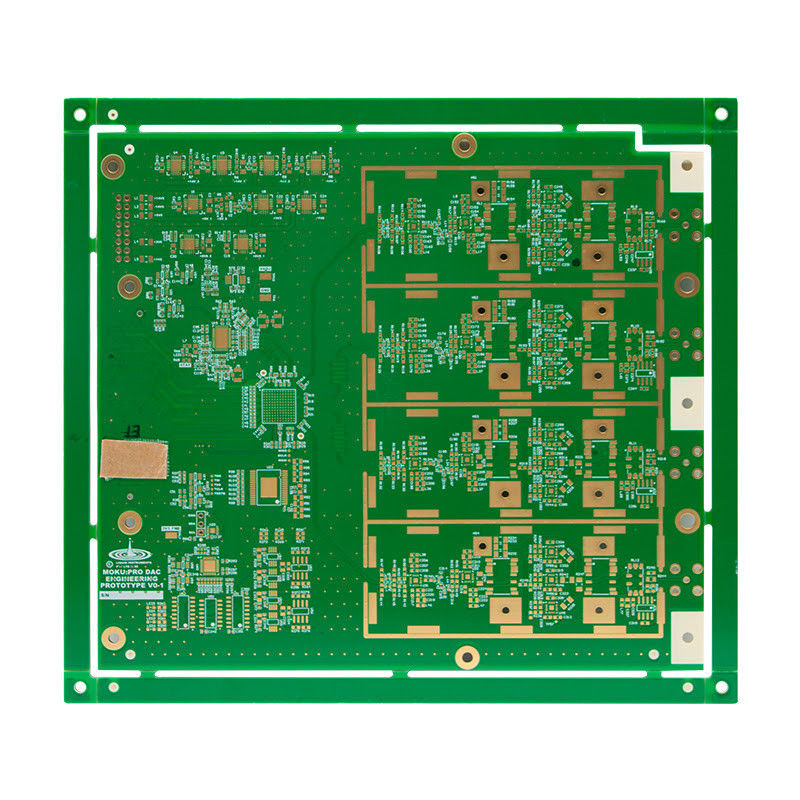

ENIG bề mặt kết thúc điện tử tiêu dùng PCB màu trắng đen màu vàng Silkscreen

Mô tả sản phẩm:

PCB điện tử tiêu dùng là một thành phần quan trọng trong sản xuất các thiết bị điện tử hiện đại.Nó là một loại bảng mạch in (PCB) được thiết kế đặc biệt để sử dụng trong điện tử tiêu dùng như điện thoại thông minh, máy tính xách tay, máy tính bảng và các thiết bị công nghệ khác.

PCB điện tử tiêu dùng có các lớp khác nhau, bao gồm các tùy chọn đơn, kép và đa lớp.Việc lựa chọn lớp phụ thuộc vào sự phức tạp của thiết kế mạch và các yêu cầu cụ thể của thiết bị điện tử.

Cầu mặt nạ hàn tối thiểu của PCB điện tử tiêu dùng là 0,08mm. Điều này đề cập đến khoảng cách tối thiểu giữa mặt nạ hàn và các dấu vết đồng trên bảng.Điều này đảm bảo cách nhiệt thích hợp và ngăn ngừa mạch ngắn.

Độ dày của PCB điện tử tiêu dùng dao động từ 0,2 mm đến 6,0 mm. Sự lựa chọn độ dày phụ thuộc vào các yêu cầu kích thước và trọng lượng của thiết bị điện tử,cũng như sự phức tạp của thiết kế mạch.

PCB điện tử tiêu dùng có độ rỗng tối thiểu là 0,15 mm. Điều này đề cập đến khoảng cách tối thiểu giữa màn hình lụa và các dấu vết đồng trên bảng.Màn lụa được sử dụng để dán nhãn và xác định các thành phần khác nhau trên bảng, giúp dễ dàng lắp ráp và khắc phục sự cố.

PCB điện tử tiêu dùng đi kèm với một sự lựa chọn của độ dày đồng dao động từ 1oz đến 6oz.Độ dày của lớp đồng ảnh hưởng đến khả năng chịu điện của bảng và hiệu suất tổng thể của thiết bị điện tử.

PCB điện tử tiêu dùng là một lựa chọn chất lượng cao và đáng tin cậy cho các nhà sản xuất thiết bị điện tử tìm kiếm một tấm mạch bền và hiệu quả.cầu mặt nạ hàn chính xác, độ dày tối ưu và độ rõ ràng của màn in lụa, và độ dày đồng tùy chỉnh, nó là sự lựa chọn hoàn hảo cho bất kỳ bảng in thiết bị công nghệ nào.

Đặc điểm:

• Tên sản phẩm: PCB điện tử tiêu dùng
• Loại: Bảng mạch in
• Chiều dài dấu vết tối thiểu: 0,1mm
• Khoảng cách tối thiểu: 0,1mm
• Kích thước lỗ: 0.2mm
• Vật liệu: Sợi thủy tinh, đồng
• Tối thiểu, khoảng trống mặt nạ hàn: 0,1mm

Các thông số kỹ thuật:

Ứng dụng:

PCB là một thành phần quan trọng trong việc sản xuất các thiết bị điện tử.làm cho chúng hiệu quả hơnVới chất lượng và độ chính xác cao của nó, PCB điện tử tiêu dùng đã trở thành một phần thiết yếu của ngành công nghiệp điện tử.

PCB điện tử tiêu dùng là một loại bảng mạch phục vụ như cơ sở để lắp ráp các thiết bị điện tử như điện thoại thông minh, máy tính xách tay, tivi và các thiết bị điện tử tiêu dùng khác.Nó là một tấm ván mỏng được làm từ vật liệu không dẫn điện, thường là sợi thủy tinh, với các đường dẫn phức tạp được khắc trên đó để kết nối các thành phần điện tử khác nhau.cung cấp đủ không gian cho các thành phần khác nhau và đảm bảo quy trình lắp ráp suôn sẻ và hiệu quả.

Loại PCB điện tử tiêu dùng được sử dụng phổ biến nhất là bảng mạch in, được biết đến với độ bền và hiệu quả của nó.Nó được tạo ra bằng cách in một lớp mực dẫn trên bề mặt của bảng, sau đó được phủ một lớp vật liệu không dẫn để bảo vệ mạch khỏi bị hư hỏng.làm cho nó phù hợp để sử dụng trong một loạt các thiết bị điện tử tiêu dùng.

Một trong những tính năng chính của PCB điện tử tiêu dùng là mặt nạ hàn của nó, có nhiều màu khác nhau như xanh lá cây, đỏ, xanh dương, đen và trắng.Mặt nạ hàn là một lớp polyme được áp dụng trên bảng để ngăn chặn hàn từ cầu nối giữa các đường dẫn, đảm bảo độ chính xác và chức năng của mạch.làm cho nó hấp dẫn trực quan và dễ dàng xác định.

PCB điện tử tiêu dùng cũng có một loạt các tùy chọn độ dày, từ 0,2 mm đến 6,0 mm, tùy thuộc vào nhu cầu cụ thể của thiết bị điện tử.Điều này đảm bảo rằng PCB phù hợp với nhiều ứng dụng và có thể hỗ trợ các loại thành phần điện tử khác nhau. Min. Silkscreen Clearance 0,15mm cung cấp đủ không gian cho nhãn, biểu tượng và các dấu hiệu khác được in trên PCB,làm cho nó dễ dàng hơn cho các kỹ thuật viên để xác định và khắc phục bất kỳ vấn đề.

PCB điện tử tiêu dùng được thiết kế với công nghệ mới nhất để đáp ứng nhu cầu của ngành công nghiệp điện tử liên tục phát triển.Nó được sản xuất bằng các kỹ thuật tiên tiến và trải qua các thử nghiệm nghiêm ngặt để đảm bảo chất lượng và độ tin cậy của nóĐiều này làm cho nó trở thành sự lựa chọn ưa thích cho các nhà sản xuất điện tử, vì nó làm giảm nguy cơ thất bại và tăng hiệu quả tổng thể của quy trình sản xuất.

Kết luận, PCB điện tử tiêu dùng là một thành phần thiết yếu trong sản xuất các thiết bị điện tử.độ tin cậy, và hiệu quả chi phí làm cho nó một lựa chọn phổ biến trong số các nhà sản xuất điện tử.nó là giải pháp hoàn hảo để tăng cường và cải thiện các thiết bị điện tử, làm cho chúng bền và hiệu quả hơn.

Tùy chỉnh:

Tại Tech Devices Printed Board, chúng tôi cung cấp các dịch vụ tùy chỉnh chất lượng cao cho các sản phẩm PCB điện tử tiêu dùng của chúng tôi để đáp ứng nhu cầu đa dạng của khách hàng.Công nghệ tiên tiến và đội ngũ có kinh nghiệm của chúng tôi đảm bảo mức độ chính xác cao nhất, độ tin cậy, và hiệu quả trong mọi sản phẩm chúng tôi cung cấp.

• Độ dày: 0,2 mm-6,0 mm
• Đường cầu mặt nạ hàn: 0.08mm
• Lớp: Một, hai, nhiều lớp
• Max. kích thước bảng điều khiển: 600mm X 1200mm
• Min. Trace Width/Spacing: 0.1mm/0.1mm

Chúng tôi hiểu rằng nhu cầu của mỗi khách hàng là duy nhất, và do đó, chúng tôi cung cấp một loạt các tùy biến tùy chỉnh cho các sản phẩm PCB điện tử tiêu dùng của chúng tôi.Đội ngũ của chúng tôi làm việc chặt chẽ với khách hàng của chúng tôi để hiểu yêu cầu của họ và cung cấp các giải pháp phù hợp để đáp ứng nhu cầu cụ thể của họ.

• Độ dày: Chúng tôi cung cấp một loạt các tùy chọn độ dày từ 0,2mm đến 6,0mm để phù hợp với các ứng dụng và yêu cầu khác nhau.
• Cầu mặt nạ hàn: Công nghệ tiên tiến của chúng tôi cho phép chúng tôi đạt được một cầu mặt nạ hàn tối thiểu 0,08mm, đảm bảo PCB chính xác và chính xác.
• Lớp: Chúng tôi cung cấp các tùy chọn đơn, hai và nhiều lớp để đáp ứng nhu cầu phức tạp và chức năng của các sản phẩm khác nhau.
• Kích thước bảng điều khiển: Kích thước bảng điều khiển tối đa của chúng tôi là 600mm X 1200mm cho phép sản xuất các PCB lớn hơn, cung cấp sự linh hoạt thiết kế nhiều hơn cho khách hàng của chúng tôi.
• Trace Width / Spacing: Với chiều rộng và khoảng cách dấu vết tối thiểu là 0,1mm / 0,1mm, chúng tôi có thể sản xuất các thiết kế PCB phức tạp và chi tiết cho các ứng dụng hiệu suất cao.

Tại Tech Devices Printed Board, chúng tôi cam kết cung cấp các dịch vụ tùy chỉnh tốt nhất cho các sản phẩm PCB điện tử tiêu dùng của chúng tôi.Liên hệ với chúng tôi ngay hôm nay để thảo luận về yêu cầu cụ thể của bạn và để chúng tôi giúp bạn đưa ý tưởng của bạn vào cuộc sống.

Bao bì và vận chuyển:

PCB điện tử tiêu dùng được đóng gói cẩn thận để đảm bảo giao hàng an toàn cho khách hàng của chúng tôi. Mỗi PCB được bọc riêng bằng vật liệu chống tĩnh để bảo vệ nó khỏi bị hư hại trong quá trình vận chuyển.Các PCB được bọc sau đó được đặt trong một hộp bìa cứng với lớp phủ bọt để ngăn chặn bất kỳ chuyển động hoặc va chạm nào trong quá trình vận chuyển.

Chúng tôi cung cấp vận chuyển trên toàn thế giới cho PCB điện tử tiêu dùng của chúng tôi. Phương pháp vận chuyển ưa thích của chúng tôi là thông qua các dịch vụ chuyển phát đáng tin cậy và đáng tin cậy như DHL, FedEx và UPS.Khách hàng cũng có thể yêu cầu các phương pháp vận chuyển thay thế, nhưng có thể áp dụng thêm phí.

Đối với đơn đặt hàng trong nước, thời gian giao hàng ước tính là 3-5 ngày làm việc.Khách hàng sẽ nhận được một số theo dõi một khi đơn đặt hàng đã được vận chuyển, cho phép họ theo dõi tình trạng giao hàng của họ.

Chúng tôi rất cẩn thận trong việc đảm bảo rằng các sản phẩm của chúng tôi được đóng gói và vận chuyển một cách kịp thời và an toàn.chúng tôi cung cấp một sự thay thế hoặc hoàn lại cho các mặt hàng bị hư hỏng.

Đối với bất kỳ thắc mắc hoặc lo ngại nào liên quan đến đóng gói và vận chuyển, vui lòng liên hệ với đội ngũ dịch vụ khách hàng của chúng tôi.
