Mô tả sản phẩm:

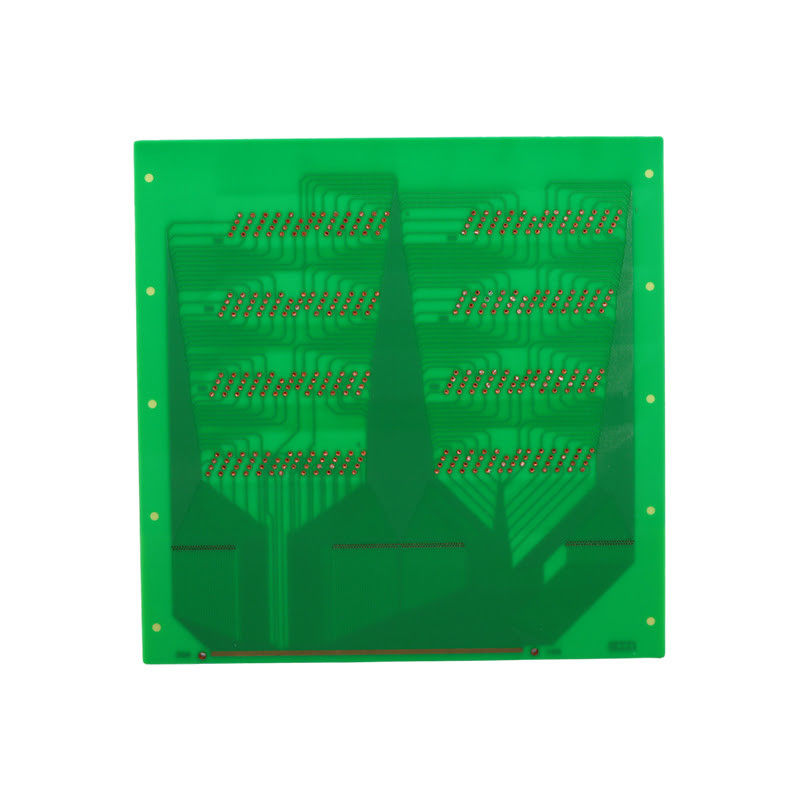

Tech Electronics PCB là một bảng mạch in được thiết kế đặc biệt cho thiết bị điện tử tiêu dùng.cung cấp hiệu suất đáng tin cậy và công nghệ tiên tiến để đáp ứng nhu cầu của người tiêu dùng hiện đại.

• Kích thước lỗ: 0.2mm
• Loại: Bảng mạch in
• Độ dày: 0,2 mm-6,0 mm
• Đường cầu mặt nạ hàn: 0.08mm
• Tối thiểu độ rõ ràng của màn in lụa: 0.15mm

Bảng mạch in điện tử tiêu dùng của chúng tôi được sản xuất với vật liệu chất lượng cao nhất và công nghệ tiên tiến.Chúng tôi đảm bảo rằng mỗi PCB đáp ứng các tiêu chuẩn công nghiệp nghiêm ngặt và trải qua kiểm tra kỹ lưỡng để đảm bảo độ tin cậy và hiệu suất của nó.

PCB thiết bị điện tử của chúng tôi sử dụng công nghệ tiên tiến để cung cấp chức năng và độ chính xác vượt trội.chúng ta có thể tạo ra các thiết kế mạch phức tạp với độ chính xác và chính xác cao, cho thiết bị điện tử của bạn hiệu suất tốt nhất có thể.

PCB chất lượng cao của chúng tôi được thiết kế để cung cấp hiệu suất đáng tin cậy, ngay cả trong những điều kiện khó khăn nhất.bạn có thể tin tưởng PCB điện tử tiêu dùng của chúng tôi để cung cấp hiệu suất nhất quán và ổn định cho các thiết bị điện tử của bạn.

Chúng tôi hiểu rằng mọi thiết bị điện tử đều có yêu cầu độc đáo, đó là lý do tại sao chúng tôi cung cấp các tùy chọn tùy chỉnh cho PCB của chúng tôi.chúng tôi có thể điều chỉnh PCB của chúng tôi để đáp ứng nhu cầu cụ thể của bạn, đảm bảo phù hợp nhất với thiết bị điện tử của bạn.

PCB điện tử tiêu dùng là lựa chọn hàng đầu cho bất kỳ thiết bị điện tử nào.nó là giải pháp hoàn hảo cho người tiêu dùng hiện đại đòi hỏi các thiết bị điện tử đáng tin cậy và hiệu suất cao.

Đặc điểm:

• Tên sản phẩm: PCB điện tử tiêu dùng
• Lớp: Một, hai, nhiều lớp
• Xét bề mặt: HASL, ENIG, Immersion Silver, OSP
• Loại: Bảng mạch in
• Kích thước lỗ: 0.2mm
• Độ dày: 0,2 mm-6,0 mm

Đặc điểm chính:

• Bảng mạch in thiết bị điện tử chất lượng cao
• Có sẵn trong các tùy chọn đơn, hai và nhiều lớp
• Nhiều tùy chọn hoàn thiện bề mặt phù hợp với nhu cầu khác nhau (HASL, ENIG, Immersion Silver, OSP)
• Được thiết kế đặc biệt để sử dụng trong các thiết bị công nghệ
• Kích thước lỗ tối thiểu 0,2mm cho phép thiết kế chính xác và phức tạp
• Độ dày dao động từ 0,2 mm đến 6,0 mm, cung cấp tính linh hoạt cho các ứng dụng điện tử khác nhau

Các thông số kỹ thuật:

Ứng dụng:

PCB điện tử tiêu dùng: Cải thiện bảng thành phần điện tử gia đình của bạn

Trong thế giới nhịp độ nhanh ngày nay, thiết bị điện tử cá nhân đã trở thành một phần thiết yếu trong cuộc sống hàng ngày của chúng ta. Từ điện thoại thông minh đến máy tính xách tay, chúng ta dựa vào các thiết bị này để kết nối, giải trí và hiệu quả.Và đằng sau mỗi thiết bị công nghệ cao, có một PCB điện tử tiêu dùng mạnh mẽ và đáng tin cậy (CE PCB).

CE PCB, còn được gọi là bảng thành phần điện tử gia dụng, là một thành phần quan trọng trong sản xuất thiết bị điện tử tiêu dùng.Nó chịu trách nhiệm kết nối và truyền tín hiệu giữa các thành phần điện tửKhi công nghệ tiếp tục tiến bộ, nhu cầu về PCB hiệu suất cao và đáng tin cậy đã tăng lên,làm cho PCB CE trở thành một phần không thể thiếu của ngành công nghiệp điện tử tiêu dùng.

Về cơ bản, một PCB điện tử tiêu dùng là một bảng mạch điện tử cá nhân được thiết kế để đáp ứng nhu cầu và yêu cầu cụ thể của thiết bị mà nó sẽ được sử dụng.Điều này có nghĩa là mỗi PCB CE được sản xuất tùy chỉnhThiết kế tùy chỉnh này đảm bảo rằng PCB phù hợp hoàn hảo và hoạt động hiệu quả trong thiết bị,nâng cao hiệu suất tổng thể.

Quá trình lắp ráp hiệu quả cho các ứng dụng đa năng

Với sự tiến bộ của công nghệ, PCB điện tử tiêu dùng đã trở nên linh hoạt hơn trong các ứng dụng của chúng.thuốc, máy tính xách tay, máy chơi game, và nhiều hơn nữa. tính linh hoạt này là có thể do quá trình lắp ráp hiệu quả của PCB CE.

Quá trình lắp ráp PCB CE được tự động hóa cao, sử dụng công nghệ và máy móc tiên tiến. Điều này cho phép sản xuất PCB nhanh chóng và chính xác với thiết kế phức tạp và nhiều lớp.Kết quả là, PCB CE có thể được sử dụng trong nhiều thiết bị điện tử khác nhau, làm cho chúng trở thành một thành phần thiết yếu trong ngành công nghiệp điện tử tiêu dùng.

Vật liệu chất lượng cao cho PCB bền và đáng tin cậy

Để đảm bảo độ tin cậy và độ bền của PCB điện tử tiêu dùng, chỉ sử dụng các vật liệu chất lượng cao nhất trong sản xuất của chúng.một loại vật liệu sợi thủy tinh có khả năng chống nhiệt và độ ẩm caoĐiều này làm cho PCB phù hợp để sử dụng trong một loạt các môi trường và điều kiện.

Hơn nữa, PCB CE cũng có một cầu mặt nạ hàn tối thiểu là 0,08mm, đảm bảo rằng các dấu vết và miếng đệm trên bảng được xác định rõ ràng và cách nhiệt đúng cách.Độ dày đồng của PCB CE có thể dao động từ 1oz đến 6oz, cung cấp một kết nối ổn định và mạnh mẽ giữa các thành phần điện tử.và màu trắng cho phép tùy chỉnh và cá nhân hóa các PCB theo thiết kế của thiết bị.

Kích thước nhỏ gọn cho thiết kế tiết kiệm không gian

Trong thế giới ngày nay, nơi tính di động và tiện lợi là những yếu tố chính trong thiết bị điện tử tiêu dùng, kích thước của PCB đóng một vai trò quan trọng.PCB điện tử tiêu dùng được thiết kế để nhỏ gọn và không gian hiệu quả, cho phép các thiết bị điện tử nhỏ hơn và mỏng hơn. Kích thước nhỏ gọn này đạt được thông qua việc sử dụng công nghệ tiên tiến và quy trình sản xuất chính xác,kết quả là một phạm vi độ dày mỏng 0.2mm đến 6.0mm và chiều rộng dấu vết tối thiểu và khoảng cách 0,1mm.

Nhìn chung, PCB điện tử tiêu dùng đóng một vai trò quan trọng trong sản xuất và hiệu suất của các thiết bị điện tử cá nhân.và kích thước nhỏ gọn, PCB CE là một thành phần thiết yếu trong ngành công nghiệp điện tử tiêu dùng đang phát triển.

Tùy chỉnh:

Nhóm chuyên gia của chúng tôi tại Tech Devices Printed Board được dành riêng để cung cấp các dịch vụ tùy chỉnh hàng đầu cho các thiết bị công nghệ của bạn.Công nghệ tiên tiến và thiết bị tiên tiến của chúng tôi đảm bảo chất lượng và độ chính xác trong mỗi bảng mạch in chúng tôi sản xuất.

• Màu mặt nạ hàn:Xanh, đỏ, xanh dương, đen, trắng
• Mức tối thiểu chiều rộng / khoảng cách0.1mm/0.1mm
• Loại:Bảng mạch in
• Kích thước lỗ:0.2mm
• Tiêu chuẩn tối thiểu cho mặt nạ hàn:0.1mm

• Tùy chọn màu sắc mặt nạ hàn tùy chỉnh để phù hợp với thương hiệu hoặc thiết kế của bạn.
• Độ rộng và khoảng cách dấu vết tối thiểu chính xác cho hiệu suất và chức năng tối ưu.
• Các bảng mạch in chất lượng cao cho các thiết bị công nghệ khác nhau.
• Kích thước lỗ chính xác cho kết nối hiệu quả và đáng tin cậy.
• Tiêu chuẩn tối thiểu của mặt nạ hàn để tăng cường bảo vệ và cách nhiệt.

Tại Technology Devices Printed Circuit Board, chúng tôi hiểu tầm quan trọng của tùy biến trong ngành công nghiệp điện tử tiêu dùng.Đội ngũ có kinh nghiệm và công nghệ tiên tiến của chúng tôi cho phép chúng tôi cung cấp các giải pháp phù hợp với nhu cầu và yêu cầu cụ thể của bạn.

Bao bì và vận chuyển:

Bao bì và vận chuyển PCB điện tử tiêu dùng

Bao bì:Các PCB điện tử tiêu dùng sẽ được đóng gói cẩn thận để đảm bảo sự đến an toàn của nó cho khách hàng của chúng tôi.

• PCB sẽ được đặt trong một túi chống tĩnh để ngăn ngừa bất kỳ thiệt hại nào do điện tĩnh.
• Sau đó túi chống tĩnh sẽ được đặt trong một hộp bìa cứng để cung cấp bảo vệ bổ sung.
• Các hộp sẽ được lấp đầy với bong bóng bọc hoặc bọt đậu phộng để ngăn chặn PCB di chuyển trong quá trình vận chuyển.
• Hộp sẽ được niêm phong bằng băng đeo mạnh để đảm bảo rằng nó vẫn đóng trong quá trình vận chuyển.

Vận chuyển:Chúng tôi cung cấp các lựa chọn vận chuyển khác nhau để đáp ứng nhu cầu của khách hàng.

• Vận chuyển tiêu chuẩn:Đây là lựa chọn chi phí hiệu quả nhất của chúng tôi để vận chuyển PCB Điện tử tiêu dùng. Nó sẽ được vận chuyển qua giao thông đường bộ và thường mất 3-5 ngày làm việc để đến.
• Vận chuyển nhanh:Đối với khách hàng cần PCB sớm hơn, chúng tôi cung cấp vận chuyển nhanh hơn bằng đường hàng không.
• Vận chuyển quốc tế:Chúng tôi cũng cung cấp vận chuyển quốc tế cho khách hàng của chúng tôi bên ngoài Hoa Kỳ. Thời gian giao hàng ước tính sẽ thay đổi tùy thuộc vào điểm đến.

Theo dõi:Một khi PCB đã được vận chuyển, khách hàng sẽ nhận được số theo dõi qua email. Điều này sẽ cho phép họ theo dõi gói của họ và xem ngày giao hàng ước tính.

Tại Consumer Electronics PCB, chúng tôi rất cẩn thận trong việc đóng gói và vận chuyển sản phẩm của chúng tôi để đảm bảo chúng đến trong tình trạng hoàn hảo.Nếu bạn có bất kỳ câu hỏi hoặc lo ngại nào về quá trình đóng gói hoặc vận chuyểnXin đừng ngần ngại liên lạc với chúng tôi.

FAQ:

• Q: Phạm vi nhiệt độ của PCB điện tử tiêu dùng là bao nhiêu?
  A: Phạm vi nhiệt độ của PCB điện tử tiêu dùng là -40 °C đến 125 °C.
• Q: Độ dày của PCB điện tử tiêu dùng là bao nhiêu?
  A: Độ dày của PCB điện tử tiêu dùng thường là 0,062 inch (1,57mm).
• Q: Điện áp hoạt động tối đa của PCB điện tử tiêu dùng là bao nhiêu?
  A: Điện áp hoạt động tối đa của PCB điện tử tiêu dùng là 250V AC / DC.
• Q: PCB điện tử tiêu dùng có thể được sử dụng cho các ứng dụng tần số cao không?
  A: Có, PCB điện tử tiêu dùng được thiết kế cho các ứng dụng tần số cao với khả năng truyền tín hiệu tốc độ cao và mất tín hiệu thấp.
• Q: PCB điện tử tiêu dùng có tuân thủ RoHS không?
  A: Vâng, PCB điện tử tiêu dùng tuân thủ các quy định RoHS (Hạn chế chất nguy hiểm), làm cho nó thân thiện với môi trường và an toàn để sử dụng.
