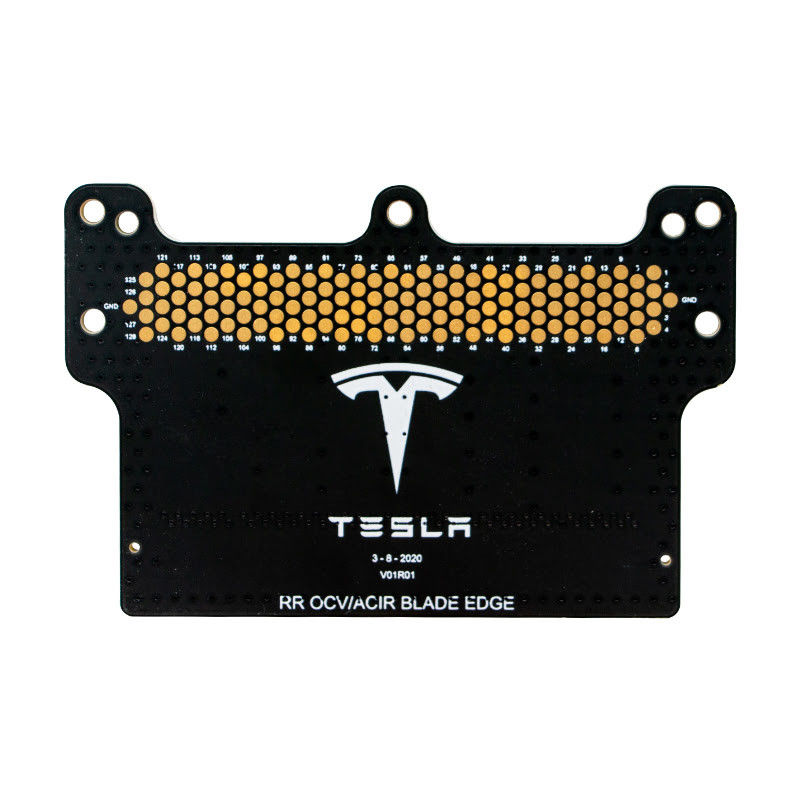

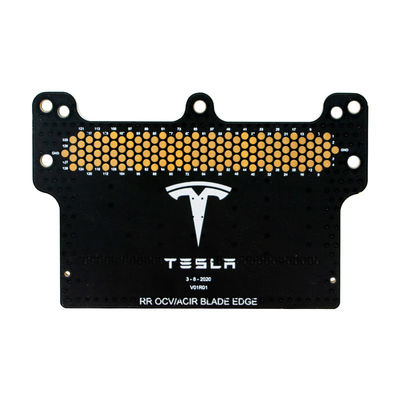

1 oz Final Foil Frequency PCB Board với bề mặt ngâm vàng hoàn thiện

1 oz Final Foil Frequency PCB Board với bề mặt ngâm vàng hoàn thiện

Thông tin chi tiết
Usage:
OEM Electronics
Min Via:
0.1mm Laser Drill, 0.2mm Mechanic Drill
Operating Temperature:
-55℃ To 125℃
Surface Finished:
Immersion Gold
Surface Finishing:
ENIG
Final Foil:
1 Oz
Application:
Communicate Automotive
Copper Thinknes:
1 Oz
Làm nổi bật:

Bảng PCB hoàn thiện bề mặt bằng vàng ngâm

,

Bảng PCB tần số tấm cuối cùng

,

1oz PCB board

Mô tả sản phẩm

Mô tả sản phẩm:

PCB đường dây tần số cao của chúng tôi tự hào có tối thiểu thông qua khoan laser 0,1mm và khoan cơ khí 0,2mm, làm cho nó trở thành sự lựa chọn lý tưởng cho các thiết kế phức tạp đòi hỏi độ chính xác và chính xác.Độ dày của tấm là 1.0mm, cung cấp một nền tảng vững chắc và bền cho các ứng dụng tần số cao của bạn.

Với độ dày đồng 1 oz, PCB dây thừng tần số cao này cung cấp độ dẫn xuất sắc và truyền tín hiệu.Tính năng này đảm bảo rằng bảng có thể xử lý tín hiệu tần số cao mà không có bất kỳ mất mát hoặc xuống cấpGiá trị trở kháng ± 10% là một lợi thế khác của sản phẩm này, đảm bảo rằng nó sẽ đáp ứng các yêu cầu nghiêm ngặt nhất của các ứng dụng tần số cao của bạn.

PCB tần số cao của chúng tôi tuân thủ RoHS, có nghĩa là nó không chứa các chất nguy hiểm có thể gây hại cho môi trường và sức khỏe con người.Sản phẩm này thân thiện với môi trường và an toàn để sử dụng, làm cho nó trở thành sự lựa chọn lý tưởng cho các công ty ưu tiên bền vững và sức khỏe và an toàn.

High-Frequency Stripline PCB này hoàn hảo cho các ứng dụng như ăng-ten, hệ thống liên lạc không dây, hệ thống radar và các mạch tần số cao khác.nó có thể xử lý ngay cả các ứng dụng tần số cao đòi hỏi nhất, cung cấp hiệu suất ổn định và đáng tin cậy.


Đặc điểm:

  • Tên sản phẩm: PCB RF tần số cao
  • Độ dày bảng: 0,2 mm-6,35 mm
  • Kích thước lỗ tối thiểu: 0,2mm
  • Xét bề mặt: ENIG
  • Phù hợp với Rohs: Có
  • Min Via: 0.1mm laser khoan, 0.2mm máy khoan cơ khí
  • Tên sản phẩm: PCB tần số cao
  • Độ dày bảng: 0,2 mm-6,35 mm
  • Kích thước lỗ tối thiểu: 0,2mm
  • Xét bề mặt: ENIG
  • Phù hợp với Rohs: Có
  • Min Via: 0.1mm laser khoan, 0.2mm máy khoan cơ khí
  • Tên sản phẩm: PCB đường dây tần số cao
  • Độ dày bảng: 0,2 mm-6,35 mm
  • Kích thước lỗ tối thiểu: 0,2mm
  • Xét bề mặt: ENIG
  • Phù hợp với Rohs: Có
  • Min Via: 0.1mm laser khoan, 0.2mm máy khoan cơ khí

Các thông số kỹ thuật:

Thuộc tính Giá trị
Ứng dụng Truyền thông ô tô
Phù hợp với Rohs Vâng.
Độ dày đồng 1 oz
Giá trị trở ngại ± 10%
Độ dày tấm 1.0MM
Sử dụng Điện tử OEM
Min Via 0.1mm Laser Drill, 0.2mm Mechanical Drill
Khung bản Đánh bại và ghi bàn
Bề mặt hoàn thiện Vàng ngâm
Bảng giấy cuối cùng 1 oz

Ứng dụng:

Sản phẩm PCB tần số cao là lý tưởng cho các ứng dụng đòi hỏi truyền tín hiệu microwave tần số cao đáng tin cậy.Sản phẩm này được thiết kế để đảm bảo rằng sự mất tín hiệu được giảm thiểu và sự toàn vẹn của tín hiệu được duy trìĐiều này làm cho nó lý tưởng để sử dụng trong các hệ thống truyền thông, hệ thống radar và các ứng dụng tần số cao khác.

Sản phẩm PCB tần số cao cũng phù hợp để sử dụng trong ngành công nghiệp ô tô, đặc biệt là trong các hệ thống hỗ trợ lái xe tiên tiến (ADAS).Những hệ thống này đòi hỏi PCB tốc độ cao có thể xử lý một lượng lớn dữ liệu trong thời gian thựcSản phẩm PCB tần số cao có khả năng xử lý các yêu cầu xử lý dữ liệu phức tạp, làm cho nó lý tưởng để sử dụng trong các ứng dụng ADAS.

Phần kết thúc bề mặt của sản phẩm PCB tần số cao là vàng ngâm, cung cấp độ dẫn xuất sắc và khả năng chống ăn mòn.Điều này đảm bảo rằng PCB có khả năng xử lý tín hiệu tần số cao mà không có bất kỳ sự suy giảm trong hiệu suấtSản phẩm cũng có tính chất điện tuyệt vời, làm cho nó phù hợp để sử dụng trong các ứng dụng đòi hỏi truyền tín hiệu tốc độ cao.

Tóm lại, sản phẩm PCB tần số cao được thiết kế cho các ứng dụng tốc độ cao và tần số cao.làm cho nó lý tưởng để sử dụng trong các hệ thống truyền thông, hệ thống radar và hệ thống hỗ trợ lái xe tiên tiến.Phần kết thúc bề mặt của sản phẩm bằng vàng ngâm đảm bảo rằng nó có khả năng xử lý tín hiệu tần số cao mà không có bất kỳ sự suy giảm trong hiệu suất, làm cho nó trở thành sự lựa chọn lý tưởng cho các ứng dụng PCB tín hiệu tần số cao.


Tùy chỉnh:

High-Frequency Printed Wiring Board (PWB) của chúng tôi có sẵn với dịch vụ tùy chỉnh sản phẩm để đáp ứng nhu cầu cụ thể của bạn.Chúng tôi cung cấp một loạt các tùy chỉnh tùy chọn cho cao tần số PCB bao gồm:

  • Min Via: 0.1mm laser khoan, 0.2mm máy khoan cơ khí
  • Bảng Thk: 1,0MM
  • Sử dụng: Điện tử OEM
  • Độ dày bảng: 0,2 mm-6,35 mm
  • Vật liệu: Rogers/PTFE

Với các tùy chọn tùy chỉnh này, bạn có thể điều chỉnh PCB tín hiệu tần số cao của mình để đáp ứng các yêu cầu độc đáo của dự án hoặc ứng dụng của bạn.Liên hệ với chúng tôi ngay hôm nay để tìm hiểu thêm về dịch vụ tùy chỉnh sản phẩm của chúng tôi.


Hỗ trợ và Dịch vụ:

Sản phẩm PCB tần số cao của chúng tôi được thiết kế để đáp ứng nhu cầu của các hệ thống và ứng dụng truyền thông tốc độ cao.Nhóm hỗ trợ kỹ thuật của chúng tôi có sẵn để giúp đỡ với bất kỳ câu hỏi hoặc mối quan tâm liên quan đến thiết kế của sản phẩmChúng tôi cũng cung cấp một loạt các dịch vụ, bao gồm thiết kế bố cục PCB, tạo nguyên mẫu và thử nghiệm để đảm bảo hiệu suất và độ tin cậy tối ưu.Nhóm của chúng tôi tận tâm cung cấp hỗ trợ và dịch vụ đặc biệt để đảm bảo thành công của khách hàng.


Bao bì và vận chuyển:

Bao bì sản phẩm

Sản phẩm PCB tần số cao sẽ được đóng gói trong một hộp bìa cứng để đảm bảo vận chuyển an toàn. PCB sẽ được bọc trong bọt chống tĩnh để bảo vệ nó khỏi bất kỳ thiệt hại nào trong quá trình vận chuyển.Hộp sẽ được dán nhãn với tên sản phẩm, số lượng, và hướng dẫn xử lý.

Vận chuyển:

Sản phẩm PCB tần số cao sẽ được vận chuyển bằng dịch vụ chuyển phát uy tín. Phương pháp vận chuyển sẽ phụ thuộc vào vị trí và sở thích của khách hàng.Sản phẩm sẽ được theo dõi trong quá trình vận chuyển và khách hàng sẽ được cung cấp một số theo dõi để theo dõi tiến trình vận chuyểnThời gian giao hàng ước tính sẽ được thông báo cho khách hàng tại thời điểm mua hàng.


FAQ:

PCB tần số cao là một bảng mạch in được thiết kế để hoạt động ở tần số cao, thường trên 1 GHz. Nó thường được sử dụng trong các ứng dụng như viễn thông, hàng không vũ trụ,và thiết bị y tế.

Q2: Những vật liệu nào được sử dụng trong PCB tần số cao?

PCB tần số cao được sản xuất bằng các vật liệu chuyên dụng như PTFE (Polytetrafluoroethylene), có hằng số dielectric thấp và khớp mất mát. Các vật liệu khác được sử dụng bao gồm FR-4, Rogers,và Duroid.

Q3: Tần số hoạt động tối đa của PCB tần số cao là bao nhiêu?

Tần số hoạt động tối đa của PCB tần số cao phụ thuộc vào các yếu tố khác nhau như vật liệu được sử dụng, độ dày của nền và chiều rộng dấu vết.PCB tần số cao có thể hoạt động ở tần số lên đến 100 GHz.

Q4: Những lợi thế của việc sử dụng PCB tần số cao là gì?

PCB tần số cao cung cấp một số lợi thế như giảm mất tín hiệu, cải thiện tính toàn vẹn tín hiệu và phù hợp trở ngại tốt hơn.Chúng cũng cung cấp ổn định nhiệt tốt hơn và có thể xử lý mức năng lượng cao hơn.

Q5: PCB tần số cao có thể được sản xuất theo các hình dạng và kích thước khác nhau không?

Vâng, PCB tần số cao có thể được sản xuất ở các hình dạng và kích thước khác nhau tùy thuộc vào các yêu cầu cụ thể của ứng dụng.Họ cũng có thể được thiết kế với các stack-up khác nhau và số lớp để tối ưu hóa hiệu suất.
