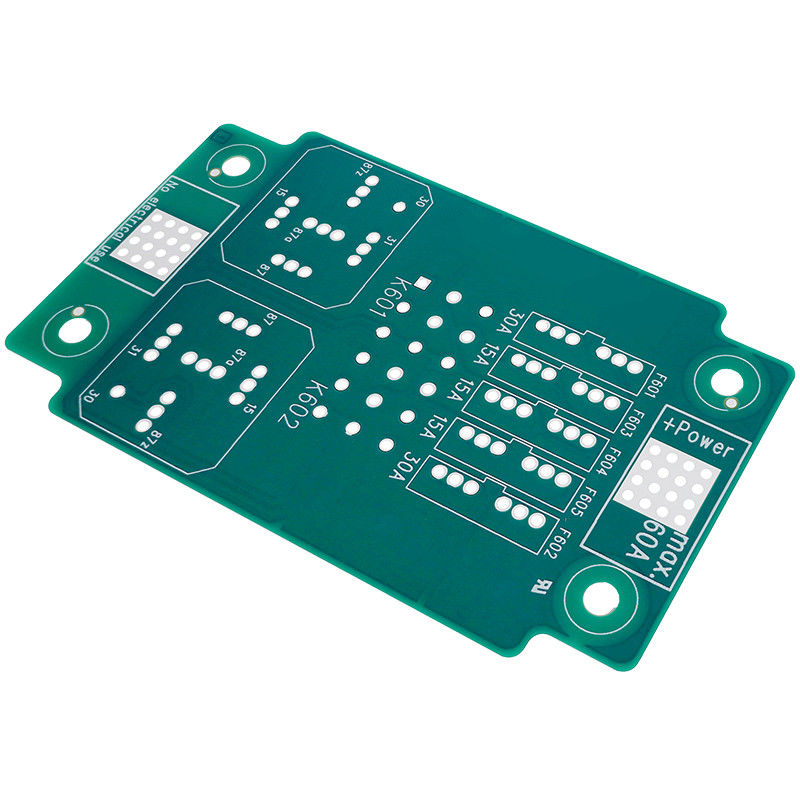

Thick Copper PCB của chúng tôi được thiết kế với khoảng cách dấu vết tối thiểu 0,2mm, làm cho nó trở thành một lựa chọn tuyệt vời cho các thiết kế mật độ cao.Tính năng này đảm bảo rằng PCB có thể chịu được dòng điện cao mà không quá nóng, nhờ các lớp đồng dày hơn cho phép quản lý nhiệt tốt hơn. Ngoài ra, kích thước lỗ tối thiểu là 0,3mm đảm bảo rằng PCB có thể chứa nhiều thành phần khác nhau,làm cho nó trở thành sự lựa chọn lý tưởng cho các thiết kế phức tạp.
Thick Copper PCB là phù hợp với RoHS, có nghĩa là nó đáp ứng tất cả các tiêu chuẩn môi trường cần thiết.làm cho nó an toàn để sử dụng trong các ứng dụng khác nhauNgoài ra, PCB có kiểm soát trở ngại đảm bảo rằng các tín hiệu truyền qua nó không bị ảnh hưởng bởi phản xạ, đảm bảo rằng thiết kế của bạn hoạt động hoàn hảo.
Thick Copper PCB đi kèm với một màu sắc silica trắng, làm cho nó dễ dàng để xác định các thành phần khác nhau trên bảng.Tính năng này đảm bảo rằng bạn có thể dễ dàng đọc nhãn ngay cả với các thiết kế phức tạp hơnCho dù bạn là một người có sở thích hay một chuyên gia, bạn sẽ đánh giá cao sự tiện lợi mà tính năng này mang lại cho công việc của bạn.
Tóm lại, nếu bạn đang tìm kiếm một PCB với sức mạnh đồng dày, PCB sức mạnh đồng dày, hoặc PCB sức mạnh dày với đồng, PCB đồng dày của chúng tôi là sự lựa chọn hoàn hảo cho bạn.Với các tính năng ấn tượng của nó như khả năng mang dòng điện cao, quản lý nhiệt, và kiểm soát trở ngại, PCB này là hoàn hảo cho điện tử điện năng.
| Độ dày đồng | 3oz |
| Độ dày | 1.6mm |
| Khoảng cách dấu vết tối thiểu | 0.2mm |
| Ứng dụng | Điện tử điện |
| Màu sợi lụa | Màu trắng |
| Kích thước bảng tối đa | 600mm X 600mm |
| Màu mặt nạ hàn | Xanh |
| Kích thước lỗ tối thiểu | 0.3mm |
| Chiều rộng dấu vết tối thiểu | 0.2mm |
| Xét bề mặt | HASL |
Sản lượng PCB đồng dày thường được sử dụng trong điện tử điện, ô tô, hàng không vũ trụ và các ứng dụng công nghiệp.và nhiệt độ caoLớp đồng dày đảm bảo rằng có sự kháng cự tối thiểu, có nghĩa là có ít nhiệt được tạo ra trong quá trình hoạt động.Điều này làm cho nó lý tưởng cho các ứng dụng đòi hỏi tiêu hao nhiệt như đèn LED công suất cao và nguồn điện.
PCB với đồng dày cũng lý tưởng cho các ứng dụng đòi hỏi độ tin cậy và độ bền cao.Lớp đồng dày đảm bảo rằng PCB có thể chịu được môi trường khắc nghiệt và nhiệt độ cực caoĐiều này làm cho nó lý tưởng để sử dụng trong ngành công nghiệp ô tô và hàng không vũ trụ, nơi có nhu cầu về độ tin cậy và độ bền cao.
Sản lượng PCB đồng dày cũng thường được sử dụng trong các nguồn cung cấp điện, hệ thống UPS và biến tần.và lớp đồng dày đảm bảo rằng có sự mất mát năng lượng tối thiểu trong quá trình truyềnĐiều này làm cho nó lý tưởng cho các ứng dụng đòi hỏi hiệu quả cao và mất điện thấp.
Với màu sắc lụa trắng và kết thúc bề mặt HASL, PCB này không chỉ chức năng mà còn mang tính thẩm mỹ.Thiết bị y tếSố lớp của nó là 2 làm cho nó phù hợp cho các ứng dụng không yêu cầu mạch phức tạp.
Tóm lại, Thick Copper PCB với sức mạnh là một sản phẩm linh hoạt có thể được sử dụng trong các ứng dụng khác nhau đòi hỏi truyền năng lượng cao, phân tán nhiệt, độ tin cậy và độ bền.Tính năng độc đáo của nó làm cho nó lý tưởng cho điện tử công suất, ô tô, hàng không vũ trụ và các ứng dụng công nghiệp. Màu sắc silica trắng và kết thúc bề mặt HASL làm cho nó đẹp mắt và phù hợp với các kịch bản khác nhau.
Tùy chỉnh PCB điện của bạn với đồng dày để đáp ứng nhu cầu độc đáo của bạn với sản phẩm PCB đồng dày của chúng tôi.Dịch vụ tùy chỉnh sản phẩm của chúng tôi cho phép bạn chọn bề mặt kết thúc của HASL và một độ dày của 1.6mm. Ngoài ra, bạn có thể chọn chiều rộng dấu vết tối thiểu là 0,2mm và đảm bảo tuân thủ RoHS.cung cấp cho bạn giải pháp tối ưu cho nhu cầu điện của bạn.
Đội ngũ hỗ trợ kỹ thuật sản phẩm PCB đồng dày của chúng tôi ở đây để giúp bạn với bất kỳ câu hỏi hoặc vấn đề nào bạn có thể có.
Chúng tôi tận tâm cung cấp cho khách hàng của chúng tôi chất lượng cao PCB đồng dày và hỗ trợ kỹ thuật đáng tin cậy.
Bao bì sản phẩm
Sản phẩm PCB đồng dày sẽ được đóng gói an toàn để đảm bảo rằng nó không bị hư hại trong quá trình vận chuyển. PCB sẽ được đặt trong một túi chống tĩnh để ngăn ngừa bất kỳ thiệt hại tĩnh.Túi sẽ được đặt trong một hộp bìa cứng với vật liệu đệm để bảo vệ nó khỏi bất kỳ tác động nào trong quá trình vận chuyển.
Vận chuyển:
Sản phẩm PCB đồng dày sẽ được vận chuyển thông qua một dịch vụ chuyển phát đáng tin cậy và đáng tin cậy. Chi phí vận chuyển sẽ được tính dựa trên trọng lượng và điểm đến của gói.Khách hàng sẽ được cung cấp một số theo dõi để họ có thể theo dõi tình trạng của lô hàng của họThời gian giao hàng có thể thay đổi tùy thuộc vào vị trí của khách hàng.
Thick Copper PCB là một bảng mạch in có lớp đồng dày hơn so với PCB tiêu chuẩn.cho phép nó mang nhiều dòng điện và phân tán nhiệt hiệu quả hơn.
Q: Những lợi ích của việc sử dụng PCB đồng dày là gì?Một PCB đồng dày cung cấp một số lợi ích, bao gồm khả năng chịu điện cao, quản lý nhiệt tốt hơn, tăng độ bền cơ học và độ tin cậy cao hơn.Nó là lý tưởng cho điện tử năng lượng, ô tô và các ứng dụng hàng không vũ trụ nơi mà dòng điện cao và nhiệt độ cao là phổ biến.
Hỏi: Độ dày tối đa của đồng có thể được sử dụng trong PCB đồng dày là bao nhiêu?Độ dày tối đa của đồng có thể được sử dụng trong PCB đồng dày phụ thuộc vào các yêu cầu cụ thể của ứng dụng.hầu hết các PCB đồng dày có độ dày đồng 3 ounce (105 μm) hoặc nhiều hơn.
Q: Số lượng đặt hàng tối thiểu cho PCB đồng dày là bao nhiêu?Số lượng đặt hàng tối thiểu cho PCB đồng dày thay đổi tùy thuộc vào nhà sản xuất hoặc nhà cung cấp cụ thể.thường cao hơn số lượng đặt hàng tối thiểu cho PCB tiêu chuẩn do các bước sản xuất bổ sung liên quan đến sản xuất PCB đồng dày.
Q: Một số ứng dụng phổ biến của PCB đồng dày là gì?PCB đồng dày thường được sử dụng trong các ứng dụng năng lượng cao và nhiệt độ cao như nguồn điện, bộ điều khiển động cơ, biến tần năng lượng mặt trời, xe điện, hàng không vũ trụ và thiết bị quốc phòng.Chúng cũng được sử dụng trong các ứng dụng đáng tin cậy cao như thiết bị y tế và hệ thống điều khiển công nghiệp.
