High-Density PCB Panel của chúng tôi được thiết kế để đáp ứng nhu cầu của các doanh nghiệp đòi hỏi mức độ kết nối cao trong một không gian nhỏ.bảng PCB của chúng tôi là lý tưởng cho các ứng dụng nơi không gian là tại một tiền thưởngCông nghệ PCB Nanocircuit cho phép chúng ta đóng gói nhiều mạch hơn vào một không gian nhỏ hơn,làm cho HDI Printed Wiring Board của chúng tôi là sự lựa chọn lý tưởng cho các doanh nghiệp đòi hỏi mức độ kết nối cao trong một gói nhỏ.
Tại công ty chúng tôi, chúng tôi hiểu rằng độ tin cậy là tối quan trọng khi nói đến bảng PCB.Đó là lý do tại sao chúng tôi chỉ sử dụng các vật liệu chất lượng cao nhất và quy trình sản xuất để đảm bảo rằng HDI Printed Wiring Board đáp ứng các tiêu chuẩn cao nhấtMỗi bảng được kiểm tra nghiêm ngặt để đảm bảo rằng nó đáp ứng các yêu cầu nghiêm ngặt của chúng tôi.
HDI Printed Wiring Board của chúng tôi được thiết kế cho các doanh nghiệp đòi hỏi mức độ kết nối cao trong một không gian nhỏ.Cho dù bạn đang xây dựng một thiết bị điện tử phức tạp hoặc một hệ thống điện đơn giản, bảng PCB của chúng tôi là giải pháp hoàn hảo. với kiểm soát trở ngại và 100% kiểm tra, bạn có thể tự tin rằng bảng HDI in dây của chúng tôi sẽ đáp ứng nhu cầu của bạn và vượt quá mong đợi của bạn.
Phân tích PCB mật độ cao của chúng tôi là sự lựa chọn hoàn hảo cho các doanh nghiệp tìm kiếm một giải pháp tiên tiến, đáng tin cậy và hiệu quả cho nhu cầu kết nối của họ.bạn có thể đóng gói nhiều mạch vào một không gian nhỏ hơnCho dù bạn đang xây dựng một thiết bị điện tử phức tạp hoặc một hệ thống điện đơn giản, chúng tôi sẽ cung cấp cho bạn một số thiết bị điện tử.HDI Printed Wiring Board của chúng tôi là giải pháp hoàn hảo.
| Ứng dụng | Điện tử tiêu dùng |
|---|---|
| Số lớp | 6 lớp |
| Từ khóa | Bộ kết nối mật độ cao |
| Kiểm soát trở ngại | Vâng. |
| Độ dày PCB | 1.5 mm |
| Xét nghiệm PCB | Kiểm tra 100% |
| Số lớp | 1-30 Lớp |
| Dịch vụ stencil | Vâng. |
| Xét mặt | Nickel Palladium hóa học |
| thủy tinh epoxy | RO4350B Tg280°C, Er<3.48Rogers Corp. |

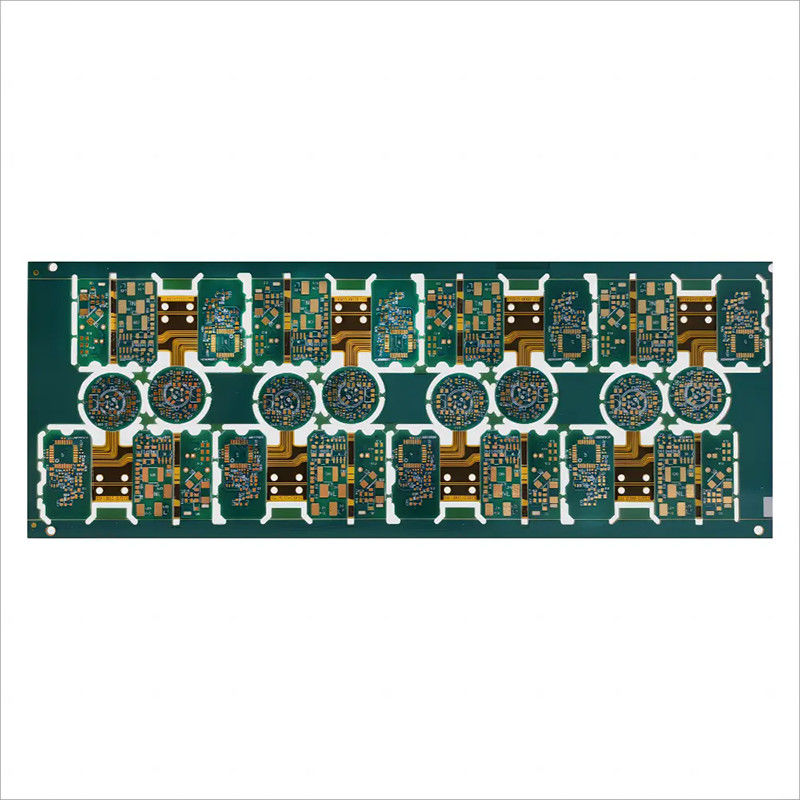

Sản phẩm này là PCB lớp mật độ cao với khả năng lắp ráp PCB Microvia và PCB Nanocircuit.
Với độ dày chỉ 1,5 mm, các bộ PCB microvia này lý tưởng cho các ứng dụng đòi hỏi thiết kế nhỏ gọn và hiệu suất cao.Việc sử dụng công nghệ HDI cho phép đạt được mật độ tín hiệu cao và giảm kích thước bảng, mà không ảnh hưởng đến chức năng hoặc độ tin cậy.
Việc hoàn thiện bề mặt nickel palladium hóa học của các bảng PCB HDI này cung cấp khả năng chống ăn mòn tuyệt vời và đảm bảo tuổi thọ lâu dài. Điều này làm cho chúng phù hợp để sử dụng trong môi trường khắc nghiệt,nơi tiếp xúc với độ ẩm, nhiệt và các yếu tố khác có thể gây tổn hại cho PCB thông thường.
Các bảng HDI 4L 1 + N + 1 đặc biệt hữu ích trong các ứng dụng đòi hỏi chuyển và xử lý dữ liệu tốc độ cao, chẳng hạn như trong mạng 5G, trí tuệ nhân tạo và xe tự trị.Thiết kế và chế tạo tiên tiến của chúng làm cho chúng phù hợp để sử dụng trong các hệ thống điện tử phức tạp đòi hỏi mức độ hiệu suất và độ tin cậy cao nhất.
Cho dù bạn đang thiết kế một sản phẩm điện tử mới hoặc nâng cấp một sản phẩm hiện có, 4L 1 + N + 1 HDI Boards cung cấp một sự kết hợp mạnh mẽ của hiệu suất, độ tin cậy,và tính linh hoạt có thể giúp bạn đạt được mục tiêu của mìnhLiên hệ với chúng tôi ngay hôm nay để tìm hiểu thêm về cách các tấm PCB mật độ cao này có thể mang lại lợi ích cho doanh nghiệp của bạn.
