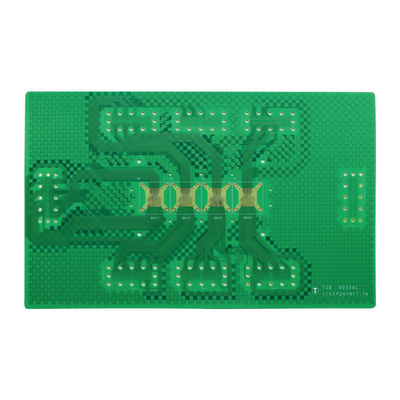

6 Lớp HDI đa lớp PCB HDI PCB 2+ N+ 2 Bảng thử bán dẫn

6 Lớp HDI đa lớp PCB HDI PCB 2+ N+ 2 Bảng thử bán dẫn

Tên thương hiệu: Ben Qiang
Số mẫu: FR-4/Rogers
MOQ: 1pcs
giá bán: custom made
Điều khoản thanh toán: Chuyển khoản ngân hàng/Alipay/PayPal
Khả năng cung cấp: 200,000 mét vuông/năm
Thông tin chi tiết
Nguồn gốc:
Shenzhen, Trung Quốc
Chứng nhận:
ISO/TS16949/RoHS/TS16949
Ứng dụng:
Kiểm tra bán dẫn
đặc trưng:
2+N+2 HDI
Vật liệu:
S1000-2M
Lớp:
6L
Độ dày:
1.6mm±0.16mm
Đường kính lỗ tối thiểuv:
Laser: 0,1m cơ học 0,15m tỷ lệ khẩu độ 10,5: 1
Chiều rộng/không gian tối thiểu:
75/75mm
Xét bề mặt:
Vàng ngâm 2U"
Mô hình nội bộ:
C264137COT
chi tiết đóng gói:
Bao bì chân không hạt khí
Khả năng cung cấp:
200,000 mét vuông/năm
Làm nổi bật:

6 Lớp Hdi đa lớp PCB

,

Kiểm tra bán dẫn PCB đa lớp HDI

,

Xét nghiệm bán dẫn Hdi Pcb 2 N 2

Mô tả sản phẩm

Bảng thử bán dẫn HDI 6 lớp 2+N+2

Dự án Khả năng xử lý PCB
Số lớp 1-40 Lớp
Min chiều rộng đường bên ngoài/không gian 3/3mil
Độ dày đồng bên ngoài 280um ((8OZ)
Độ dày đồng bên trong 210um ((6OZ)
Độ dung nạp của độ dày PCB Độ dày tấm ≤1,0mm; ±0,1mm+,/-0,05mm dưới 4 lớp
Độ dày tấm>1,0 mm; ±10%
PTH tối thiểu lỗ cơ học 4mil, laser 3mil
Vật liệu FR-4, Tg cao, không có Halogen, PTFE, Rogers, Polyimide
HDI Mức 2-7
Quy trình đặc biệt

Chôn đường mù, khe khớp mù, kết hợp cứng-dẻo, áp suất hỗn hợp, khoan ngược, kháng cự chôn,capacity chôn, các bước mài, cản đa kết hợp;
