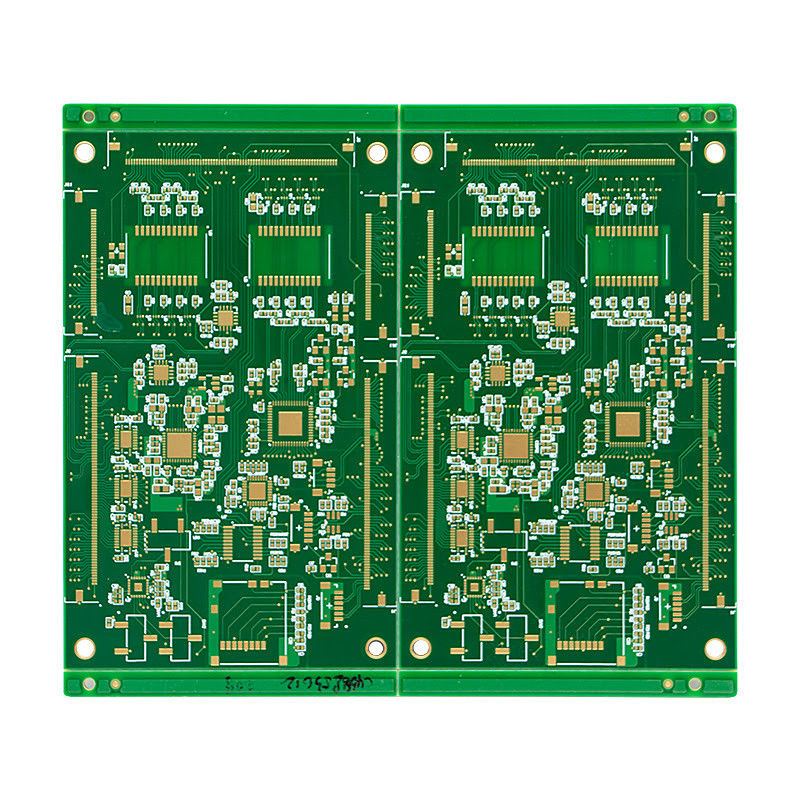

Truyền thông vệ tinh Pcb Hf Rogers PTFE Route And Score Outline

Bảng Thk 1.0MM PCB tần số cao với Min Via của 0.2mm máy khoan cơ khí

Mô tả sản phẩm:

PCB tần số cao là một loại bảng mạch in được thiết kế đặc biệt cho các ứng dụng tần số cao, chẳng hạn như truyền thông 5G, tín hiệu kỹ thuật số tốc độ cao và tín hiệu RF tần số cao.Nó cũng được gọi là PCB Microwave tần số cao, PCB đường dây tần số cao, hoặc PCB RF tần số cao.

PCB tần số cao là chất lượng cao,bảng mạch in hiệu suất cao sử dụng vật liệu tần số cao và kỹ thuật sản xuất tiên tiến để cung cấp tính toàn vẹn tín hiệu và dẫn nhiệt tuyệt vờiNó phù hợp để sử dụng trong một loạt các ứng dụng tần số cao, bao gồm truyền thông 5G, truyền thông vệ tinh, hệ thống radar và nhiều hơn nữa.

• Min Via:PCB tần số cao sử dụng khoan laser 0,1 mm và khoan cơ học 0,2 mm để qua lỗ, đảm bảo khoan chính xác và chính xác cho hiệu suất tín hiệu tối ưu.
• Độ dày tấm:PCB tần số cao có độ dày bảng từ 0,2 mm đến 6,35 mm, cung cấp tính linh hoạt cho các yêu cầu thiết kế khác nhau.
• Kích thước lỗ tối thiểu:Kích thước lỗ tối thiểu cho PCB tần số cao là 0,2 mm, cho phép các dấu vết mịn hơn và hiệu suất tín hiệu tốt hơn.
• Nhiệt độ hoạt động:PCB tần số cao được thiết kế để hoạt động ở nhiệt độ cực đoan từ -55 ° C đến 125 ° C, làm cho nó phù hợp để sử dụng trong môi trường khắc nghiệt.
• Độ dày đồng:PCB tần số cao sử dụng độ dày đồng 1 oz, cung cấp độ dẫn nhiệt tuyệt vời và đảm bảo phân tán nhiệt hiệu quả.

PCB tần số cao sử dụng các vật liệu tần số cao chuyên biệt có mức mất điện thấp, đảm bảo mất tín hiệu tối thiểu và tính toàn vẹn tín hiệu cao.Những vật liệu này cũng có độ dẫn nhiệt cao, cho phép phân tán nhiệt hiệu quả và được thiết kế để chịu được tín hiệu tần số cao mà không bị biến dạng hoặc suy giảm.

PCB tần số cao được sử dụng rộng rãi trong các ứng dụng tần số cao, bao gồm:

• Truyền thông 5G
• Truyền thông vệ tinh
• Hệ thống radar
• Các tín hiệu kỹ thuật số tốc độ cao
• Hệ thống truyền thông RF

PCB tần số cao là một bảng mạch in hiệu suất cao, chất lượng cao được thiết kế cho các ứng dụng tần số cao.Việc sử dụng các vật liệu tần số cao chuyên biệt và các kỹ thuật sản xuất tiên tiến đảm bảo tính toàn vẹn tín hiệu tuyệt vời, dẫn nhiệt và độ tin cậy, làm cho nó trở thành sự lựa chọn lý tưởng cho các ứng dụng tần số cao khác nhau.

Đặc điểm:

• Tên sản phẩm: PCB tần số cao
• Sử dụng: Điện tử OEM
• Giá trị trở kháng: ± 10%
• Độ dày đồng: 1 oz
• Min Via: 0.1mm laser khoan, 0.2mm máy khoan cơ khí
• Độ dày bảng: 0,2 mm-6,35 mm
• PCB Microwave tần số cao
• PCB đường dây tần số cao
• PCB tốc độ cao

Các thông số kỹ thuật:

Ứng dụng:

PCB tần số cao là một sản phẩm tiên tiến được sử dụng rộng rãi trong lĩnh vực điện tử OEM.Nó được thiết kế để đáp ứng nhu cầu ngày càng tăng về truyền tín hiệu tốc độ cao trong các thiết bị điện tử khác nhauVới công nghệ tiên tiến và chất lượng vượt trội, sản phẩm này đã trở thành một trò chơi thay đổi trong ngành công nghiệp điện tử.

PCB tần số cao chủ yếu được sử dụng trong các ứng dụng tần số cao, nơi truyền tín hiệu nhanh và đáng tin cậy là rất quan trọng.Hệ thống hàng không vũ trụ và quốc phòng, thiết bị y tế và các thiết bị điện tử khác đòi hỏi xử lý tín hiệu tốc độ cao.

Hãy tưởng tượng một thế giới mà tất cả các thiết bị điện tử của bạn có thể xử lý dữ liệu với tốc độ chớp.PCB này cho phép truyền dữ liệu tốc độ cao, cho phép giao tiếp liền mạch giữa các cá nhân và các tổ chức. Trong các hệ thống hàng không vũ trụ và quốc phòng, nó đảm bảo rằng thông tin quan trọng được truyền chính xác và nhanh chóng,là rất quan trọng đối với an ninh quốc giaTrong các thiết bị y tế, nó đảm bảo dữ liệu được đo và truyền chính xác, cho phép chẩn đoán và điều trị chính xác.

PCB tần số cao tự hào có một số thuộc tính chính làm cho nó nổi bật trên thị trường.

• Bảng mạch in tần số cao:Sản phẩm này được thiết kế đặc biệt để hoạt động ở tần số cao, làm cho nó hoàn hảo cho truyền tín hiệu tốc độ cao.
• PCB tần số vô tuyến cao:PCB tần số cao cũng được gọi là PCB tần số cao, làm nổi bật khả năng truyền tín hiệu vô tuyến tần số cao với sự can thiệp tối thiểu.
• Truyền tín hiệu tốc độ cao:Với công nghệ tiên tiến và thiết kế chính xác, sản phẩm này đảm bảo truyền tín hiệu tốc độ cao, làm cho nó lý tưởng cho các ứng dụng đòi hỏi xử lý dữ liệu nhanh.
• Hình cuối cùng: 1 oz:PCB tần số cao có một tấm cuối cùng 1 oz, đảm bảo độ dẫn điện cao và kháng thấp, cho phép truyền tín hiệu hiệu quả.
• Độ dày đồng: 1 oz:Độ dày đồng của PCB này là 1 oz, cung cấp độ dẫn nhiệt tuyệt vời và giúp phân tán nhiệt hiệu quả.
• Bề mặt hoàn thiện:Bề mặt của PCB tần số cao được hoàn thành bằng vàng ngâm, cung cấp bề mặt phẳng và mịn để truyền tín hiệu tốt hơn và ngăn ngừa ăn mòn.
• Min Via: 0.1mm Laser Drill, 0.2mm máy khoan:Kích thước tối thiểu cho PCB này là 0,1mm cho khoan laser và 0,2mm cho khoan cơ khí, đảm bảo khoan chính xác và chính xác để truyền tín hiệu tốt hơn.

PCB tần số cao chắc chắn đã tạo ra một tác động đáng kể trong ngành công nghiệp điện tử,cách mạng hóa truyền tín hiệu tốc độ cao và mở đường cho các thiết bị điện tử tiên tiến và hiệu quả hơnVới hiệu suất đặc biệt và chất lượng vượt trội, nó đã trở thành sự lựa chọn cho các ứng dụng tần số cao, làm cho nó trở thành một thành phần thiết yếu trong thế giới điện tử OEM.

Tùy chỉnh:

PCB tần số cao, còn được gọi là High-Frequency Printed Wiring Board hoặc High-Frequency Printed Circuit Board, là một loại PCB chuyên dụng được thiết kế cho các ứng dụng tốc độ cao và tần số cao.Để đáp ứng nhu cầu cụ thể của khách hàng trong ngành công nghiệp truyền thông và ô tô, chúng tôi cung cấp một dịch vụ tùy chỉnh toàn diện cho PCB tần số cao.

PCB tần số cao của chúng tôi được thiết kế để vượt trội trong truyền tín hiệu tần số cao và cung cấp hiệu suất và độ tin cậy vượt trội.Chúng tôi hiểu tính quan trọng của các ứng dụng này và đảm bảo rằng PCB của chúng tôi đáp ứng các tiêu chuẩn chất lượng và độ chính xác cao nhất.

Với dịch vụ tùy chỉnh của chúng tôi, bạn có thể tùy chỉnh các thuộc tính sau đây của PCB tần số cao của bạn:

• Ứng dụng:PCB tần số cao của chúng tôi phù hợp với các ứng dụng truyền thông và ô tô, cung cấp hiệu suất tốc độ cao và tần số cao.
• Xét mặt:Chúng tôi cung cấp ENIG (Electroless Nickel Immersion Gold) như là lớp hoàn thiện bề mặt tiêu chuẩn cho PCB tần số cao của chúng tôi, đảm bảo độ dẫn xuất sắc và khả năng hàn.
• Bề mặt hoàn thiện:PCB tần số cao của chúng tôi được hoàn thành bằng vàng ngâm, cung cấp bề mặt phẳng, mịn và đồng đều cho truyền tín hiệu tối ưu.
• Giá trị trở ngại:Chúng tôi có thể tùy chỉnh giá trị trở ngại của PCB tần số cao của bạn trong phạm vi ± 10%, đảm bảo truyền tín hiệu chính xác và giảm thiểu mất tín hiệu.
• Lớp cuối cùng:PCB tần số cao của chúng tôi đi kèm với một tấm cuối cùng của 1 oz, cung cấp dẫn điện và nhiệt tuyệt vời cho các ứng dụng tần số cao.

Tại [Tên công ty], chúng tôi có một đội ngũ kỹ sư và kỹ thuật viên có kinh nghiệm sẽ làm việc chặt chẽ với bạn để hiểu các yêu cầu cụ thể của bạn và cung cấp các giải pháp tùy chỉnh.Với thiết bị hiện đại và quy trình sản xuất tiên tiến, chúng tôi có thể cung cấp chất lượng cao PCB tần số cao đáp ứng chính xác các thông số kỹ thuật của bạn.

Liên hệ với chúng tôi ngay hôm nay để tìm hiểu thêm về dịch vụ PCB tần số cao tùy chỉnh của chúng tôi và làm thế nào chúng tôi có thể đáp ứng nhu cầu độc đáo của bạn.

Bao bì và vận chuyển:

Tại PCB tần số cao, chúng tôi hiểu tầm quan trọng của việc bảo vệ sản phẩm của chúng tôi trong quá trình vận chuyển và đảm bảo chúng đến với khách hàng an toàn.Đó là lý do tại sao chúng tôi đã phát triển một quy trình đóng gói và vận chuyển toàn diện để đảm bảo chất lượng cao nhất của PCB tần số cao của chúng tôi.

PCB tần số cao của chúng tôi được đóng gói cẩn thận sử dụng các vật liệu và kỹ thuật tiêu chuẩn công nghiệp để bảo vệ chúng khỏi bất kỳ thiệt hại tiềm tàng nào trong quá trình vận chuyển.Mỗi PCB được gói riêng trong vật liệu chống tĩnh để ngăn chặn bất kỳ điện tĩnh thải có thể làm hỏng các thành phần nhạy cảmCác PCB được bọc sau đó được đặt trong một hộp giấy chắc chắn với đủ đệm để ngăn chặn bất kỳ chuyển động nào trong quá trình vận chuyển.

Chúng tôi cung cấp nhiều lựa chọn vận chuyển để đáp ứng nhu cầu cụ thể của khách hàng. Phương pháp vận chuyển tiêu chuẩn của chúng tôi là thông qua các nhà vận chuyển đáng tin cậy và đáng tin cậy như FedEx, UPS và DHL.Chúng tôi cũng cung cấp vận chuyển nhanh cho các đơn đặt hàng khẩn cấp..

Tất cả các lô hàng đều được theo dõi và bảo hiểm, mang lại sự yên tâm cho khách hàng của chúng tôi.Nhóm của chúng tôi theo dõi cẩn thận mỗi lô hàng để đảm bảo giao hàng kịp thời và giải quyết bất kỳ vấn đề có thể phát sinh trong quá trình vận chuyển.

Ngoài ra, chúng tôi cung cấp vận chuyển quốc tế cho khách hàng bên ngoài đất nước của chúng tôi. Xin lưu ý rằng các chuyến hàng quốc tế có thể phải chịu thuế hải quan và thuế,mà sẽ là trách nhiệm của khách hàng.

Để đặt hàng PCB tần số cao, vui lòng truy cập trang web của chúng tôi và chọn các thông số kỹ thuật mong muốn cho dự án của bạn.Đội ngũ của chúng tôi sau đó sẽ cung cấp một báo giá và thời gian vận chuyển ước tính dựa trên chi tiết đơn đặt hàng của bạn.

Một khi đơn đặt hàng được xác nhận, chúng tôi sẽ bắt đầu quá trình đóng gói và vận chuyển để đảm bảo PCB tần số cao của bạn đến trong tình trạng hoàn hảo và đúng giờ.

Cảm ơn bạn đã chọn PCB tần số cao cho nhu cầu PCB chất lượng cao của bạn. Chúng tôi cam kết cung cấp các sản phẩm và dịch vụ hàng đầu cho khách hàng quý giá của chúng tôi.

FAQ:

• Cải thiện tính toàn vẹn tín hiệu: PCB tần số cao có thể giảm thiểu mất tín hiệu và duy trì tính toàn vẹn tín hiệu ở tần số cao, dẫn đến hiệu suất tổng thể tốt hơn.
• Giảm nhiễu điện từ (EMI): PCB tần số cao có khả năng bảo vệ EMI tốt hơn, giúp giảm nhiễu và cải thiện chất lượng tín hiệu.
• Kích thước nhỏ gọn: PCB tần số cao có thể được thiết kế với các thành phần nhỏ hơn và các dấu vết chặt chẽ hơn, làm cho chúng nhỏ gọn hơn và phù hợp với các thiết bị điện tử thu nhỏ.
• Độ tin cậy cao: PCB tần số cao được sản xuất bằng vật liệu và kỹ thuật tiên tiến, làm cho chúng đáng tin cậy và bền hơn.
• Hiệu quả về chi phí: Mặc dù thiết kế và sản xuất tiên tiến, PCB tần số cao có chi phí hiệu quả và có thể được sản xuất với số lượng lớn.

• Chiều rộng và khoảng cách theo dõi: Để giảm thiểu mất tín hiệu và sự không phù hợp của trở kháng, chiều rộng và khoảng cách theo dõi nên được thiết kế cẩn thận.
• Lớp xếp chồng lên nhau: PCB tần số cao thường được thiết kế với nhiều lớp để cải thiện hiệu suất, vì vậy việc xếp chồng lớp nên được tối ưu hóa cho tính toàn vẹn của tín hiệu.
• Bầu đất: Một mặt đất vững chắc là rất cần thiết cho PCB tần số cao để cung cấp nền đất thích hợp và giảm EMI.
• Đặt thành phần: Các thành phần nên được đặt theo cách giảm thiểu đường dẫn tín hiệu và giảm chiều dài của các dấu vết tần số cao.

• Thiết kế và bố trí: Thiết kế PCB được tạo ra bằng cách sử dụng phần mềm chuyên biệt, xem xét các yêu cầu tần số cao.
• Chọn vật liệu: Vật liệu phù hợp được chọn dựa trên các yêu cầu thiết kế và hiệu suất.
• Chữ khắc: Các lớp đồng được khắc để tạo ra mẫu và kết nối dấu vết mong muốn.
• Khoan: Các lỗ được khoan để lắp đặt thành phần và đường ống.
• Lớp phủ: Các lỗ và dấu vết được phủ đồng để tạo ra bề mặt dẫn điện.
• Mặt nạ hàn và mực lụa: Một mặt nạ hàn được áp dụng để bảo vệ các dấu vết đồng và một mực lụa được thêm vào cho mục đích dán nhãn.
• Kiểm tra: PCB hoàn thành được kiểm tra về chức năng và hiệu suất.
