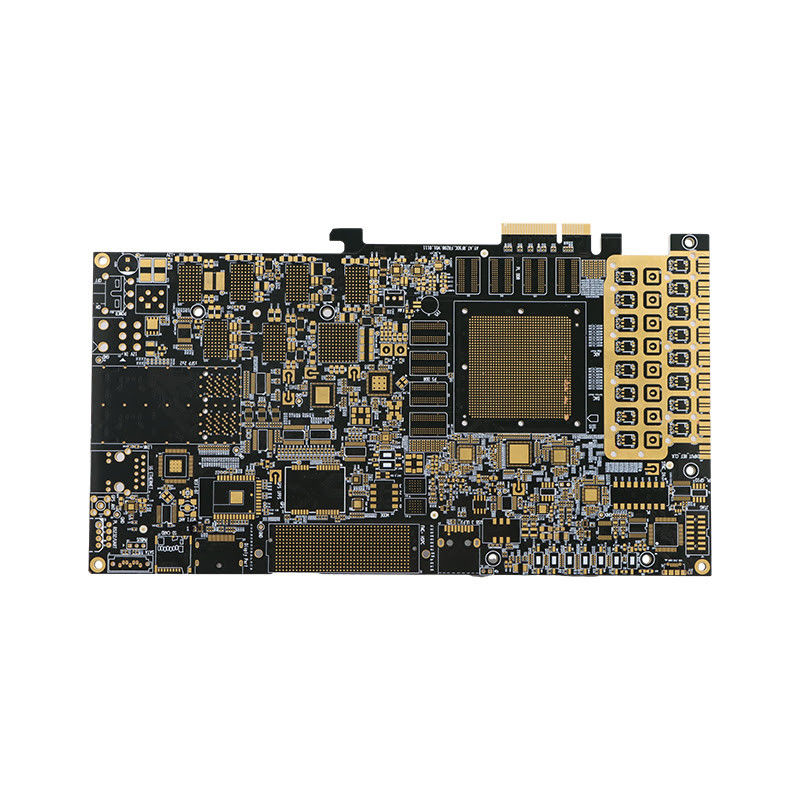

OEM Điện tử PCB tần số cao cho viễn thông hàng không vũ trụ

OEM Điện tử PCB tần số cao cho viễn thông hàng không vũ trụ

Tên thương hiệu: Ben Qiang
Số mẫu: FR-4/Rogers
MOQ: 1pcs
giá bán: custom made
Điều khoản thanh toán: Chuyển khoản ngân hàng/Alipay/PayPal
Khả năng cung cấp: 200,000 mét vuông/năm
Thông tin chi tiết
Nguồn gốc:
Shenzhen, Trung Quốc
Chứng nhận:
ISO/TS16949/RoHS/TS16949
Giá trị trở kháng:
±10%
kích thước lỗ tối thiểu:
0,2mm
Sử dụng:
Điện tử OEM
Ứng dụng:
giao tiếp ô tô
Nhiệt độ hoạt động:
-55°C đến 125°C
Vật liệu:
Rogers/PTFE
Tuân thủ RoHS:
Vâng.
Min Via:
Máy khoan Laser 0,1mm, Máy khoan cơ khí 0,2mm
chi tiết đóng gói:
Bao bì chân không hạt khí
Khả năng cung cấp:
200,000 mét vuông/năm
Làm nổi bật:

OEM Điện tử PCB tần số cao

,

PCB tần số cao Không gian hàng không

Mô tả sản phẩm

OEM Electronics High-Frequency Printed Circuit Board với 1.0MM Board Thk

Mô tả sản phẩm:

PCB tần số cao - Được thiết kế cho các ứng dụng tần số cao

PCB tần số cao (Bảng mạch in) là một loại PCB chuyên dụng được thiết kế cho các ứng dụng điện tử tần số cao. Nó được sử dụng trong nhiều ngành công nghiệp như hàng không vũ trụ, quân sự,viễn thông, và thiết bị y tế, nơi hiệu suất và độ tin cậy cao là rất quan trọng.

Các đặc điểm chính
  • Độ dày đồng 1 oz: PCB tần số cao sử dụng độ dày đồng 1 oz (35 μm), đảm bảo độ dẫn điện cao và truyền tín hiệu xuất sắc.
  • Vật liệu Rogers / PTFE: PCB được làm từ vật liệu Rogers / PTFE (Polytetrafluoroethylene) chất lượng cao, cung cấp mất điện thấp, ổn định nhiệt cao và đặc tính cơ học tuyệt vời.
  • Giá trị trở ngại ± 10%: PCB có độ khoan dung chặt chẽ ± 10% giá trị trở ngại, đảm bảo khớp tín hiệu chính xác và mất tín hiệu tối thiểu.
  • 0.2mm Kích thước lỗ tối thiểu: Kích thước lỗ tối thiểu cho PCB là 0,2mm, cho phép các thành phần pitch mịn và mạch mật độ cao.
  • 0.1mm Laser Drill, 0.2mm Mechanical Drill: PCB được khoan bằng máy khoan laser 0.1mm và máy khoan cơ học 0.2mm, đảm bảo độ chính xác và tính nhất quán cao.
Ứng dụng

PCB tần số cao là lý tưởng cho các ứng dụng tần số cao khác nhau, bao gồm:

  • Các mạch RF / Microwave
  • Hệ thống truyền thông không dây
  • Hệ thống truyền thông vệ tinh
  • Hệ thống radar
  • Hệ thống chiến tranh điện tử
  • Thiết bị hình ảnh y tế
Tại sao chọn PCB tần số cao?

PCB tần số cao cung cấp một số lợi thế so với PCB truyền thống, làm cho nó trở thành lựa chọn ưa thích cho các ứng dụng tần số cao:

  • Hiệu suất cao: Việc sử dụng vật liệu chất lượng cao và quy trình sản xuất chính xác đảm bảo hiệu suất và độ tin cậy vượt trội.
  • Mất điện thấp: Mất điện điện thấp của vật liệu Rogers / PTFE làm giảm thiểu mất tín hiệu và biến dạng, đảm bảo truyền tín hiệu chính xác.
  • Độ ổn định nhiệt cao: PCB có thể chịu được nhiệt độ cao mà không mất tính chất điện của nó, làm cho nó phù hợp với môi trường khắc nghiệt.
  • Mật độ cao: Kích thước lỗ nhỏ và quy trình khoan chính xác cho phép mạch mật độ cao, làm cho nó phù hợp với các thiết bị điện tử thu nhỏ.

Đối với tất cả các nhu cầu PCB microwave tần số cao của bạn, hãy chọn PCB tần số cao - sự kết hợp hoàn hảo giữa hiệu suất, độ tin cậy và độ chính xác.



Đặc điểm:

  • Tên sản phẩm: PCB tần số cao
  • Độ dày đồng: 1 oz
  • Lớp cuối cùng: 1 oz
  • Min Via: 0.1mm laser khoan, 0.2mm máy khoan cơ khí
  • Sử dụng: Điện tử OEM
  • Bề mặt hoàn thiện: Vàng ngâm
  • PCB tần số cao
  • PCB RF tần số cao
  • PCB Microwave tần số cao


Các thông số kỹ thuật:



Ứng dụng:

PCB tần số cao

PCB tần số cao (Bảng mạch in) là một loại bảng mạch được thiết kế đặc biệt để xử lý tín hiệu tần số cao.PCB tần số cao, hoặc PCB kỹ thuật số tốc độ cao. Loại PCB này được sử dụng rộng rãi trong nhiều ngành công nghiệp đòi hỏi truyền dữ liệu tốc độ cao và tần số cao, chẳng hạn như truyền thông, hàng không vũ trụ, y tế,và ngành công nghiệp ô tô.

Đặc điểm sản phẩm

PCB tần số cao có các thuộc tính chính sau:

  • Độ dày tấm:0.2mm-6.35mm
  • Độ dày đồng:1 oz
  • Phù hợp với RoHS:Vâng.
  • Giá trị trở ngại:± 10%
  • Nhiệt độ hoạt động:-55°C đến 125°C
Các ứng dụng và kịch bản

PCB tần số cao có thể được sử dụng trong nhiều ứng dụng và kịch bản khác nhau, một số trong số đó được liệt kê dưới đây:

  • Truyền thông không dây:PCB tần số cao được sử dụng rộng rãi trong sản xuất các thiết bị truyền thông không dây, chẳng hạn như điện thoại thông minh, bộ định tuyến và hệ thống truyền thông vệ tinh.Các tín hiệu tần số cao có thể được truyền liền mạch và hiệu quả thông qua PCB, đảm bảo truyền thông đáng tin cậy và nhanh chóng.
  • Hệ thống radar:Trong ngành công nghiệp hàng không vũ trụ và quốc phòng, hệ thống radar yêu cầu tín hiệu tần số cao để phát hiện và theo dõi các đối tượng.cho phép truyền dữ liệu chính xác và chính xác.
  • Thiết bị y tế:Các tín hiệu tần số cao rất quan trọng trong các thiết bị y tế, chẳng hạn như máy MRI, thiết bị siêu âm và hệ thống giám sát bệnh nhân.PCB tần số cao được sử dụng trong các thiết bị này để đảm bảo truyền dữ liệu chính xác và chất lượng cao cho mục đích chẩn đoán và điều trị.
  • Xử lý dữ liệu tốc độ cao:Trong thế giới kỹ thuật số ngày nay, xử lý dữ liệu tốc độ cao là điều cần thiết cho các ngành công nghiệp khác nhau, chẳng hạn như tài chính, trò chơi và giao thông vận tải.như máy chủ, bộ định tuyến và chuyển mạch, để đảm bảo xử lý dữ liệu nhanh chóng và hiệu quả.

PCB tần số cao cũng được sử dụng trong các kịch bản khác nơi tín hiệu tần số cao và truyền dữ liệu là quan trọng, chẳng hạn như hệ thống tránh va chạm ô tô, hệ thống định vị vệ tinh,và thiết bị tự động hóa công nghiệp.

Kết luận

PCB tần số cao là một thành phần quan trọng trong các ngành công nghiệp khác nhau đòi hỏi truyền dữ liệu tốc độ cao và tần số cao.Với khả năng xử lý tín hiệu tần số cao hiệu quả và đáng tin cậy, PCB tần số cao đóng một vai trò quan trọng trong sự tiến bộ của công nghệ và cải thiện cuộc sống hàng ngày của chúng ta.



Tùy chỉnh:

Dịch vụ PCB tùy chỉnh tần số cao cho các ứng dụng đường dây tần số cao, vi sóng và tín hiệu

PCB tần số cao của chúng tôi được thiết kế để đáp ứng nhu cầu cụ thể của các ứng dụng tần số cao trong các ngành công nghiệp như truyền thông và ô tô.chúng tôi cung cấp dịch vụ tùy chỉnh để đảm bảo chất lượng và hiệu suất cao nhất cho dự án của bạn.

  • Min Via:0.1mm Laser Drill, 0.2mm Mechanical Drill
  • Ứng dụng:Giao tiếp, ô tô
  • Xét mặt:ENIG (Vàng ngâm nickel không điện)
  • Bề mặt hoàn thiện:Vàng ngâm
  • Nhiệt độ hoạt động:-55°C đến 125°C

PCB tần số cao của chúng tôi được thiết kế đặc biệt cho các ứng dụng đường dây tần số cao, lò vi sóng và tín hiệu với kích thước tối thiểu là 0,1mm cho khoan laser và 0,2mm cho khoan cơ khí,PCB của chúng tôi đảm bảo truyền tín hiệu chính xác và nhiễu nhiễu tối thiểuXét mặt ENIG cung cấp độ dẫn điện tuyệt vời và khả năng chống ăn mòn, trong khi kết thúc bằng vàng ngâm đảm bảo bề mặt mịn và phẳng cho hiệu suất tín hiệu tối ưu.PCB của chúng tôi có thể hoạt động trong một phạm vi nhiệt độ rộng -55 ° C đến 125 ° C, làm cho chúng phù hợp với nhiều môi trường và ứng dụng khác nhau.

Hãy tin tưởng chúng tôi để cung cấp cho bạn chất lượng cao và đáng tin cậy PCB tần số cao cho nhu cầu tùy chỉnh của bạn. Liên hệ với chúng tôi ngay hôm nay để tìm hiểu thêm về dịch vụ của chúng tôi và làm thế nào chúng tôi có thể giúp bạn với dự án của bạn.



Bao bì và vận chuyển:

Bao bì và vận chuyển PCB tần số cao

Tại PCB tần số cao, chúng tôi hiểu tầm quan trọng của việc đóng gói an toàn và an toàn cho các sản phẩm của chúng tôi. Do đó, chúng tôi rất cẩn thận trong việc đóng gói và vận chuyển PCB tần số cao của chúng tôi cho khách hàng của chúng tôi.

Bao bì

PCB tần số cao của chúng tôi trước tiên được bọc trong vật liệu chống tĩnh để ngăn ngừa bất kỳ thiệt hại từ điện tĩnh trong quá trình vận chuyển.hộp bìa cứng bền để cung cấp bảo vệ tối đa trong quá trình vận chuyển.

Để ngăn chặn sự di chuyển và đảm bảo PCB ở vị trí của chúng tôi, chúng tôi sử dụng chèn bọt và gói bong bóng bên trong hộp. Điều này cũng giúp hấp thụ bất kỳ cú sốc hoặc va chạm nào có thể xảy ra trong quá trình vận chuyển.

Chúng tôi cũng cung cấp các lựa chọn đóng gói tùy chỉnh cho khách hàng của chúng tôi, tùy thuộc vào yêu cầu cụ thể của họ.

Hàng hải

Chúng tôi vận chuyển PCB tần số cao của chúng tôi trên toàn thế giới bằng cách sử dụng các nhà cung cấp dịch vụ đáng tin cậy và đáng tin cậy như DHL, UPS, FedEx và TNT.với khả năng theo dõi lô hàng trong suốt hành trình của nó.

Đối với các lô hàng quốc tế, chúng tôi cung cấp tất cả các tài liệu cần thiết và tuân thủ tất cả các quy định hải quan để đảm bảo giao hàng suôn sẻ và kịp thời.

Ngoài ra, chúng tôi cung cấp các tùy chọn vận chuyển nhanh chóng cho các đơn đặt hàng khẩn cấp, với mục tiêu cung cấp PCB tần số cao của chúng tôi cho khách hàng càng nhanh càng tốt.

Một khi hàng đã sẵn sàng, chúng tôi cẩn thận nạp và an toàn các hộp vào xe của người vận chuyển để ngăn ngừa bất kỳ thiệt hại nào trong quá trình vận chuyển.

Kết luận

Tại PCB tần số cao, chúng tôi rất tự hào về phương pháp đóng gói và vận chuyển của chúng tôi để đảm bảo rằng PCB tần số cao của chúng tôi đến với khách hàng trong tình trạng hoàn hảo.Chúng tôi cam kết cung cấp các sản phẩm và dịch vụ chất lượng cao để đáp ứng nhu cầu và mong đợi của khách hàng.



FAQ:

  • Q: PCB tần số cao là gì?
  • A: PCB tần số cao là một loại bảng mạch được thiết kế để truyền tín hiệu ở tần số cao.
  • Q: Một số ứng dụng điển hình của PCB tần số cao là gì?
  • A: PCB tần số cao thường được sử dụng trong các thiết bị điện tử như radar, hệ thống truyền thông vệ tinh và điện thoại di động.
  • Q: Lợi thế của PCB tần số cao là gì?
  • A: PCB tần số cao cung cấp tốc độ tín hiệu cao hơn, mất mát thấp hơn và hiệu suất tốt hơn trong các ứng dụng tần số cao so với PCB truyền thống.
  • Q: Những vật liệu nào thường được sử dụng trong PCB tần số cao?
  • A: Các vật liệu thường được sử dụng trong PCB tần số cao bao gồm PTFE, FR-4 và vật liệu gốm.
  • Q: PCB tần số cao có thể được sản xuất với nhiều lớp không?
  • A: Có, PCB tần số cao có thể được sản xuất với nhiều lớp, cho phép thiết kế mạch phức tạp hơn và hiệu suất được cải thiện.
