| Tên thương hiệu: | Ben Qiang |
| Số mẫu: | FR-4/Rogers |
| MOQ: | 1pcs |
| giá bán: | custom made |
| Điều khoản thanh toán: | Chuyển khoản ngân hàng/Alipay/PayPal |
| Khả năng cung cấp: | 200,000 mét vuông/năm |

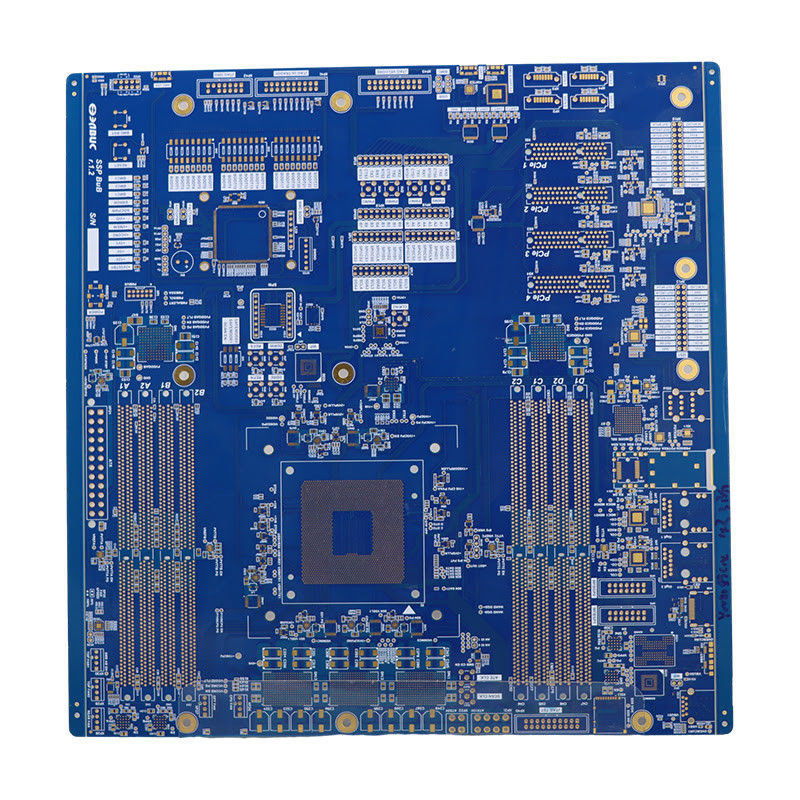

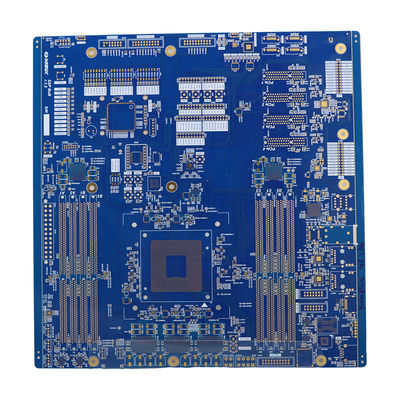

300 * 210 mm High Density Interconnection Printed Circuit Board với White Silkscreen
HDI Printed Wiring Board, còn được gọi là Nanocircuit PCB, là một PCB lớp mật độ cao sử dụng công nghệ tiên tiến và kỹ thuật sản xuất chính xác để đạt hiệu suất vượt trội.Với nhu cầu ngày càng tăng cho các thiết bị điện tử nhỏ hơn và mạnh hơn, bảng PCB HDI đã trở thành một thành phần thiết yếu trong các ngành công nghiệp khác nhau như viễn thông, hàng không vũ trụ, y tế và ô tô.
HDI PCB Board được thiết kế để có số lớp cao, dao động từ 1 đến 30 lớp, cho phép đặt nhiều thành phần hơn trên một diện tích bề mặt nhỏ hơn.Điều này dẫn đến một thiết kế nhỏ gọn và nhẹ hơn, làm cho nó lý tưởng cho các thiết bị điện tử di động.
Độ dày PCB 1,5 mm đảm bảo độ bền và ổn định của bảng, làm cho nó phù hợp để sử dụng trong môi trường căng thẳng cao.Kích thước bảng của 300 * 210 mm cung cấp không gian rộng rãi cho việc đặt các thành phần, cho phép thiết kế hiệu quả và tối ưu hóa cao.
Việc hoàn thiện bề mặt của Chemical Nickel Palladium cung cấp bảo vệ tuyệt vời chống ăn mòn và oxy hóa, đảm bảo tuổi thọ và độ tin cậy của bảng PCB HDI.
HDI PCB Board còn được gọi là High-Density Interconnector do khả năng chứa nhiều kết nối hơn trong không gian nhỏ hơn.Điều này đạt được thông qua việc sử dụng công nghệ tiên tiến, chẳng hạn như vi mạch vi mạch và vi mạch mù, cho phép định tuyến các dấu vết giữa các lớp, tạo ra một thiết kế nhỏ gọn và hiệu quả hơn.
HDI PCB Board được sản xuất bằng cách sử dụng công nghệ tiên tiến và kỹ thuật sản xuất chính xác để đảm bảo chất lượng và hiệu suất cao nhất.Điều này bao gồm việc sử dụng các quá trình hình ảnh và khắc tiên tiến, cũng như sử dụng các vật liệu hiệu suất cao.
Việc sử dụng công nghệ tiên tiến và sản xuất chính xác không chỉ cho phép thiết kế nhỏ gọn và hiệu quả hơn mà còn dẫn đến sự toàn vẹn và độ tin cậy tín hiệu được cải thiện.
HDI PCB là một thành phần quan trọng trong việc sản xuất các thiết bị điện tử hiệu suất cao.nó cung cấp một giải pháp đáng tin cậy và hiệu quả cho các ngành công nghiệp khác nhauViệc sử dụng sản xuất chính xác và vật liệu hiệu suất cao đảm bảo chất lượng và hiệu suất cao nhất, làm cho nó trở thành một sản phẩm thiết yếu cho bất kỳ hệ thống điện tử tiên tiến nào.
| Tên sản phẩm | 4L 1+N+1 HDI Boards |
|---|---|
| Đơn xin | Bảng chính |
| Số lớp | 6 lớp |
| Kích thước bảng | 300 * 210 mm |
| Dịch vụ stencil | Vâng. |
| Kiểm soát trở ngại | Vâng. |
| thủy tinh epoxy | RO4350B Tg280°C, Er < 3.48Rogers Corp. |
| Xét nghiệm PCB | Kiểm tra 100% |
| Màu sợi lụa | Trắng, Đen, Vàng, Đỏ, Xanh, vv |
| Xét mặt | Nickel palladium hóa học |
HDI (High-Density Interconnect) PCB Board, còn được gọi là HDI Printed Wiring Board,là một giải pháp tiên tiến và sáng tạo cho truyền tín hiệu tốc độ cao trong các thiết bị điện tử tiêu dùng hiện đạiVới quá trình ngâm vàng và công nghệ kiểm soát trở ngại, nó đã trở thành một thành phần thiết yếu trong việc phát triển các sản phẩm điện tử tiên tiến.
Quá trình ngâm vàng được sử dụng trong HDI PCB Board là một kỹ thuật hoàn thiện bề mặt liên quan đến việc lắng đọng một lớp vàng mỏng trên các dấu vết đồng trên PCB.Điều này cung cấp sự bảo vệ tuyệt vời chống ăn mòn và oxy hóa, đảm bảo tuổi thọ lâu hơn cho PCB. Bề mặt mịn của vàng cũng tăng cường tính dẫn điện, làm cho nó trở thành sự lựa chọn lý tưởng cho truyền tín hiệu tốc độ cao.
Công nghệ kiểm soát trở ngại được sử dụng trong HDI PCB Board rất quan trọng trong việc duy trì tính toàn vẹn của tín hiệu và giảm nhiễu trong các thiết bị điện tử tốc độ cao.Với kiểm soát chính xác các giá trị trở ngại, PCB có thể quản lý hiệu quả dòng tín hiệu, ngăn chặn biến dạng và chậm trễ. Điều này làm cho HDI PCB Board trở thành lựa chọn hàng đầu cho các ứng dụng đòi hỏi chuyển dữ liệu tốc độ cao.
HDI PCB Board được sử dụng rộng rãi trong các thiết bị điện tử tiêu dùng khác nhau như điện thoại thông minh, máy tính bảng, máy tính xách tay và công nghệ đeo.Với nhu cầu ngày càng tăng về các thiết bị nhanh hơn và hiệu quả hơn, HDI PCB Board đã trở thành một thành phần quan trọng trong việc phát triển các sản phẩm này.trong khi công nghệ kết nối tiên tiến của nó cho phép truyền dữ liệu tốc độ cao.
HDI PCB Board có sẵn trong một loạt các lớp, từ 1 đến 30 lớp, làm cho nó trở thành một giải pháp linh hoạt cho các yêu cầu thiết kế khác nhau.nó có thể chứa các thiết kế mạch phức tạp và cung cấp đường dẫn tín hiệu tốt hơn, dẫn đến hiệu suất và độ tin cậy của thiết bị điện tử được cải thiện.
HDI PCB Board có độ dày 1,5mm, làm cho nó trở thành một lựa chọn nhẹ và mỏng cho các thiết bị điện tử.nơi không gian và trọng lượng là những yếu tố quan trọngMặc dù thiết kế mỏng, nó vẫn có thể cung cấp kết nối mật độ cao và duy trì tính toàn vẹn tín hiệu, làm cho nó trở thành sự lựa chọn ưa thích cho các thiết bị điện tử tiêu dùng hiện đại.
HDI PCB Board đã cách mạng hóa ngành công nghiệp điện tử tiêu dùng bằng cách cho phép phát triển các thiết bị công nghệ cao đòi hỏi chuyển dữ liệu tốc độ cao.Với các tính năng tiên tiến như quá trình ngâm vàng, kiểm soát trở ngại, và cấu trúc đa lớp, nó đã trở thành một thành phần thiết yếu trong sản xuất các thiết bị điện tử hiện đại.HDI PCB Board đóng một vai trò quan trọng trong việc cung cấp hiệu suất hiệu quả và đáng tin cậy.
Dịch vụ tùy chỉnh bảng PCB HDI của chúng tôi cung cấp các giải pháp PCB kết nối tiên tiến cho thiết bị điện tử tiêu dùng.chúng tôi cố gắng cung cấp các giải pháp rất tùy chỉnh và sáng tạo để đáp ứng nhu cầu cụ thể của bạn.
Ứng dụng:Điện tử tiêu dùng
Quá trình:Vàng ngâm
Số lớp:6 lớp
Tên PCB:4L 1+N+1 HDI Boards
Xét mặt:Nickel palladium hóa học
HDI PCB Board được đóng gói trong một hộp bìa cứng để đảm bảo vận chuyển an toàn.
Bên trong hộp, bảng PCB được bọc chặt chẽ trong bao bì bong bóng chống tĩnh để bảo vệ nó khỏi bất kỳ thiệt hại tiềm tàng nào trong quá trình vận chuyển.Các góc của bảng được củng cố bằng lớp phủ bọt để bảo vệ thêm.
Sau đó, hộp được niêm phong bằng băng dán mạnh để ngăn chặn nó mở trong quá trình vận chuyển.Hộp cũng sẽ được gắn nhãn hải quan thích hợp và tài liệu.
Phương pháp vận chuyển tiêu chuẩn của chúng tôi cho bảng PCB HDI là thông qua dịch vụ chuyển phát uy tín, chẳng hạn như DHL, FedEx hoặc UPS. Điều này đảm bảo giao hàng kịp thời và đáng tin cậy cho khách hàng của chúng tôi.
Đối với các đơn đặt hàng hàng loạt, các tấm PCB sẽ được đóng gói trong các hộp lớn hơn hoặc pallet, tùy thuộc vào số lượng được đặt hàng.
Chúng tôi rất cẩn thận trong việc đóng gói và vận chuyển sản phẩm của chúng tôi để đảm bảo chúng đến đích trong tình trạng hoàn hảo.xin vui lòng liên hệ với chúng tôi ngay lập tức và chúng tôi sẽ sắp xếp để thay thế được gửi ra.
