| Tên thương hiệu: | Ben Qiang |
| Số mẫu: | FR-4/Rogers |
| MOQ: | 1pcs |
| giá bán: | custom made |
| Điều khoản thanh toán: | Chuyển khoản ngân hàng/Alipay/PayPal |
| Khả năng cung cấp: | 200,000 mét vuông/năm |

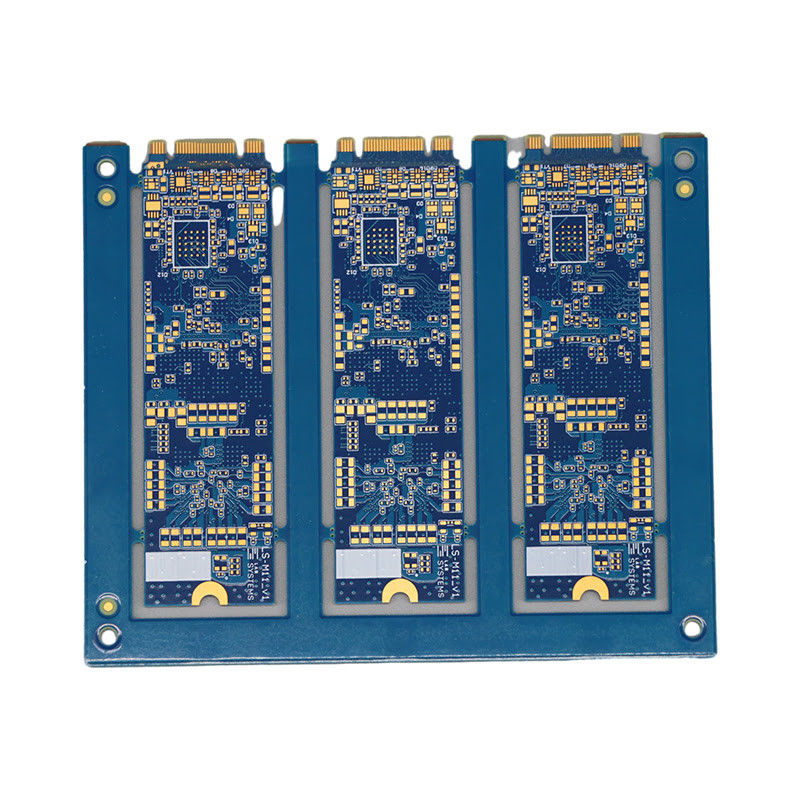

PCB tần số cao Min thông qua máy khoan cơ khí 0,2mm và kích thước lỗ tối thiểu
PCB tần số cao, còn được gọi là PCB tần số vô tuyến tần số cao hoặc bảng dây in tần số cao, là một loại bảng mạch in được thiết kế cho các ứng dụng điện tử tần số cao.Nó được sử dụng rộng rãi trong sản xuất các thiết bị điện tử tần số cao, chẳng hạn như hệ thống truyền thông, hệ thống radar và hệ thống vệ tinh.
PCB tần số cao thường được sản xuất bằng phương pháp Rout và Score. Điều này cho phép cắt chính xác bảng, đảm bảo kết thúc sạch và chính xác.Các cạnh của PCB cũng có thể được định tuyến, cung cấp một vẻ ngoài mượt mà và chuyên nghiệp hơn.
Kích thước tối thiểu cho PCB tần số cao là 0,1 mm cho khoan laser và 0,2 mm cho khoan cơ học.Điều này cho phép tăng mật độ mạch và cải thiện hiệu suất của các thiết bị điện tử tần số cao.
PCB tần số cao thường được sử dụng trong điện tử OEM, vì chúng có thể chịu được tần số cao mà không bị mất tín hiệu hoặc biến dạng. Điều này làm cho chúng lý tưởng để sử dụng trong các hệ thống truyền thông,nơi độ chính xác và độ tin cậy là rất quan trọng.
Độ dày đồng tiêu chuẩn cho PCB tần số cao là 1 oz. Điều này đảm bảo tính dẫn tốt và phân tán nhiệt, làm cho các bảng phù hợp với các ứng dụng công suất cao.
Kích thước lỗ tối thiểu cho PCB tần số cao là 0,2 mm. Điều này cho phép tích hợp các thành phần và mạch nhỏ hơn, cung cấp chức năng và hiệu suất cao hơn.
PCB tần số cao không chỉ giới hạn trong việc sản xuất bảng, mà chúng cũng có thể được lắp ráp thành các bộ PCB tần số vô tuyến tần số cao.Điều này đảm bảo chất lượng và độ tin cậy cao nhất cho sản phẩm cuối cùng.
Thiết kế của PCB tần số cao là rất quan trọng cho hiệu suất của chúng.đảm bảo kiểm soát trở ngại thích hợp và tính toàn vẹn của tín hiệuĐiều này dẫn đến một PCB tần số cao hiệu quả và đáng tin cậy.
Kết luận, PCB tần số cao là thành phần thiết yếu trong sản xuất các thiết bị điện tử tần số cao.và khả năng tần số cao làm cho chúng hoàn hảo để sử dụng trong giao tiếpVới hiệu suất vượt trội và thiết kế tiên tiến, PCB tần số cao là sự lựa chọn hàng đầu cho các thiết bị điện tử OEM.
| Điểm | Giá trị |
|---|---|
| Tên sản phẩm | PCB tần số cao |
| Khung bản | Đánh bại và ghi bàn |
| Xét mặt | ENIG |
| Độ dày tấm | 1.0MM |
| Phạm vi độ dày bảng | 0.2mm-6.35mm |
| Sử dụng | Điện tử OEM |
| Giá trị trở ngại | ± 10% |
| Bề mặt hoàn thiện | Vàng ngâm |
| Nhiệt độ hoạt động | -55°C đến 125°C |
| Kích thước lỗ tối thiểu | 0.2mm |
| Ứng dụng | Truyền thông ô tô |
| Từ khóa: PCB tần số cao, PCB tín hiệu tần số cao |
PCB tần số cao, còn được gọi là PCB Microwave tần số cao hoặc PCB tần số cao,là một loại đặc biệt của bảng mạch in được thiết kế cho các ứng dụng điện tử tần số cao và tốc độ caoNó được sử dụng rộng rãi trong các ngành công nghiệp khác nhau, bao gồm điện tử OEM, ô tô và truyền thông.
PCB tần số cao thường được sử dụng trong thiết bị điện tử OEM, nơi nó đóng một vai trò quan trọng trong việc đảm bảo hiệu suất và độ tin cậy của các thiết bị điện tử.Với thiết kế và quy trình sản xuất tiên tiến, PCB tần số cao có khả năng xử lý tín hiệu tần số cao và cung cấp hiệu suất ổn định và nhất quán, làm cho nó trở thành sự lựa chọn lý tưởng cho thiết bị điện tử OEM.
Trong ngành công nghiệp ô tô, PCB tần số cao được sử dụng rộng rãi cho các ứng dụng khác nhau, bao gồm các đơn vị điều khiển động cơ, hệ thống hỗ trợ lái xe tiên tiến và hệ thống thông tin giải trí.Khả năng tần số cao của PCB tần số cao làm cho nó phù hợp để xử lý các tín hiệu điện tử phức tạp và tốc độ cao được yêu cầu trong xe hiện đại.
Trong lĩnh vực truyền thông, PCB tần số cao là một thành phần thiết yếu trong các thiết bị tần số vô tuyến và vi sóng.Khả năng xử lý tín hiệu tần số cao và mất tín hiệu thấp làm cho nó lý tưởng để sử dụng trong thiết bị truyền thông như máy phátPCB tần số cao cũng được sử dụng trong truyền thông vệ tinh, mạng không dây và các hệ thống truyền thông khác.
PCB tần số cao được thiết kế và sản xuất bằng cách sử dụng các kỹ thuật và vật liệu tiên tiến để đáp ứng nhu cầu cao của các ứng dụng tần số cao và tốc độ cao.1mm cho khoan laser và 0.2mm cho khoan cơ khí, và kích thước lỗ tối thiểu là 0,2mm. Điều này cho phép truyền tín hiệu chính xác và hiệu quả mà không có sự can thiệp hoặc mất mát. Độ dày của bảng dao động từ 0,2mm đến 6,35mm,cung cấp tính linh hoạt trong việc đáp ứng các yêu cầu thiết kế khác nhau.
Tóm lại, PCB tần số cao là một thành phần linh hoạt và thiết yếu trong nhiều ngành công nghiệp, đặc biệt là trong điện tử OEM, ô tô và truyền thông.thiết kế tiên tiến, và quy trình sản xuất làm cho nó trở thành một lựa chọn đáng tin cậy và hiệu quả cho các ứng dụng tần số cao và tốc độ cao.
Tại PCB tần số cao, chúng tôi hiểu những thách thức độc đáo của việc thiết kế và sản xuất PCB tín hiệu tần số cao.Đó là lý do tại sao chúng tôi cung cấp một dịch vụ toàn diện tùy chỉnh để đáp ứng nhu cầu và yêu cầu cụ thể của bạnVới chuyên môn của chúng tôi trong thiết kế PCB tín hiệu tần số cao và vật liệu tiên tiến, chúng tôi có thể cung cấp cho bạn một giải pháp phù hợp với các thông số kỹ thuật chính xác của bạn.
Khi nói đến PCB tín hiệu tần số cao, chúng tôi là chuyên gia. Nhóm chuyên gia có kinh nghiệm của chúng tôi có kiến thức và chuyên môn sâu rộng về thiết kế PCB tần số cao và vật liệu.Chúng tôi cam kết cung cấp cho khách hàng của chúng tôi với các sản phẩm và dịch vụ chất lượng tốt nhấtVới dịch vụ tùy chỉnh của chúng tôi, bạn có thể đảm bảo rằng PCB tần số cao của bạn sẽ đáp ứng các yêu cầu độc đáo của bạn và hoạt động tối ưu.
Sẵn sàng bắt đầu với dự án PCB tần số cao của anh chưa?Liên hệ với chúng tôi ngay hôm nay để tìm hiểu thêm về dịch vụ tùy chỉnh của chúng tôi và làm thế nào chúng tôi có thể giúp bạn tạo ra một bảng dây in tần số cao đáp ứng nhu cầu cụ thể của bạnĐội ngũ của chúng tôi luôn sẵn sàng hỗ trợ bạn và cung cấp cho bạn một giải pháp tùy chỉnh vượt quá mong đợi của bạn.
* Phân loại: PCB tần số cao có quyền sửa đổi thông tin ở trên bất cứ lúc nào mà không cần thông báo trước.
PCB tần số cao của chúng tôi được đóng gói cẩn thận để đảm bảo an toàn trong quá trình vận chuyển. Vật liệu đóng gói chúng tôi sử dụng có chất lượng cao và bền, cung cấp bảo vệ tuyệt vời cho sản phẩm.
Sau khi PCB tần số cao được hoàn thành, nó sẽ trải qua một cuộc kiểm tra kỹ lưỡng để đảm bảo rằng nó đáp ứng các tiêu chuẩn chất lượng cao của chúng tôi.mỗi PCB sẽ được bọc riêng trong túi chống tĩnh để ngăn ngừa bất kỳ thiệt hại nào do điện tĩnh.
Tiếp theo, các PCB sẽ được đặt trong một hộp bìa bằng bọt để cung cấp sự bảo vệ thêm trong quá trình vận chuyển.
Chúng tôi cung cấp nhiều phương pháp vận chuyển khác nhau để đáp ứng nhu cầu của khách hàng. Phương pháp vận chuyển tiêu chuẩn của chúng tôi là thông qua các dịch vụ chuyển phát uy tín như DHL, FedEx và UPS.Chúng tôi cũng cung cấp vận chuyển hàng không và vận chuyển hàng hải tùy chọn cho các đơn đặt hàng lớn hơn.
Đối với khách hàng có phương pháp vận chuyển ưa thích của riêng họ, chúng tôi rất vui khi đáp ứng yêu cầu của họ.
Thời gian dẫn đầu cho PCB tần số cao của chúng tôi thay đổi tùy thuộc vào số lượng và độ phức tạp của đơn đặt hàng.và 10-15 ngày làm việc cho các đơn đặt hàng lớn hơn.
Nếu bạn có thời hạn cụ thể, vui lòng cho chúng tôi biết và chúng tôi sẽ làm hết sức để đáp ứng yêu cầu của bạn.
Một khi đơn đặt hàng của bạn đã được gửi đi, chúng tôi sẽ cung cấp cho bạn một số theo dõi để bạn có thể theo dõi tình trạng của lô hàng của bạn.
Nếu bạn có bất kỳ mối quan tâm hoặc câu hỏi liên quan đến việc đóng gói và vận chuyển PCB tần số cao của chúng tôi, vui lòng không ngần ngại liên hệ với chúng tôi.Chúng tôi cam kết cung cấp các sản phẩm và dịch vụ chất lượng tốt nhất cho khách hàng của chúng tôi.
