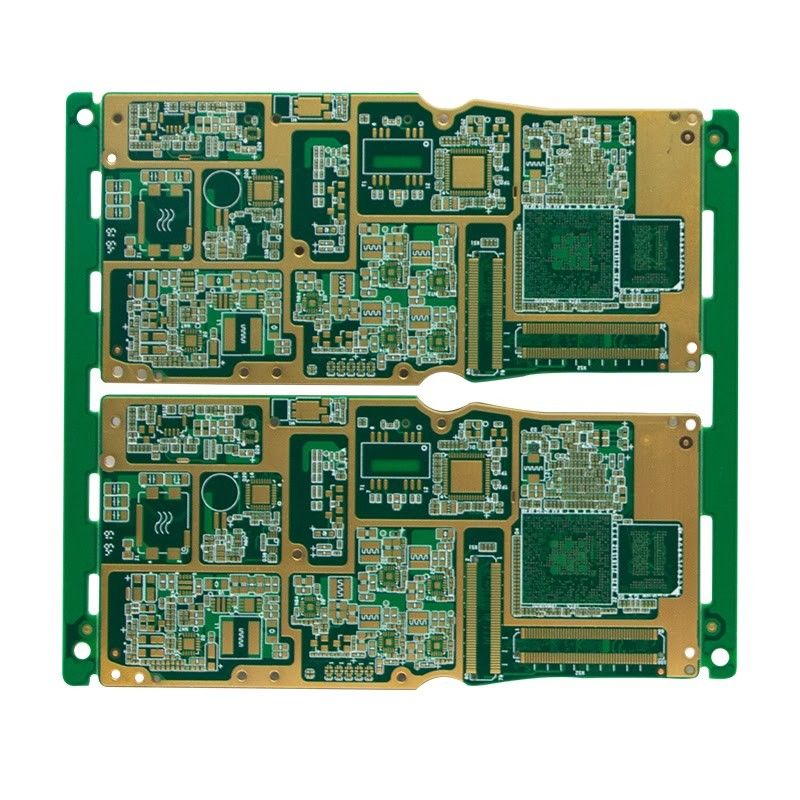

Green Solder Mask PCB bán dẫn Sơn vàng bề mặt hoàn thiện Rogers 4003c

Green Solder Mask PCB bán dẫn Sơn vàng bề mặt hoàn thiện Rogers 4003c

Tên thương hiệu: Ben Qiang
Số mẫu: FR-4/Rogers
MOQ: 1pcs
giá bán: custom made
Điều khoản thanh toán: Chuyển khoản ngân hàng/Alipay/PayPal
Khả năng cung cấp: 200,000 mét vuông/năm
Thông tin chi tiết
Nguồn gốc:
Shenzhen, Trung Quốc
Chứng nhận:
ISO/TS16949/RoHS/TS16949
Xét bề mặt:
Mạ vàng
Kích thước lỗ tối thiểu:
0,2mm
Sử dụng:
Điện tử OEM
dịch vụ xét nghiệm:
Thử nghiệm chức năng, 100% thử nghiệm
kiểm soát trở kháng:
Không.
dịch vụ PCBA:
Dịch vụ lắp ráp PCB chìa khóa
Thông qua công nghệ lỗ:
Không.
số lớp:
2-12 lớp
chi tiết đóng gói:
Bao bì chân không hạt khí
Khả năng cung cấp:
200,000 mét vuông/năm
Làm nổi bật:

PCB bán dẫn kết thúc bề mặt HASL

,

Green Solder Mask PCB bán dẫn

Mô tả sản phẩm

Ứng dụng công nghiệp Green Solder MaskBọc bằng vàngXét mặt

Mô tả sản phẩm:

Thông tin tổng quan về sản phẩm: PCB bán dẫn

PCB bán dẫn, còn được gọi là bảng mạch in cho bán dẫn hoặc bảng mạch bán dẫn, là một thành phần quan trọng trong sản xuất các thiết bị bán dẫn.Thông tin tổng quan sản phẩm này sẽ cung cấp cho bạn một sự hiểu biết toàn diện về chất lượng cao PCB bán dẫn của chúng tôi.

Thời gian thực hiện: 2 tuần

PCB bán dẫn của chúng tôi có thời gian giao hàng 2 tuần, đảm bảo giao hàng hiệu quả và kịp thời cho nhu cầu sản xuất của bạn.Chúng tôi hiểu tầm quan trọng của việc đáp ứng thời hạn và cố gắng cung cấp cho khách hàng của chúng tôi với thời gian quay nhanh nhất có thể.

Mặt nạ hàn Màu: Xanh

Màu mặt nạ hàn của PCB bán dẫn của chúng tôi là màu xanh lá cây, cung cấp một cái nhìn truyền thống và dễ nhận biết. Màu sắc này cũng cung cấp độ tương phản cao để dễ dàng xác định các thành phần và dấu vết,làm cho nó lý tưởng cho sản xuất bán dẫn.

Xét bề mặt:Bọc bằng vàng

PCB bán dẫn của chúng tôi được trang trí bằng mạ vàng, một loại bề mặt được sử dụng phổ biến trong ngành công nghiệp.bề mặt đồng đều cho việc đặt thành phần và đảm bảo các khớp hàn đáng tin cậy cho hiệu suất tối ưu.

Min Trace Width: 0,1mm

Chiều rộng dấu vết tối thiểu cho PCB bán dẫn của chúng tôi là 0,1mm, cho phép mạch chính xác và chính xác. Điều này đảm bảo chức năng và hiệu suất đáng tin cậy cho các thiết bị bán dẫn của bạn.

Thông qua công nghệ lỗ: Không

PCB bán dẫn của chúng tôi không sử dụng công nghệ lỗ thông qua, làm cho nó phù hợp với thiết kế mật độ cao và nhỏ gọn.Điều này cho phép sử dụng không gian trên bảng hiệu quả hơn và giảm nguy cơ tổn thương thành phần trong quá trình lắp ráp.

Kết luận, PCB bán dẫn của chúng tôi là một giải pháp đáng tin cậy và hiệu quả cho nhu cầu sản xuất bán dẫn của bạn.và chiều rộng dấu chính xáctin tưởng chúng tôi để cung cấp cho bạn với các bảng mạch in tốt nhất cho bán dẫn trên thị trường.



Đặc điểm:

  • Tên sản phẩm: PCB bán dẫn
  • Tính năng: Rogers 4003c
  • Sử dụng: Điện tử OEM
  • Xét bề mặt: mạ vàng
  • Kiểm soát trở ngại: Không
  • Dịch vụ PCB: Dịch vụ lắp ráp PCB chìa khóa
  • Từ khóa: PCB bán dẫn, Bảng mạch in bán dẫn, Nhà sản xuất PCB bán dẫn, Điện tử OEM, Rogers 4003c, HASL, Dịch vụ lắp ráp PCB hoàn chỉnh


Các thông số kỹ thuật:

Thông số kỹ thuật PCB bán dẫn
Xét bề mặt Bọc bằng vàng
Kiểm soát trở ngại Không.
Vật liệu FR-4
Màu mặt nạ hàn Xanh
Thời gian dẫn đầu 1 Tuần
Kích thước khoan Min 0,0078 ′′ (0,2mm)
Sử dụng Điện tử OEM
Kích thước lỗ 0.15mm
Tính năng Rogers 4003c
Dịch vụ PCBA Dịch vụ lắp ráp PCB chìa khóa
Tên sản phẩm PCB bán dẫn
Loại sản phẩm Bảng mạch in (PCB)
Ứng dụng Bảng mạch bán dẫn, Bảng mạch in cho bán dẫn
Nhà sản xuất Sản xuất bảng mạch bán dẫn


Ứng dụng:

PCB bán dẫn cho điện tử OEM

PCB bán dẫn, còn được gọi là bảng mạch in cho bán dẫn hoặc PCB in cho bán dẫn,là một loại PCB chuyên dụng được thiết kế đặc biệt để sử dụng trong các thiết bị bán dẫn và thiết bị điện tửNó được sử dụng rộng rãi trong các ứng dụng công nghiệp và thương mại khác nhau, làm cho nó trở thành một thành phần thiết yếu trong sản xuất điện tử tiêu dùng, điện tử ô tô, thiết bị y tế,và nhiều thiết bị điện tử khác.

Thông qua công nghệ lỗ

PCB bán dẫn được sản xuất bằng cách sử dụng công nghệ tiên tiến, và một trong những tính năng chính là sự vắng mặt của các thành phần xuyên lỗ.làm cho bảng nhỏ gọn hơn và nhẹ hơnĐiều này cũng cho phép lưu lượng tín hiệu tốt hơn và tăng độ tin cậy và hiệu suất của thiết bị điện tử.

Dịch vụ PCB: Dịch vụ lắp ráp PCB chìa khóa

Tại công ty của chúng tôi, chúng tôi cung cấp dịch vụ lắp ráp PCB chìa khóa hoàn chỉnh cho PCB bán dẫn. Điều này có nghĩa là chúng tôi có thể xử lý toàn bộ quá trình lắp ráp PCB, từ nguồn cung cấp các thành phần đến thử nghiệm và kiểm tra cuối cùng.Đội ngũ có kinh nghiệm và thiết bị tiên tiến của chúng tôi đảm bảo lắp ráp chất lượng cao và hiệu quả cho tất cả khách hàng của chúng tôi.

Thời gian thực hiện: 2 tuần

Chúng tôi hiểu tầm quan trọng của việc giao hàng kịp thời, đặc biệt là trong ngành công nghiệp điện tử nhịp độ nhanh. Đó là lý do tại sao chúng tôi đảm bảo thời gian chỉ 2 tuần cho các sản phẩm PCB bán dẫn của chúng tôi.Với quy trình sản xuất hiệu quả và kiểm soát chất lượng nghiêm ngặt, chúng tôi đảm bảo rằng khách hàng của chúng tôi nhận được đơn đặt hàng của họ đúng giờ mà không thỏa hiệp về chất lượng.

Sử dụng: Điện tử OEM

PCB bán dẫn được sử dụng rộng rãi trong thiết bị điện tử OEM (Original Equipment Manufacturer). Điều này có nghĩa là nó được sử dụng trong sản xuất các thiết bị điện tử bởi các công ty khác nhau,sau đó bán các thiết bị dưới tên thương hiệu của họ. PCB bán dẫn của chúng tôi tương thích với một loạt các thiết bị điện tử OEM, làm cho nó trở thành một lựa chọn linh hoạt và đáng tin cậy cho các nhà sản xuất.

Tính năng: Rogers 4003c

Một trong những tính năng chính của PCB bán dẫn của chúng tôi là việc sử dụng vật liệu Rogers 4003c.Vật liệu mạ sơn giảm mất mát lý tưởng cho các ứng dụng đòi hỏi hiệu suất tần số caoNó cung cấp tính chất điện và cơ học tuyệt vời, làm cho nó hoàn hảo để sử dụng trong các thiết bị bán dẫn và các thiết bị điện tử cao cấp khác.

Vị trí ứng dụng: Nhà máy sản xuất bán dẫn

Một bối cảnh ứng dụng điển hình cho PCB bán dẫn là trong một nhà máy sản xuất bán dẫn.yêu cầu PCB chất lượng cao và đáng tin cậyPCB bán dẫn của chúng tôi được thiết kế đặc biệt để đáp ứng các yêu cầu đòi hỏi của môi trường như vậy, làm cho nó trở thành sự lựa chọn hàng đầu cho các nhà sản xuất bán dẫn.

Kết luận

PCB bán dẫn là một thành phần quan trọng trong sản xuất các thiết bị điện tử và thiết bị.và tương thích với thiết bị điện tử OEM, PCB bán dẫn của chúng tôi là sự lựa chọn hoàn hảo cho các nhà sản xuất tìm kiếm các giải pháp PCB chất lượng cao và đáng tin cậy.



Tùy chỉnh:

Dịch vụ tùy chỉnh PCB bán dẫn

PCB cho bán dẫn:PCB bán dẫn của chúng tôi được thiết kế đặc biệt cho các nhu cầu độc đáo của ngành công nghiệp bán dẫn.PCB của chúng tôi là giải pháp hoàn hảo cho các ứng dụng bán dẫn của bạn.

Bảng bán dẫn:Các bảng bán dẫn tùy chỉnh của chúng tôi được thiết kế để đáp ứng các yêu cầu cụ thể của các sản phẩm bán dẫn của bạn.bảng của chúng tôi được thiết kế để tối ưu hóa hiệu suất của các thiết bị bán dẫn của bạn.

Bảng mạch in cho bán dẫn:Các bảng mạch in của chúng tôi cho các chất bán dẫn được thiết kế để cung cấp kết nối đáng tin cậy và hiệu quả cho các thành phần bán dẫn của bạn.chúng tôi đảm bảo rằng PCB của chúng tôi đáp ứng các tiêu chuẩn chất lượng cao nhất cho các ứng dụng bán dẫn của bạn.

Đặc điểm sản phẩm:

  • Min Trace Width:0.1mm
  • Đặc điểm đặc biệt:Microvias mù
  • Kích thước khoan:Min 0,0078 ‰ (0,2mm)
  • Rogers 4003c:PCB của chúng tôi được làm bằng vật liệu Rogers 4003c, được biết đến với hiệu suất tần số cao và tính chất mất mát thấp, làm cho nó trở thành sự lựa chọn lý tưởng cho các ứng dụng bán dẫn.
  • Thông qua công nghệ lỗ:PCB của chúng tôi không sử dụng công nghệ lỗ, đảm bảo quy trình sản xuất mượt mà và hiệu quả hơn cho các thiết bị bán dẫn của bạn.


Bao bì và vận chuyển:

Bao bì và vận chuyển PCB bán dẫn

PCB bán dẫn của chúng tôi được đóng gói cẩn thận để đảm bảo giao hàng an toàn cho khách hàng của chúng tôi.Mỗi tấm trước tiên được gói riêng trong bao bì chống tĩnh để bảo vệ chống lại bất kỳ thiệt hại tiềm ẩn từ điện tĩnhBao bì này cũng giúp ngăn chặn bất kỳ bụi hoặc mảnh vỡ nào xâm nhập vào bảng trong quá trình vận chuyển.

Sau khi được bọc, các bảng sau đó được đặt trong một hộp bìa cứng với vật liệu đệm để bảo vệ chúng hơn nữa trong quá trình vận chuyển.bao gồm địa chỉ của người nhận và bất kỳ hướng dẫn xử lý đặc biệt nào.

Đối với các chuyến hàng quốc tế, chúng tôi đặc biệt cẩn thận để tuân thủ tất cả các quy định hải quan và đảm bảo rằng các bảng được khai báo và đóng gói đúng cách để vận chuyển an toàn.Chúng tôi cũng cung cấp tất cả các tài liệu cần thiết cho các lô hàng quốc tế, như hóa đơn thương mại và danh sách đóng gói.

Tại Semiconductor PCB, chúng tôi ưu tiên vận chuyển kịp thời và hiệu quả để đáp ứng thời hạn của khách hàng. Chúng tôi làm việc với các công ty vận chuyển có uy tín để đảm bảo giao hàng nhanh chóng và đáng tin cậy cho sản phẩm của chúng tôi.Khách hàng cũng có tùy chọn để sắp xếp vận chuyển của riêng mình nếu thích.

Khi đến, khách hàng có thể mong đợi PCB bán dẫn của họ trong tình trạng hoàn hảo và sẵn sàng để sử dụng trong các dự án của họ.Chúng tôi tự hào về quá trình đóng gói và vận chuyển cẩn thận để đảm bảo chất lượng cao nhất và sự hài lòng cho khách hàng của chúng tôi.
