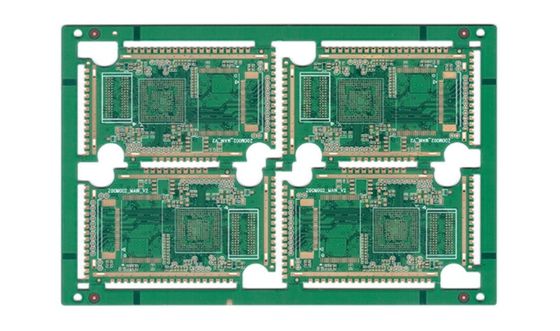

Độ mật độ cao kết nối với nhau màu trắng Silkscreen màu hóa học Nickel Palladium HDI PCB

Mô tả sản phẩm:

Quá trình ngâm vàng được sử dụng trong sản xuất bảng PCB HDI làm tăng độ bền, khả năng chống ăn mòn và tính dẫn điện.Quá trình này đảm bảo kết thúc bề mặt nhất quán và mịn mà là hoàn hảo cho các ứng dụng kết nối mật độ cao.

Các tùy chọn màu sắc màn hình lụa có sẵn cho bảng PCB HDI là màu trắng, đen, vàng, đỏ, xanh dương và nhiều màu khác, tùy thuộc vào sở thích của bạn.Tính năng này cho phép dễ dàng xác định và gắn nhãn các thành phần trên bảng.

Bảng PCB HDI được kiểm tra 100% để đảm bảo độ tin cậy và chức năng của nó. Điều này được thực hiện để đảm bảo rằng bảng không có bất kỳ khiếm khuyết hoặc trục trặc nào có thể ảnh hưởng đến hiệu suất của nó.

Tóm lại, HDI PCB Board là một bảng mạch in kết nối mật độ cao được thiết kế với công nghệ kết nối tiên tiến.Nó được sản xuất bằng cách sử dụng quá trình ngâm vàng để cung cấp độ bền cao hơnCác tùy chọn màu sắc màn hình lụa cho phép dễ dàng xác định và gắn nhãn các thành phần trên bảng.Bảng được kiểm tra 100% để đảm bảo độ tin cậy và chức năng của nó, làm cho nó hoàn hảo để sử dụng như là một bảng chính trong các ứng dụng điện tử khác nhau.

Đặc điểm:

• Tên sản phẩm: HDI PCB Board
• Độ dày PCB: 1,5 mm
• Xét nghiệm PCB: 100% kiểm tra
• Quá trình: Vàng ngâm
• Tên PCB: 4L 1+N+1 HDI Boards
• Ứng dụng: Điện tử tiêu dùng
• Đặc điểm:
• Hội đồng Công nghệ Microvia
• Bảng PCB mật độ cao
• PCB mạch nano

Các thông số kỹ thuật:

Ứng dụng:

HDI PCB Board sử dụng vật liệu thủy tinh epoxy, cụ thể là RO4350B Tg280 ° C, Er <3.48 từ Rogers Corp. Vật liệu này được biết đến với độ ổn định nhiệt cao và hằng số điện bao phủ thấp,làm cho nó lý tưởng để sử dụng trong các thiết bị điện tử hiệu suất caoHDI Printed Wiring Board có thể được thiết kế với tối đa 30 lớp, cung cấp không gian rộng rãi cho các mạch phức tạp và mật độ cao.là lý tưởng cho các ứng dụng nơi không gian là một tiền thưởng.

High Density Interconnection Printed Circuit Board có 6 lớp và kích thước bảng 300 * 210 mm, làm cho nó lý tưởng cho một loạt các ứng dụng.Một số trường hợp và kịch bản ứng dụng sản phẩm mà bảng PCB HDI có thể được sử dụng bao gồm::

• Truyền thông:HDI PCB Board được sử dụng trong một loạt các ứng dụng viễn thông, bao gồm các trạm gốc, thiết bị sợi quang và truyền thông vệ tinh.Thiết kế mật độ cao và yếu tố hình dạng nhỏ làm cho nó lý tưởng cho các ứng dụng này.
• Thiết bị y tế:HDI PCB Board cũng được sử dụng trong một loạt các thiết bị y tế, bao gồm thiết bị giám sát, thiết bị hình ảnh và hệ thống hỗ trợ sự sống.Các yếu tố hình thức nhỏ và thiết kế mật độ cao làm cho nó lý tưởng để sử dụng trong các ứng dụng quan trọng.
• Không gian và Quốc phòng:HDI PCB Board cũng được sử dụng trong một loạt các ứng dụng hàng không vũ trụ và quốc phòng, bao gồm các hệ thống điện tử, hệ thống radar và hệ thống hướng dẫn tên lửa.Thiết kế mật độ cao và yếu tố hình dạng nhỏ làm cho nó lý tưởng để sử dụng trong các ứng dụng này nơi không gian là ở mức cao.
• Điện tử tiêu dùng:HDI PCB Board cũng được sử dụng trong một loạt các thiết bị điện tử tiêu dùng, bao gồm điện thoại thông minh, máy tính bảng và máy tính xách tay.Các yếu tố hình dạng nhỏ và thiết kế mật độ cao làm cho nó lý tưởng để sử dụng trong các thiết bị di động và nhỏ gọn.
• Thiết bị công nghiệp:HDI PCB Board cũng được sử dụng trong một loạt các thiết bị công nghiệp, bao gồm robot, hệ thống tự động hóa và hệ thống kiểm soát quy trình.Thiết kế mật độ cao và yếu tố hình dạng nhỏ làm cho nó lý tưởng để sử dụng trong các ứng dụng này nơi không gian là ở mức cao.

Tóm lại, HDI PCB Board là một tấm mạch in mật độ cao rất linh hoạt và đáng tin cậy có thể được sử dụng trong một loạt các ứng dụng.Các yếu tố hình dạng nhỏ và thiết kế mật độ cao làm cho nó lý tưởng để sử dụng trong các ứng dụng nơi không gian là ở mức cao, trong khi công nghệ tiên tiến và vật liệu cao cấp đảm bảo hiệu suất và độ tin cậy tối ưu.

Tùy chỉnh:

Các sản phẩm PCB có mật độ cao (HDI) có thể được tùy chỉnh để đáp ứng nhu cầu cụ thể của bạn.

• Dịch vụ stencil: Có
• thủy tinh epoxy: RO4350B Tg280°C, Er<3.48Rogers Corp.
• Kiểm soát trở ngại: Có
• Kiểm tra PCB: 100% Kiểm tra

Sản phẩm HDI PCB Board của chúng tôi lý tưởng cho các ứng dụng PCB lớp mật độ cao, PCB kết nối tiên tiến và PCB đa lớp mật độ cao.Hãy để chúng tôi giúp bạn tạo ra một sản phẩm đáp ứng chính xác các thông số kỹ thuật của bạn.

Hỗ trợ và Dịch vụ:

Hỗ trợ kỹ thuật và dịch vụ sản phẩm HDI PCB Board bao gồm:

• Tư vấn thiết kế và hỗ trợ kỹ thuật
• Phát triển và thử nghiệm nguyên mẫu
• Dịch vụ sản xuất và lắp ráp
• Kiểm soát chất lượng và thử nghiệm
• Tài liệu sản phẩm và thông số kỹ thuật
• Các tùy chọn tùy chỉnh để đáp ứng các yêu cầu cụ thể của khách hàng
• Dịch vụ bảo hành và sửa chữa
• Đào tạo và giáo dục về sử dụng và bảo trì sản phẩm

Bao bì và vận chuyển:

Bao bì sản phẩm cho HDI PCB Board:

• HDI PCB Board sẽ được đóng gói trong một túi chống tĩnh để ngăn ngừa bất kỳ thiệt hại điện tĩnh.
• Túi chống tĩnh sẽ được đặt trong một hộp đệm bọt.
• Hộp đệm bọt sẽ được đặt trong hộp bìa có kích thước và độ bền thích hợp.
• Hộp giấy sẽ được niêm phong bằng băng dán, và một nhãn với thông tin vận chuyển của khách hàng sẽ được gắn vào hộp.

Thông tin vận chuyển cho HDI PCB Board:

• HDI PCB Board sẽ được vận chuyển thông qua một hãng vận chuyển đáng tin cậy và đáng tin cậy.
• Phương pháp vận chuyển có thể được lựa chọn bởi khách hàng dựa trên sở thích và sự khẩn cấp của giao hàng.
• Khách hàng sẽ được cung cấp một số theo dõi để theo dõi tình trạng vận chuyển của họ.
• Thời gian giao hàng có thể khác nhau tùy thuộc vào nhà vận chuyển và điểm đến của lô hàng.

FAQ:

A: Một bảng PCB HDI là một bảng mạch in kết nối mật độ cao được thiết kế để có các thành phần nhỏ hơn và dày đặc hơn để cải thiện hiệu suất và chức năng.Nó có thiết kế phức tạp và phức tạp hơn cho phép thu nhỏ của bảng.

A: Những lợi thế của việc sử dụng bảng PCB HDI bao gồm yếu tố hình dạng nhỏ hơn, truyền tín hiệu nhanh hơn, giảm mất tín hiệu, tăng độ tin cậy và chức năng lớn hơn.Nó cũng cho phép đặt nhiều thành phần trên bảng, làm cho nó lý tưởng cho các thiết bị hiệu suất cao.

A: Bảng PCB HDI được sử dụng trong một loạt các ứng dụng, bao gồm điện thoại thông minh, máy tính bảng, máy tính xách tay, máy ảnh kỹ thuật số, thiết bị y tế và thiết bị hàng không vũ trụ.Chúng là lý tưởng cho bất kỳ ứng dụng nào đòi hỏi phải thu nhỏ, hiệu suất cao, và độ tin cậy.

A: Bảng PCB HDI được sản xuất bằng cách sử dụng các công nghệ tiên tiến như khoan bằng laser, mảng xếp theo chuỗi và quy trình microvia.Quá trình sản xuất bao gồm nhiều lớp đồng và vật liệu cách nhiệt được xếp chồng lên nhau và kết nối với nhau để tạo ra một tấm ván nhỏ gọn và đáng tin cậy.

A: Số lớp tối đa mà bảng PCB HDI có thể có phụ thuộc vào sự phức tạp và kích thước của thiết kế. Tuy nhiên, hầu hết các bảng PCB HDI có từ 4 đến 10 lớp,với một số thiết kế có tới 20 lớpSố lớp có thể ảnh hưởng đến chi phí và thời gian sản xuất của bảng.
