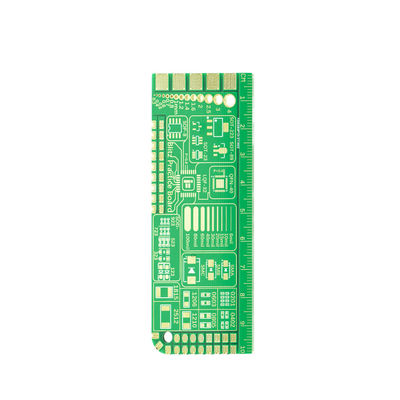

Bảng mạch in đa lớp 0.2mm-6.0mm đồng 1/3 oz đến 2 oz

Mô tả sản phẩm:

PCB kết nối mật độ cao của chúng tôi được thiết kế để đáp ứng các tiêu chuẩn công nghiệp cao nhất và phù hợp với Rohs, đảm bảo rằng nó an toàn để sử dụng trong bất kỳ ứng dụng nào.PCB lớp cao được làm bằng vật liệu tốt nhất và kỹ thuật sản xuất mới nhất, đảm bảo rằng bạn nhận được hiệu suất và độ tin cậy tốt nhất có thể.

PCB Lớp cao được thiết kế với khoảng trống màn hình lụa tối thiểu là 0,15mm, giúp dễ dàng đọc và xác định các thành phần khác nhau trên bảng.Chiều rộng đường tối thiểu và khoảng cách 3mil / 3mil đảm bảo rằng bảng có thể chứa ngay cả các thiết kế phức tạp nhất và phức tạp mà không có bất kỳ mất chất lượng hoặc hiệu suất.

PCB lớp cao của chúng tôi là giải pháp hoàn hảo cho dự án tiếp theo của bạn, cho dù bạn đang thiết kế một hệ thống điện tử phức tạp hoặc một mạch đơn giản.bạn có thể có PCB của bạn trong tay và sẵn sàng để sử dụng trong thời gian không.

Vì vậy, tại sao chờ đợi? Đặt hàng High Layer Printed Wiring Board của bạn ngay hôm nay và trải nghiệm sự khác biệt mà High Layer Circuit Board của chúng tôi có thể tạo ra trong dự án tiếp theo của bạn.

Đặc điểm:

• Tên sản phẩm: PCB cao lớp
• Màu mờ: Trắng, Đen, Vàng
• Mới nhất chiều rộng đường / khoảng cách:
• Độ dày đồng: 1/3 oz đến 2 oz
• Số lớp: Bảng nhiều lớp cao
• Phù hợp với Rohs: Có

Các thông số kỹ thuật:

Ứng dụng:

PCB đa lớp cao thường được sử dụng trong máy tính tốc độ cao, hàng không vũ trụ, thiết bị y tế và các ứng dụng quân sự.Bảng được thiết kế với vật liệu tiên tiến và công nghệ để đảm bảo độ tin cậy caoThiết kế của bảng là như vậy mà nó có thể chứa nhiều lớp mạch, làm cho nó phù hợp cho các thiết bị điện tử phức tạp.

PCB đa lớp cao được thiết kế để đáp ứng các yêu cầu của các thiết bị điện tử hiệu suất cao.15mm và khoảng trống mặt nạ hàn tối thiểu là 0.1mm. Kích thước lỗ tối thiểu là 0,2mm, và chiều rộng đường tối thiểu là 3mil / 3mil.Các thông số kỹ thuật này là rất quan trọng để đảm bảo rằng bảng có thể hỗ trợ các mạch phức tạp của các thiết bị điện tử hiện đại.

PCB đa lớp cao thường được sử dụng trong các ứng dụng yêu cầu truyền dữ liệu tốc độ cao, chẳng hạn như trong máy chủ dữ liệu, bộ định tuyến và các thiết bị mạng khác.Nó cũng được sử dụng trong các thiết bị y tế đòi hỏi độ chính xác và độ chính xác caoNgoài ra, PCB đa lớp cao được sử dụng trong các ứng dụng quân sự, chẳng hạn như radar và hệ thống truyền thông.

PCB đa lớp cao được thiết kế với các vật liệu tiên tiến như FR-4, cung cấp tính cách nhiệt tuyệt vời để ngăn chặn sự can thiệp điện.Các bảng cũng được thiết kế với một mức độ cao của độ chính xác và chính xác để đảm bảo rằng các mạch được tối ưu hóa cho hiệu suất caoBảng cũng được thiết kế để chịu được nhiệt độ cao và các yếu tố môi trường khác, làm cho nó phù hợp để sử dụng trong điều kiện khắc nghiệt.

Nhìn chung, PCB đa lớp cao là một thành phần quan trọng trong các thiết bị điện tử hiện đại đòi hỏi hiệu suất, độ chính xác và độ tin cậy cao.nhu cầu cho loại PCB này sẽ tiếp tục tăng, và nó sẽ vẫn là một thành phần thiết yếu trong việc phát triển các thiết bị điện tử phức tạp.

Tùy chỉnh:

• Màu mờ: Trắng, Đen, Vàng
• Độ dày bảng: 0,2mm đến 6,0mm
• Vật liệu: FR-4
• Độ dày đồng: 1/3 oz đến 2 oz
• Màu mặt nạ hàn: Xanh, xanh dương, đen, đỏ, vàng, trắng

Dịch vụ của chúng tôi phục vụ nhu cầu tùy chỉnh của High Density Interconnect Board và Multi Layer PCB để cung cấp cho bạn các sản phẩm chất lượng tốt nhất.

Hỗ trợ và Dịch vụ:

Hỗ trợ kỹ thuật và dịch vụ sản phẩm PCB lớp cao của chúng tôi bao gồm:

• Đánh giá thiết kế và tối ưu hóa
• Phát triển và thử nghiệm nguyên mẫu
• Tư vấn và hướng dẫn sản xuất
• Kiểm soát chất lượng và kiểm tra
• Dịch vụ sửa chữa và bảo trì
• Tài liệu kỹ thuật và đào tạo

Chúng tôi có một đội ngũ kỹ sư và kỹ thuật viên có kinh nghiệm chuyên cung cấp hỗ trợ kỹ thuật và dịch vụ hàng đầu cho khách hàng của chúng tôi.Cho dù bạn cần giúp đỡ với thiết kế một PCB phức tạp hoặc khắc phục sự cố của một vấn đề sản xuất, chúng tôi ở đây để hỗ trợ bạn từng bước trên con đường.

Bao bì và vận chuyển:

Bao bì sản phẩm

• Sản phẩm PCB lớp cao sẽ được đóng gói trong một hộp bìa cứng để đảm bảo vận chuyển an toàn.
• PCB sẽ được đặt trong một túi chống tĩnh để ngăn ngừa bất kỳ thiệt hại nào do điện tĩnh.
• Các gói sẽ được niêm phong bằng băng bền để giữ cho nó an toàn trong quá trình vận chuyển.

Vận chuyển sản phẩm:

• Một khi đơn đặt hàng được xác nhận, sản phẩm PCB lớp cao sẽ được vận chuyển trong vòng 2-3 ngày làm việc.
• Sản phẩm sẽ được vận chuyển thông qua một dịch vụ chuyển phát đáng tin cậy để đảm bảo giao hàng kịp thời.
• Một số theo dõi sẽ được cung cấp cho khách hàng để theo dõi tình trạng vận chuyển.

FAQ:

A: Sản phẩm PCB lớp cao có thể có đến 30 lớp.

A: Độ dày đồng tiêu chuẩn cho sản phẩm PCB lớp cao là 1 oz.

A: Chiều rộng và khoảng cách dấu vết tối thiểu cho sản phẩm PCB lớp cao là 3mil.

A: Kích thước bảng tối đa có sẵn cho sản phẩm PCB lớp cao là 20 inch x 20 inch.

A: Thời gian dẫn đầu cho sản phẩm PCB lớp cao thường là 5-7 ngày làm việc.
