High Layer Printed Circuit Board của chúng tôi được làm bằng vật liệu chất lượng cao nhất và công nghệ mới nhất để đảm bảo hiệu suất và độ bền vượt trội.,bạn có thể tự tin rằng PCB lớp cao của chúng tôi có thể chứa ngay cả các thiết kế phức tạp nhất.
PCB lớp cao của chúng tôi đi kèm với một khoảng trống mặt nạ hàn tối thiểu là 0,1mm, đảm bảo rằng thiết kế của bạn là chính xác và chính xác.bạn có thể chắc chắn rằng PCB Lớp cao của chúng tôi có thể xử lý hiện tại cao và các ứng dụng điện dễ dàng.
Chúng tôi cũng cung cấp một khoảng trống màn hình lụa tối thiểu là 0,15mm, đảm bảo rằng thiết kế của bạn được dán nhãn rõ ràng và dễ đọc.,ENIG, OSP, Immersion Silver, và Immersion Tin, cho phép bạn linh hoạt trong việc chọn kết thúc bề mặt phù hợp nhất với nhu cầu của dự án.
PCB lớp cao của chúng tôi là lý tưởng cho một loạt các ứng dụng, bao gồm cả hàng không vũ trụ, viễn thông, thiết bị y tế, và nhiều hơn nữa.bạn có thể mong đợi một hiệu suất đáng tin cậy và hiệu quả có thể xử lý ngay cả các thiết kế đòi hỏi nhất.
| Đặc điểm sản phẩm | Các thông số kỹ thuật |
| Tên sản phẩm | High Layer Circuit Board / High Density Interconnect PCB / High Layer Multi Level PCB |
| Độ dày tấm | 0.2mm đến 6.0mm |
| Độ dày đồng | 1/3 oz đến 2 oz |
| Thời gian dẫn đầu | 3-5 ngày |
| Mức tối thiểu chiều rộng đường / khoảng cách | 3mil/3mil |
| Tiêu chuẩn tối thiểu cho màn siết | 0.15mm |
| Kích thước lỗ | 0.2mm |
| Màu mặt nạ hàn | Xanh, xanh dương, đen, đỏ, vàng, trắng |
| Màu sợi lụa | Màu trắng, đen, vàng |
| Phù hợp với Rohs | Vâng. |
| Tối thiểu độ rõ ràng của mặt nạ hàn | 0.1mm |
Một trong những tính năng chính của sản phẩm này là kiểm soát trở ngại, đảm bảo rằng các tín hiệu điện được truyền với tốc độ nhất quán,bất kể chiều dài của dấu vết hoặc số lượng kết nốiĐiều này làm cho nó lý tưởng cho các ứng dụng nơi cần tín hiệu tốc độ cao và tần số cao, chẳng hạn như trong viễn thông, hàng không vũ trụ và thiết bị y tế.

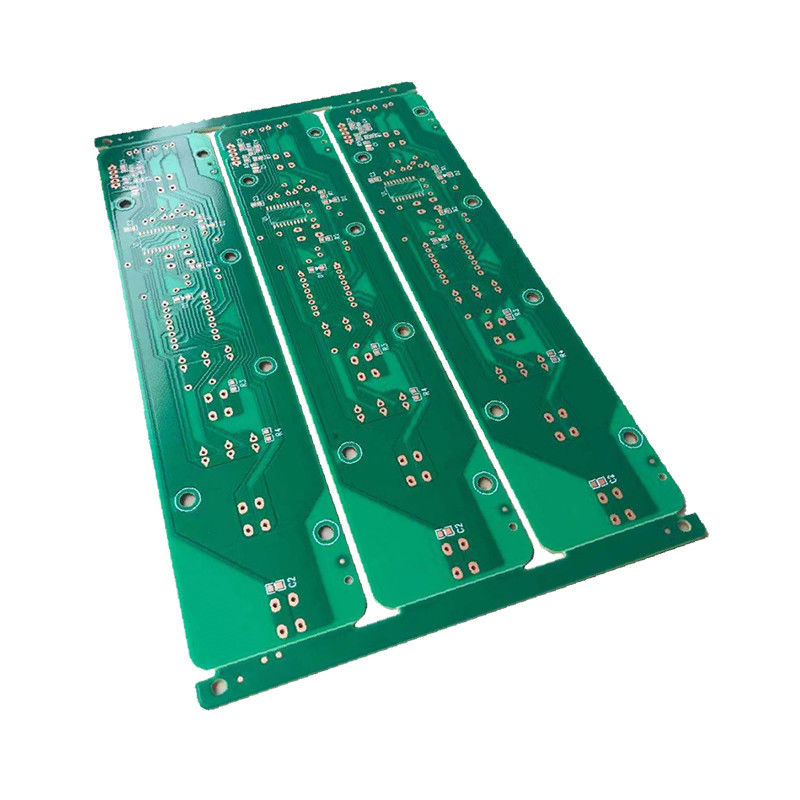

High Layer PCB Board được thiết kế để cung cấp hiệu suất cao và độ tin cậy trong một yếu tố hình thức nhỏ gọn.cho phép đặt chính xác các thành phần và giảm nguy cơ mạch ngắnSản phẩm cũng có khoảng trống màn hình lụa tối thiểu 0,15mm, đảm bảo rằng văn bản và biểu tượng trên bảng là dễ đọc và dễ đọc.
High Layer Printed Wiring Board có sẵn trong một loạt các màu sắc mặt nạ hàn, bao gồm màu xanh lá cây, xanh dương, đen, đỏ, vàng và trắng.Điều này cho phép tùy chỉnh bảng để phù hợp với các yêu cầu cụ thể của ứng dụng.
Một số ứng dụng phổ biến cho bảng PCB lớp cao bao gồm nguồn điện, xử lý tín hiệu, hệ thống điều khiển và lưu trữ dữ liệu.,máy tính bảng, và thiết bị đeo, cũng như trong hệ thống tự động hóa công nghiệp và ô tô.
Nhìn chung, High Layer PCB Board là một sản phẩm linh hoạt và đáng tin cậy có thể được sử dụng trong một loạt các ứng dụng.và sản xuất chính xác làm cho nó một sự lựa chọn lý tưởng cho các ứng dụng đòi hỏi hiệu suất cao và độ tin cậy trong một yếu tố hình thức nhỏ gọn.
Dịch vụ tùy chỉnh sản phẩm của chúng tôi cho PCB lớp cao bao gồm:
Hỗ trợ kỹ thuật và dịch vụ sản phẩm PCB lớp cao bao gồm:
Bao bì sản phẩm
Vận chuyển:
PCB lớp cao, hoặc PCB kết nối mật độ cao (HDI), là một bảng mạch in có số lớp cao và mật độ các thành phần cao.Các bảng này được thiết kế để hỗ trợ các mạch điện tử phức tạp và thường được sử dụng trong các ứng dụng nơi không gian hạn chế.
2. Những lợi ích của việc sử dụng PCB lớp cao là gì?PCB lớp cao cung cấp một số lợi thế so với PCB truyền thống, bao gồm:
Thiết kế PCB lớp cao đòi hỏi phải xem xét cẩn thận một số yếu tố, bao gồm:
PCB lớp cao được sử dụng trong nhiều ngành công nghiệp, bao gồm:
Quá trình sản xuất PCB lớp cao thường bao gồm một số bước, bao gồm:
