PCB lớp cao
Created with Pixso.

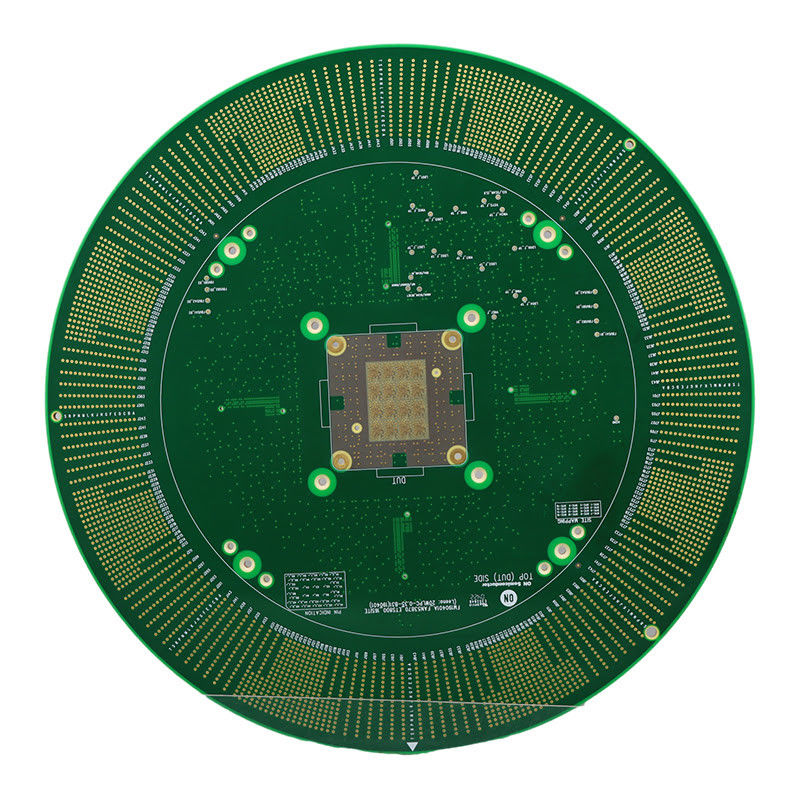

Mặt nạ hàn vàng PCB cao lớp đa lớp Pcb linh hoạt 0.2mm Độ dày

Mặt nạ hàn vàng PCB cao lớp đa lớp Pcb linh hoạt 0.2mm Độ dày

Tên thương hiệu: Ben Qiang
Số mẫu: FR-4/Rogers
MOQ: 1pcs
giá bán: custom made
Điều khoản thanh toán: Chuyển khoản ngân hàng/Alipay/PayPal
Khả năng cung cấp: 200,000 mét vuông/năm
Thông tin chi tiết
Nguồn gốc:
Shenzhen, Trung Quốc
Chứng nhận:
ISO/TS16949/RoHS/TS16949
tối thiểu Kích thước lỗ:
0,2mm
Vật liệu:
FR-4
Min. tối thiểu Line Width/Spacing Chiều rộng dòng/Khoảng cách:
3 triệu/3 triệu
Min. Tối thiểu. Solder Mask Clearance Giải phóng mặt nạ hàn:
0,1mm
Màu lụa:
Trắng, Đen, Vàng
số lớp:
Lớp cao
Min. Tối thiểu. Silkscreen Clearance Giải phóng mặt bằng lụa:
0,15mm
độ dày của bảng:
0.2mm đến 6.0mm
chi tiết đóng gói:
Bao bì chân không hạt khí
Khả năng cung cấp:
200,000 mét vuông/năm
Làm nổi bật:

Mặt nạ hàn vàng PCB lớp cao

,

PCB lớp cao Độ dày 0

,

2mm

Mô tả sản phẩm

Mặt nạ hàn vàng Bảng mạch in cấp cao với bề mặt bọc chì ngâm

Mô tả sản phẩm:

PCB lớp cao - Bảng mạch in cấp cao cấp

PCB lớp cao của chúng tôi là một bảng mạch in cấp cao cấp cung cấp chất lượng vượt trội và hiệu suất tối ưu.Nó được thiết kế với công nghệ tiên tiến để đáp ứng nhu cầu của mạch in cấp cao.

Đặc điểm sản phẩm:
  • Màu mặt nạ hàn: Xanh, xanh dương, đen, đỏ, vàng, trắng
  • Phù hợp với Rohs: Có
  • Số lớp: Lớp cao
  • Màu mờ: Trắng, Đen, Vàng
  • Mới nhất chiều rộng đường / khoảng cách:

PCB lớp cao của chúng tôi có sẵn trong nhiều màu sắc mặt nạ hàn bao gồm màu xanh lá cây, xanh dương, đen, đỏ, vàng và trắng. Nó cũng phù hợp với Rohs, đảm bảo nó đáp ứng các tiêu chuẩn môi trường.Với số lớp cao, PCB này là lý tưởng cho các thiết kế mạch phức tạp và tiên tiến.

Các tùy chọn màu sắc màn hình lụa màu trắng, đen và vàng cung cấp sự linh hoạt cho nhãn rõ ràng và dễ đọc trên PCB.PCB lớp cao của chúng tôi cung cấp mạch chính xác và chính xác cho hiệu suất tối ưu.

Đặc điểm chính:
  • PCB cấp cao
  • Công nghệ tiên tiến
  • Chất lượng cao hơn
  • Hiệu suất tối đa

PCB lớp cao của chúng tôi nổi bật như một PCB cấp cao với công nghệ tiên tiến và chất lượng vượt trội. Nó được thiết kế để cung cấp hiệu suất tối ưu cho các nhu cầu mạch cấp cao,làm cho nó là sự lựa chọn hoàn hảo cho các ứng dụng đòi hỏi.



Đặc điểm:

  • Tên sản phẩm: PCB lớp cao
  • Xét bề mặt:
    • HASL
    • ENIG
    • OSP
    • Bạc ngâm
    • Tin ngâm
  • Phù hợp với Rohs: Có
  • Màu sợi:
    • Màu trắng
    • Màu đen
    • Màu vàng
  • Kích thước lỗ: 0.2mm
  • Mới nhất chiều rộng đường / khoảng cách:
  • Bảng mạ mạ tinh vi cho hiệu suất cao
  • Bảng mạch sàn cao cho các ứng dụng tiên tiến
  • Nhiều tùy chọn hoàn thiện bề mặt cho các nhu cầu đa dạng
  • Vật liệu thân thiện với môi trường, tuân thủ RoHS
  • Tùy chọn màu sắc màn hình lụa đa năng để tùy chỉnh
  • Khoan chính xác để sản xuất PCB chính xác và đáng tin cậy
  • Thiết kế mạch chính xác cao cho hiệu suất tối ưu


Các thông số kỹ thuật:

Tên sản phẩm PCB lớp cao
Độ dày tấm 0.2mm đến 6.0mm
Độ dày đồng 1/3 oz đến 2 oz
Phù hợp với Rohs Vâng.
Tiêu chuẩn tối thiểu cho màn siết 0.15mm
Tối thiểu độ rõ ràng của mặt nạ hàn 0.1mm
Màu mặt nạ hàn Xanh, xanh dương, đen, đỏ, vàng, trắng
Mức tối thiểu chiều rộng đường / khoảng cách 3mil/3mil
Kích thước lỗ 0.2mm
Vật liệu FR-4
Thời gian dẫn đầu 3-5 ngày

PCB cấp cao với bảng kết nối in cao cấp và bảng mạch lớp ưu tú, PCB lớp cao tự hào về các thông số kỹ thuật ấn tượng.nó cung cấp tính linh hoạt cho các nhu cầu dự án khác nhau. Độ dày đồng dao động từ 1/3 oz đến 2 oz, đảm bảo kết nối mạnh mẽ và đáng tin cậy. Sản phẩm này cũng phù hợp với Rohs, đáp ứng các tiêu chuẩn công nghiệp về an toàn môi trường.Nó có độ rõ ràng tối thiểu của màn hình lụa là 0.15mm và khoảng trống mặt nạ hàn tối thiểu là 0,1mm, cho phép thiết kế chính xác và chính xác. Mặt nạ hàn có sẵn trong nhiều màu sắc khác nhau bao gồm xanh lá cây, xanh dương, đen, đỏ, vàng và trắng.

Để hiệu suất tối ưu, PCB lớp cao có chiều rộng đường tối thiểu và khoảng cách 3mil / 3mil và kích thước lỗ tối thiểu là 0,2mm.Sản phẩm này bền và có thể chịu được nhiều điều kiện hoạt động khác nhau. Với thời gian dẫn 3-5 ngày, nó cung cấp lượt quay nhanh cho các dự án khẩn cấp. Chọn PCB Lớp cao cho dự án tiếp theo của bạn và trải nghiệm chất lượng và hiệu suất hàng đầu.



Ứng dụng:

Ứng dụng PCB lớp cao và khung cảnh
Độ dày đồng

1/3 oz đến 2 oz

Xét bề mặt

HASL, ENIG, OSP, bạc ngâm, thiếc ngâm

Màu sợi lụa

Màu trắng, đen, vàng

Mức tối thiểu chiều rộng đường / khoảng cách

3mil/3mil

Tối thiểu độ rõ ràng của mặt nạ hàn

0.1mm

Ứng dụng trong thiết bị điện tử

PCB lớp cao được sử dụng rộng rãi trong các thiết bị điện tử phức tạp như điện thoại thông minh, máy tính xách tay và thiết bị y tế.Độ dày đồng cao của nó và bề mặt hoàn thiện vượt trội đảm bảo hiệu suất hiệu quả và đáng tin cậy, làm cho nó trở thành một thành phần thiết yếu trong việc sản xuất các thiết bị này.

Cảnh trong nhà máy sản xuất

Trong nhà máy sản xuất, PCB lớp cao đóng một vai trò quan trọng trong sản xuất các thiết bị điện tử.làm cho nó trở thành sự lựa chọn ưa thích để sản xuất mạch phức tạp và tinh tếViệc sử dụng bảng mạch lớp ưu tú cũng đảm bảo tuổi thọ và độ bền lâu hơn của sản phẩm cuối cùng.

Ứng dụng trong thiết bị quân sự

Do hiệu suất chất lượng cao và hiệu quả, PCB lớp cao cũng được sử dụng trong sản xuất thiết bị quân sự.Bảng dây đai in cao cấp của nó có thể chịu được nhiệt độ cực cao và môi trường khắc nghiệt, làm cho nó hoàn hảo để sử dụng trong xe quân sự, vũ khí và hệ thống truyền thông.



Tùy chỉnh:

Dịch vụ tùy chỉnh PCB lớp cao

Dịch vụ tùy biến PCB lớp cao của chúng tôi cung cấp một giải pháp tinh vi cho nhu cầu điện tử phức tạp của bạn.Các mạch in cấp trên của chúng tôi cung cấp hiệu suất chính xác và đáng tin cậy cho các bảng mạch in cấp cao.

Sản xuất tùy chỉnh

Với quy trình sản xuất tùy chỉnh của chúng tôi, chúng tôi có thể đáp ứng các yêu cầu cụ thể của bạn và cung cấp một giải pháp phù hợp với dự án của bạn.Nhóm chuyên gia của chúng tôi sẽ làm việc chặt chẽ với bạn để đảm bảo rằng PCB lớp cao của bạn đáp ứng các thông số kỹ thuật chính xác của bạn.

Kiểm soát trở ngại

Chúng tôi hiểu tầm quan trọng của việc duy trì kiểm soát trở ngại cho các bảng mạch in cao cấp của bạn.Kỹ thuật sản xuất tiên tiến của chúng tôi và thiết bị hiện đại đảm bảo rằng PCB của bạn có kiểm soát trở ngại nhất quán và chính xác cho hiệu suất tối ưu.

Chế độ giải phóng mặt nạ hàn chính xác

PCB Lớp cao của chúng tôi đi kèm với khoảng trống mặt nạ hàn tối thiểu là 0,1mm, cung cấp cho bạn độ chính xác và độ chính xác cần thiết cho thiết kế điện tử của bạn.Điều này đảm bảo rằng PCB của bạn được bảo vệ tốt và có một sự xuất hiện sạch sẽ và chuyên nghiệp.

Nhiều lớp

Các PCB lớp cao mà chúng tôi sản xuất có nhiều lớp, cung cấp cho bạn sự linh hoạt và phức tạp cần thiết cho thiết kế của bạn.Công nghệ tiên tiến của chúng tôi cho phép chúng tôi sản xuất PCB với nhiều lớp mà không ảnh hưởng đến chất lượng hoặc hiệu suất.

Kích thước lỗ mỏng

Chúng tôi có thể đạt được một kích thước lỗ tối thiểu 0,2mm cho PCB lớp cao của chúng tôi, cho phép cho các thiết kế phức tạp và chính xác.đáp ứng các thông số kỹ thuật chính xác của bạn.

Vật liệu FR-4 chất lượng cao

PCB lớp cao của chúng tôi được làm bằng vật liệu FR-4 chất lượng cao, được biết đến với tính cách điện tuyệt vời và độ bền.Điều này đảm bảo rằng PCB của bạn có thể chịu được nhiệt độ cao và môi trường khắc nghiệt, cung cấp cho bạn một giải pháp đáng tin cậy và lâu dài.



Bao bì và vận chuyển:

Bao bì PCB lớp cao và vận chuyển

PCB lớp cao của chúng tôi được đóng gói cẩn thận để đảm bảo giao hàng an toàn cho khách hàng của chúng tôi. Dưới đây là quy trình đóng gói và vận chuyển cho sản phẩm này:

Quá trình đóng gói:
  1. Mỗi PCB lớp cao được đặt trong một túi chống tĩnh để bảo vệ nó khỏi bất kỳ sự thải điện tĩnh nào trong quá trình vận chuyển.
  2. PCB được đóng gói sau đó được đặt trong một phong bì bơm để bảo vệ thêm chống lại bất kỳ thiệt hại vật lý nào.
  3. Sau đó, phong bì vỏ bong bóng được niêm phong và đặt trong một hộp bìa cứng.
  4. Các hộp được lấp đầy với vật liệu đóng gói, chẳng hạn như bọt hoặc vỏ bong bóng, để ngăn chặn PCB di chuyển trong quá trình vận chuyển.
  5. Các hộp được niêm phong và gắn nhãn với tên sản phẩm và thông tin khách hàng.
Quá trình vận chuyển:

Chúng tôi cung cấp nhiều lựa chọn vận chuyển khác nhau để phù hợp với nhu cầu của khách hàng. Phương pháp vận chuyển tiêu chuẩn của chúng tôi là thông qua dịch vụ chuyển phát đáng tin cậy, chẳng hạn như DHL hoặc FedEx.Chi phí vận chuyển và thời gian giao hàng ước tính sẽ được cung cấp tại thanh toán.

Đối với các đơn đặt hàng lớn, chúng tôi cũng cung cấp các lựa chọn vận chuyển hàng không hoặc hàng hải để giữ chi phí vận chuyển ở mức tối thiểu.Nhóm của chúng tôi sẽ làm việc với khách hàng của chúng tôi để xác định phương pháp vận chuyển hiệu quả nhất chi phí cho đơn đặt hàng cụ thể của họ.

Chúng tôi rất cẩn thận trong việc đảm bảo rằng PCB lớp cao của chúng tôi được đóng gói an toàn và vận chuyển đúng thời điểm.xin vui lòng liên hệ với đội ngũ dịch vụ khách hàng của chúng tôi để được hỗ trợ.



FAQ:

  • PCB lớp cao là một loại bảng mạch in có hơn hai lớp vật liệu dẫn điện.
Q: Những lợi thế của PCB lớp cao là gì? A:
  • PCB lớp cao cho phép thiết kế phức tạp và nhỏ gọn hơn, làm cho chúng phù hợp với các thiết bị điện tử tiên tiến.
  • Chúng cũng cung cấp sự toàn vẹn tín hiệu và kiểm soát trở ngại tốt hơn, dẫn đến hiệu suất và độ tin cậy được cải thiện.
  • PCB lớp cao cung cấp quản lý nhiệt tốt hơn, cho phép tiêu hao nhiệt và năng lượng cao hơn.
Q: Những vật liệu phổ biến được sử dụng cho PCB lớp cao là gì?
  • Các vật liệu phổ biến nhất được sử dụng cho PCB lớp cao là FR-4 (một loại mảng epoxy được tăng cường bằng thủy tinh) và polyimide (một vật liệu polymer linh hoạt).
  • Đồng là vật liệu dẫn điện được sử dụng phổ biến nhất cho các lớp PCB lớp cao.
Hỏi: Quá trình sản xuất điển hình của PCB lớp cao là gì?
  • Quá trình sản xuất PCB lớp cao bao gồm một số bước, bao gồm thiết kế bố cục mạch, in mẫu mạch trên các lớp vật liệu, khắc ra các vật liệu dư thừa,và làm sơn các lớp lại với nhau.
  • Các lớp sau đó được khoan và mạ để tạo ra các kết nối giữa chúng, và tấm cuối cùng được phủ một mặt nạ hàn bảo vệ và in nhãn thành phần.
Hỏi: Một số ứng dụng phổ biến của PCB lớp cao là gì?
  • PCB lớp cao thường được sử dụng trong các thiết bị điện tử tiên tiến, chẳng hạn như điện thoại thông minh, máy tính bảng và hệ thống máy tính.
  • Chúng cũng được sử dụng trong các ứng dụng tốc độ cao và tần số cao, chẳng hạn như viễn thông, hàng không vũ trụ và thiết bị y tế.
