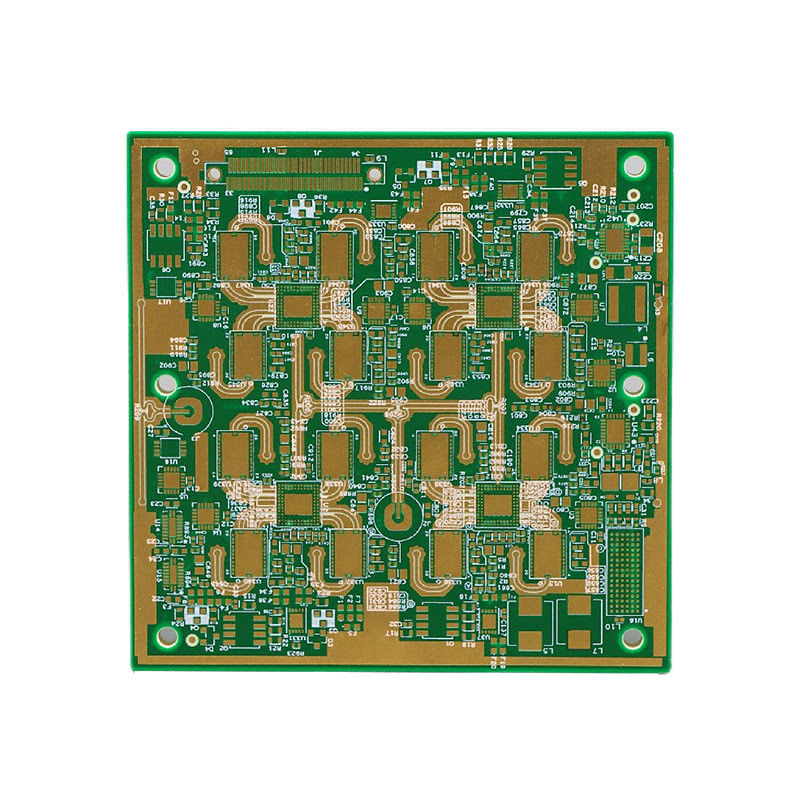

Tâm chì nhiều lớp PCB sản xuất Min Size lỗ 0.2mm

Tâm chì nhiều lớp PCB sản xuất Min Size lỗ 0.2mm

Tên thương hiệu: Ben Qiang
Số mẫu: FR-4/Rogers
MOQ: 1pcs
giá bán: custom made
Điều khoản thanh toán: Chuyển khoản ngân hàng/Alipay/PayPal
Khả năng cung cấp: 200,000 mét vuông/năm
Thông tin chi tiết
Nguồn gốc:
Shenzhen, Trung Quốc
Chứng nhận:
ISO/TS16949/RoHS/TS16949
Thời gian dẫn đầu:
3-5 ngày
Min. tối thiểu Line Width/Spacing Chiều rộng dòng/Khoảng cách:
3 triệu/3 triệu
Min. Tối thiểu. Silkscreen Clearance Giải phóng mặt bằng lụa:
0,15mm
độ dày đồng:
1/3 oz đến 2 oz
Vật liệu:
FR-4
tối thiểu Kích thước lỗ:
0,2mm
kiểm soát trở kháng:
Vâng.
Tuân thủ RoHS:
Vâng.
chi tiết đóng gói:
Bao bì chân không hạt khí
Khả năng cung cấp:
200,000 mét vuông/năm
Làm nổi bật:

Sản xuất PCB nhiều lớp bằng thiếc ngâm

,

Sản xuất PCB đa lớp 0.2mm lỗ

,

Bộ PCB đa lớp 0.2mm lỗ

Mô tả sản phẩm

PCB lớp cao với độ rõ ràng mặt nạ hàn tối thiểu 0,1 mm và số lớp cao

Mô tả sản phẩm:

Thông tin tổng quan về sản phẩm: PCB lớp cao

PCB lớp cao là một bảng mạch in cấp cao sử dụng lớp tiên tiến và công nghệ kết nối mật độ cao để đạt được hiệu suất và độ tin cậy cao.Bảng được thiết kế cho các ứng dụng đòi hỏi thiết kế phức tạp và nhỏ gọn, làm cho nó lý tưởng để sử dụng trong một loạt các ngành công nghiệp, bao gồm hàng không vũ trụ, viễn thông, y tế, và nhiều hơn nữa.

Đặc điểm chính của sản phẩm:
  • PCB lớp tiên tiến:PCB lớp cao được thiết kế với nhiều lớp, từ 6 đến 12 lớp, để chứa các thiết kế phức tạp và nhỏ gọn. Điều này cho phép mật độ các thành phần và kết nối cao hơn,làm cho nó phù hợp với các ứng dụng tốc độ cao và tần số cao.
  • PCB cấp cao:PCB lớp cao của chúng tôi được sản xuất bằng cách sử dụng các vật liệu chất lượng cao nhất và các quy trình sản xuất hiện đại. Điều này đảm bảo rằng bảng đáp ứng các tiêu chuẩn chất lượng và độ tin cậy cao nhất,làm cho nó trở thành một lựa chọn ưu tiên cho các ứng dụng quan trọng.
  • Bảng mạch Elite Layer:PCB lớp cao được coi là một bảng mạch lớp ưu tú do công nghệ tiên tiến và hiệu suất vượt trội. Nó có thể xử lý truyền dữ liệu tốc độ cao, tín hiệu tần số cao,và các ứng dụng công suất cao với sự dễ dàng, làm cho nó trở thành lựa chọn hàng đầu cho các dự án đòi hỏi.
  • Hiệu suất cao:PCB lớp cao được thiết kế để cung cấp hiệu suất đặc biệt, với chiều rộng đường dây tối thiểu và khoảng cách 3mil / 3mil. Điều này cho phép định tuyến chính xác các tín hiệu và truyền dữ liệu tốc độ cao,làm cho nó phù hợp với các ứng dụng đòi hỏi mức độ hiệu suất cao.
  • Độ tin cậy cao:PCB lớp cao được xây dựng để chịu được môi trường và ứng dụng đòi hỏi khắt khe nhất. Nó được làm từ vật liệu FR-4 chất lượng cao, có khả năng chống nhiệt tuyệt vời, chống hóa học,và sức mạnh cơ họcĐiều này đảm bảo rằng bảng có thể duy trì hiệu suất và độ tin cậy của nó ngay cả trong điều kiện cực đoan.
Thông số kỹ thuật:
  • Mức tối thiểu chiều rộng đường/sự phân cách:3mil/3mil
  • Độ dày đồng:1/3 oz đến 2 oz
  • Xét bề mặt:HASL, ENIG, OSP, bạc ngâm, thiếc ngâm
  • Kích thước lỗ:0.2mm
  • Vật liệu:FR-4
Các tùy chọn hoàn thiện bề mặt:

PCB lớp cao cung cấp nhiều tùy chọn hoàn thiện bề mặt để đáp ứng nhu cầu cụ thể của các ứng dụng khác nhau.

  • HASL (Hot Air Solder Leveling):Đây là lựa chọn hoàn thiện bề mặt phổ biến nhất cho PCB. Nó liên quan đến việc phủ tấm bằng một lớp hàn và sau đó làm mịn bằng không khí nóng.HASL cung cấp khả năng hàn tuyệt vời và phù hợp với hầu hết các ứng dụng.
  • ENIG (Vàng ngâm nickel không điện):Tùy chọn hoàn thiện bề mặt này bao gồm sơn tấm bằng một lớp niken và sau đó một lớp vàng.làm cho nó lý tưởng cho các ứng dụng độ tin cậy cao.
  • OSP (Điện bảo quản khả năng hàn hữu cơ):OSP là một lớp mỏng của vật liệu hữu cơ được áp dụng trên bề mặt đồng của bảng để bảo vệ nó khỏi oxy hóa.Nó cung cấp một bề mặt phẳng để hàn và phù hợp với các quy trình hàn không chì.
  • Vàng ngâm:Tùy chọn hoàn thiện bề mặt này liên quan đến việc ngâm tấm trong dung dịch bạc để tạo ra một lớp bạc mỏng trên bề mặt đồng.Bạc ngâm cung cấp độ dẫn xuất sắc và lý tưởng cho các ứng dụng tần số cao.
  • Tin ngâm:Tương tự như bạc ngâm, thiếc ngâm bao gồm ngâm bảng trong dung dịch thiếc để tạo ra một lớp mỏng thiếc trên bề mặt đồng.Tin ngâm cung cấp khả năng hàn tốt và phù hợp với các thiết kế mật độ cao.

Nhìn chung, PCB lớp cao là một sản phẩm hàng đầu cung cấp công nghệ tiên tiến, hiệu suất cao và độ tin cậy.và chất lượng vượt trội làm cho nó một lựa chọn hàng đầu cho một loạt các ứng dụng, làm cho nó trở thành một thành phần thiết yếu cho bất kỳ thiết bị điện tử tiên tiến nào.



Đặc điểm:

  • Tên sản phẩm: PCB lớp cao
  • Thời gian: 3-5 ngày
  • Độ dày bảng: 0,2mm đến 6,0mm
  • Kích thước lỗ: 0.2mm
  • Phù hợp với Rohs: Có
  • Màu mặt nạ hàn: Xanh, xanh dương, đen, đỏ, vàng, trắng
  • Bảng mạch sàn cao
  • Bảng nhựa mạ tinh vi
  • PCB cấp cao
  • Thời gian giao hàng nhanh
  • siêu mỏng
  • Mở nhỏ
  • Bảo vệ môi trường
  • Các tùy chọn màu sắc khác nhau


Các thông số kỹ thuật:

Các thông số kỹ thuật PCB lớp cao
Độ dày đồng 1/3 oz đến 2 oz
Xét bề mặt HASL, ENIG, OSP, bạc ngâm, thiếc ngâm
Phù hợp với RoHS Vâng.
Độ dày tấm 0.2mm đến 6.0mm
Số lớp Lớp cao
Kiểm soát trở ngại Vâng.
Mức tối thiểu chiều rộng đường / khoảng cách 3mil/3mil
Tiêu chuẩn tối thiểu cho màn siết 0.15mm
Màu mặt nạ hàn Xanh, xanh dương, đen, đỏ, vàng, trắng
Màu sợi lụa Màu trắng, đen, vàng


Ứng dụng:

PCB lớp cao: Bảng dây in cao cấp, cao cấp và cao cấp

PCB Lớp cao là một bảng dây in cao cấp, cấp cao sử dụng công nghệ tiên tiến để cung cấp hiệu suất vượt trội trong các ứng dụng tần số cao.Sản phẩm này được thiết kế để đáp ứng nhu cầu của các thiết bị điện tử hiện đại đòi hỏi mạch tốc độ cao và mật độ cao, làm cho nó trở thành một thành phần thiết yếu cho các ngành công nghiệp khác nhau như viễn thông, hàng không vũ trụ, thiết bị y tế, và nhiều hơn nữa.

Kiểm soát trở ngại để truyền tín hiệu chính xác

Một trong những tính năng chính của PCB lớp cao là kiểm soát trở kháng của nó, cho phép truyền tín hiệu chính xác và giảm nguy cơ biến dạng tín hiệu.Điều này làm cho nó lý tưởng cho các ứng dụng tần số cao đòi hỏi truyền dữ liệu chính xác và đáng tin cậy, chẳng hạn như hệ thống truyền thông không dây và thiết bị radar.

Min. Kích thước lỗ 0,2mm cho các thiết kế dày đặc và nhỏ gọn

PCB lớp cao tự hào có kích thước lỗ tối thiểu là 0,2 mm, cho phép tạo ra các thiết kế dày đặc và nhỏ gọn.Điều này đặc biệt có lợi cho các thiết bị điện tử thu nhỏ đòi hỏi một mức độ chức năng cao trong một không gian hạn chế, chẳng hạn như điện thoại thông minh, máy tính bảng và công nghệ đeo.

Độ dày đồng từ 1/3 oz đến 2 oz để tăng độ dẫn điện

Với độ dày đồng dao động từ 1/3 oz đến 2 oz, PCB Lớp cao cung cấp độ dẫn điện tăng cường để có hiệu suất và độ tin cậy tốt hơn.Tính năng này đặc biệt hữu ích cho các ứng dụng công suất cao đòi hỏi phân tán nhiệt hiệu quả và cung cấp năng lượng ổn định, chẳng hạn như nguồn điện và thiết bị công nghiệp.

Tiêu chuẩn tối thiểu của mặt nạ hàn là 0,1 mm để bảo vệ và cách nhiệt

PCB Lớp cao cũng có khoảng trống mặt nạ hàn tối thiểu là 0,1mm, cung cấp bảo vệ và cách nhiệt cho các mạch cơ bản. Điều này đảm bảo PCB vẫn ổn định và đáng tin cậy,ngay cả trong môi trường khắc nghiệt hoặc tiếp xúc với độ ẩm và chất gây ô nhiễm.

Một loạt các màu sắc mặt nạ hàn để tùy chỉnh

Để đáp ứng các nhu cầu đa dạng của các ứng dụng khác nhau, PCB Lớp cao có sẵn trong nhiều màu sắc mặt nạ hàn, bao gồm màu xanh lá cây, xanh dương, đen, đỏ, vàng và trắng.Điều này cho phép tùy chỉnh và cá nhân hóa, làm cho nó phù hợp với một loạt các thiết bị điện tử với thiết kế thẩm mỹ khác nhau.

Thích hợp cho các ứng dụng tần số cao trong các ngành công nghiệp khác nhau

PCB lớp cao là một sản phẩm linh hoạt có thể được sử dụng trong các ngành công nghiệp khác nhau cho các ứng dụng tần số cao.Công nghệ tiên tiến và hiệu suất vượt trội làm cho nó trở thành một thành phần thiết yếu cho các thiết bị điện tử hiện đạiTừ thiết bị điện tử tiêu dùng đến thiết bị công nghiệp, sản phẩm này là lựa chọn cho nhu cầu bảng dây in cao cấp, cấp cao cấp và cao cấp.

Kết luận

PCB lớp cao là một sản phẩm hàng đầu cung cấp chất lượng cao, cấp cao và hiệu suất vượt trội cho các ứng dụng tần số cao.tùy chọn độ dày đồng, độ sạch mặt nạ hàn, và màu sắc tùy chỉnh, nó phù hợp với một loạt các ngành công nghiệp và thiết bị điện tử.PCB lớp cao sẽ đóng một vai trò quan trọng trong việc đáp ứng nhu cầu của các thiết bị điện tử hiện đại cho mạch tốc độ cao và mật độ cao.



Tùy chỉnh:

Dịch vụ tùy chỉnh PCB lớp cao

Chúng tôi hiểu tầm quan trọng của độ chính xác và chất lượng trong sản phẩm của bạn,đó là lý do tại sao chúng tôi cung cấp một loạt các dịch vụ tùy chỉnh để đáp ứng các yêu cầu cụ thể của bạn.

Kích thước lỗ: 0.2mm

PCB lớp cao của chúng tôi có thể chứa một kích thước lỗ tối thiểu 0,2mm, đảm bảo rằng ngay cả các thiết kế phức tạp nhất cũng được tái tạo chính xác.

Tùy chọn kết thúc bề mặt

Chúng tôi cung cấp một loạt các tùy chọn hoàn thiện bề mặt để đáp ứng nhu cầu cụ thể của bạn, bao gồm:

  • HASL
  • ENIG
  • OSP
  • Bạc ngâm
  • Tin ngâm

Mỗi kết thúc được lựa chọn cẩn thận cho độ bền, độ dẫn điện và tương thích với ứng dụng độc đáo của bạn.

Phù hợp với RoHS

PCB lớp cao của chúng tôi hoàn toàn tuân thủ RoHS, đảm bảo rằng sản phẩm của bạn đáp ứng các tiêu chuẩn môi trường và an toàn quốc tế.

Tối thiểu, khoảng trống mặt nạ hàn: 0,1mm

Chúng tôi hiểu tầm quan trọng của khoảng trống mặt nạ hàn chính xác trong việc đảm bảo chức năng và độ tin cậy của PCB.cho bạn sự tự tin rằng PCB của bạn sẽ hoạt động theo tiêu chuẩn cao nhất.

Kiểm soát trở ngại

Với các quy trình sản xuất tiên tiến của chúng tôi, chúng tôi có thể cung cấp kiểm soát trở ngại chính xác cho PCB Lớp cao của bạn.

Chọn dịch vụ tùy chỉnh của chúng tôi cho PCB Lớp cao của bạn và trải nghiệm chất lượng, độ chính xác và độ tin cậy cao nhất cho nhu cầu bảng laminate tinh vi của bạn.



Bao bì và vận chuyển:

Bao bì PCB lớp cao và vận chuyển

PCB lớp cao của chúng tôi được đóng gói và vận chuyển cẩn thận để đảm bảo giao hàng an toàn cho khách hàng của chúng tôi.

  • Bao bì:
    • Tất cả PCB được đóng gói trong túi chống tĩnh để ngăn ngừa bất kỳ thiệt hại nào do điện tĩnh trong quá trình vận chuyển.
    • Nhiều lớp bao bì bong bóng và bọt được sử dụng để cung cấp đệm và bảo vệ cho PCB.
    • Các túi chống tĩnh sau đó được đặt trong các hộp bìa cứng để bảo vệ PCB hơn nữa.
    • Các hộp được niêm phong bằng băng dán chất lượng cao để ngăn ngừa bất kỳ thiệt hại hoặc mất mát nào trong quá trình vận chuyển.
  • Vận chuyển:
    • Chúng tôi cung cấp các lựa chọn vận chuyển khác nhau để phù hợp với nhu cầu của khách hàng, bao gồm cả vận chuyển bằng không, biển và mặt đất.
    • Chúng tôi làm việc với các công ty vận chuyển đáng tin cậy để đảm bảo giao hàng kịp thời và an toàn cho sản phẩm của chúng tôi.
    • Tất cả các lô hàng được theo dõi và khách hàng sẽ nhận được một số theo dõi để theo dõi tình trạng của đơn đặt hàng của họ.
    • Các hướng dẫn xử lý đặc biệt, nếu có, sẽ được thông báo rõ ràng cho công ty vận chuyển để đảm bảo giao hàng PCB an toàn.
