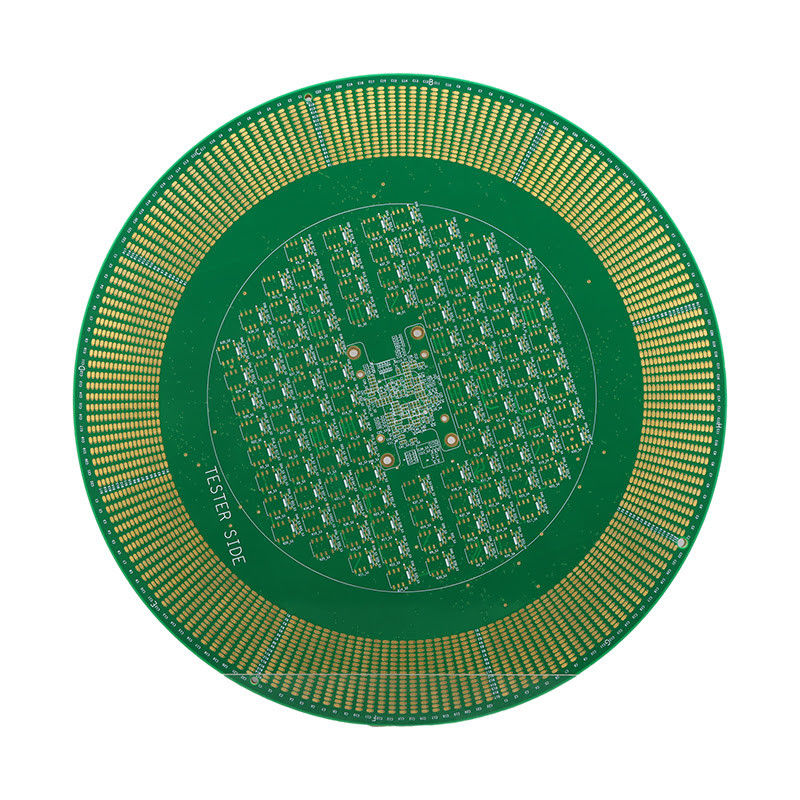

Mặt nạ hàn đỏ lớp cao PCB OSP nhiều lớp bảng mạch in

Mô tả sản phẩm:

PCB lớp cao, còn được gọi là bảng mạch in cao cấp, là các bảng mạch tiên tiến được thiết kế với nhiều lớp vật liệu dẫn điện và lớp cách nhiệt.Những PCB cao cấp này đã trở thành một thành phần thiết yếu trong các thiết bị điện tử khác nhau, cung cấp một nền tảng đáng tin cậy và hiệu quả cho các thành phần điện tử để kết nối và giao tiếp với nhau.

PCB lớp cao thường được sử dụng trong các thiết bị điện tử phức tạp như điện thoại thông minh, máy tính và thiết bị y tế.Chúng được thiết kế với độ chính xác và chính xác cao để đáp ứng các yêu cầu đòi hỏi của các thiết bị này, làm cho chúng trở thành một phần không thể thiếu của ngành công nghiệp công nghệ hiện đại.

PCB lớp cao được thiết kế với nhiều lớp, thường dao động từ 4 đến 20 lớp, tùy thuộc vào độ phức tạp của thiết bị điện tử.Những lớp này được xếp chồng lên nhau với vật liệu cách nhiệt ở giữa, tạo ra một thiết kế nhỏ gọn và hiệu quả cho phép truyền tín hiệu tốc độ cao và giảm nhiễu điện từ.

Kiểm soát trở ngại là một tính năng quan trọng trong PCB lớp cao vì nó đảm bảo sự ổn định và nhất quán của các tín hiệu điện đi qua bảng.các thành phần điện tử có thể hoạt động ở hiệu suất tối ưu của chúng, kết quả là một thiết bị điện tử chất lượng cao và đáng tin cậy.

Đồng là vật liệu dẫn điện được sử dụng phổ biến nhất trong PCB, và độ dày của nó là một yếu tố quan trọng trong việc xác định hiệu suất của bảng.PCB lớp cao cung cấp nhiều tùy chọn độ dày đồng, từ 1/3 oz đến 2 oz, cho phép linh hoạt trong thiết kế và đáp ứng nhu cầu cụ thể của các thiết bị điện tử khác nhau.

Độ dày của bảng PCB rất quan trọng trong việc xác định độ bền và độ cứng của nó.để cung cấp sức mạnh và sự ổn định cần thiết cho thiết bị điện tửĐiều này cũng cho phép tùy chỉnh để đáp ứng các yêu cầu cụ thể của thiết bị.

Mặt nạ hàn là một lớp bảo vệ được áp dụng trên PCB để ngăn chặn mạch ngắn và ăn mòn.1mm trong PCB lớp cao đảm bảo rằng mặt nạ hàn được áp dụng chính xác mà không có sự can thiệp với các thành phần điện, cung cấp một bề mặt mượt mà và đáng tin cậy cho các thành phần được hàn vào.

• Số lớp: Lớp cao
• Kiểm soát trở ngại: Có
• Độ dày đồng: 1/3 oz đến 2 oz
• Độ dày bảng: 0,2mm đến 6,0mm
• Tối thiểu, khoảng trống mặt nạ hàn: 0,1mm

Tóm lại, PCB lớp cao là một thành phần thiết yếu trong các thiết bị điện tử hiện đại, cung cấp một nền tảng nhỏ gọn, hiệu quả và đáng tin cậy cho các thành phần điện tử để giao tiếp và hoạt động.Với các tính năng như kiểm soát trở kháng, tùy chọn độ dày đồng và độ sạch mặt nạ hàn chính xác, PCB lớp cao cung cấp hiệu suất cao và tính linh hoạt để đáp ứng các yêu cầu đòi hỏi của các thiết bị điện tử khác nhau.

Đặc điểm:

• Tên sản phẩm: PCB lớp cao
• Vòng mạch PCB cấp cao
• Các tấm mạch in cao cấp
• Số lớp cao
• Công nghệ mạch tiên tiến
• Tối thiểu độ rõ ràng của màn in lụa: 0.15mm
• Độ dày bảng: 0,2mm đến 6,0mm
• Xét bề mặt:
  • HASL
  • ENIG
  • OSP
  • Bạc ngâm
  • Tin ngâm
• Phù hợp với Rohs: Có
• Mới nhất chiều rộng đường / khoảng cách:

Các thông số kỹ thuật:

Ứng dụng:

PCB lớp cao, còn được gọi là bảng in lớp cao, đề cập đến một loại bảng mạch in có số lớp cao.Những tấm cao lớp được thiết kế để đáp ứng nhu cầu ngày càng tăng cho nhỏ hơn, thiết bị điện tử nhẹ hơn và phức tạp hơn. Chúng thường được sử dụng trong các ngành công nghiệp khác nhau như viễn thông, y tế, hàng không vũ trụ và quân sự.Sau đây là các đặc điểm chính của PCB lớp cao:

PCB lớp cao được đặc trưng bởi số lớp cao của chúng, dao động từ 8 đến 50 lớp hoặc nhiều hơn. Điều này cho phép mật độ các thành phần cao hơn và thiết kế mạch phức tạp hơn,làm cho chúng lý tưởng cho các thiết bị điện tử hiệu suất caoCác lớp được kết nối thông qua đường dẫn, cho phép truyền tín hiệu và điện giữa các lớp khác nhau.

PCB lớp cao có thể được hoàn thiện bằng nhiều loại lớp bề mặt khác nhau, tùy thuộc vào ứng dụng và yêu cầu cụ thể.ENIG (Vàng ngâm nickel không điện), OSP (Organic Solderability Preservative), Immersion Silver, và Immersion Tin.ngăn ngừa ăn mòn và đảm bảo khả năng hàn tốt.

Mặt nạ hàn là một lớp mỏng của polyme được áp dụng trên các dấu vết đồng để bảo vệ chúng khỏi oxy hóa và để ngăn chặn cầu hàn trong quá trình hàn.một khoảng trống mặt nạ hàn tối thiểu là 0.1mm là cần thiết để đảm bảo cách nhiệt thích hợp giữa các dấu vết và miếng đệm cách nhau gần.

Độ rộng và khoảng cách đường liên quan đến khoảng cách tối thiểu giữa hai dấu vết đồng trên PCB.cho phép thiết kế mạch nhỏ gọn và phức tạp hơnĐiều này cũng đòi hỏi các kỹ thuật sản xuất tiên tiến và thiết bị chính xác để đạt được kích thước nhỏ như vậy.

PCB lớp cao có sẵn trong một loạt các độ dày bảng, từ 0,2 mm đến 6,0 mm.Điều này cho phép linh hoạt trong thiết kế và khả năng chứa các loại thành phần và kết nối khác nhauCác bảng mỏng hơn phù hợp với các thiết bị nhỏ gọn, trong khi các bảng dày hơn được sử dụng cho các ứng dụng công suất cao.

PCB lớp cao được sử dụng rộng rãi trong các ngành công nghiệp và ứng dụng khác nhau, bao gồm:

• Truyền thông:Với nhu cầu ngày càng tăng về truyền dữ liệu tốc độ cao và truyền thông không dây, PCB lớp cao được sử dụng trong sản xuất bộ định tuyến, chuyển mạch, trạm cơ sở và các thiết bị mạng khác.
• Y tế:PCB lớp cao được sử dụng trong các thiết bị y tế như máy MRI, thiết bị siêu âm và hệ thống giám sát bệnh nhân do độ chính xác và độ tin cậy cao của chúng.
• Hàng không vũ trụ và quân sự:Các ngành công nghiệp này đòi hỏi các thiết bị điện tử hiệu suất cao và đáng tin cậy cho các hệ thống truyền thông, điều hướng và phòng thủ.PCB lớp cao được sử dụng để đáp ứng các yêu cầu này và chịu được môi trường khắc nghiệt.
• Điện tử tiêu dùng:Nhu cầu về các thiết bị điện tử nhỏ hơn và tiên tiến hơn, chẳng hạn như điện thoại thông minh, máy tính bảng và công nghệ đeo, đã dẫn đến việc sử dụng PCB lớp cao trong sản xuất của chúng.

Kết luận, PCB lớp cao là một thành phần quan trọng trong sự phát triển của các thiết bị điện tử tiên tiến.và tính linh hoạt làm cho chúng phù hợp với các ứng dụng và kịch bản khác nhau, thúc đẩy đổi mới và tiến bộ trong ngành công nghiệp điện tử.

Tùy chỉnh:

Tại High-Tier Printed Circuit Boards, chúng tôi cung cấp các bảng mạch PCB cấp cao với các tùy chọn tùy chỉnh để đáp ứng các yêu cầu cụ thể của bạn.Đội ngũ kinh nghiệm của chúng tôi tận tâm cung cấp cho bạn các sản phẩm và dịch vụ chất lượng cao nhất.

• Tiêu chuẩn tối thiểu cho mặt nạ hàn:0.1mm
• Phù hợp với Rohs:Vâng.
• Độ dày tấm:0.2mm đến 6.0mm
• Màu sợi:Màu trắng, đen, vàng
• Mức tối thiểu chiều rộng đường/sự phân cách:3mil/3mil

Dịch vụ tùy chỉnh của chúng tôi cho phép bạn cá nhân hóa các bảng mạch in lớp cao theo nhu cầu độc đáo của bạn.Bạn có thể chọn từ một loạt các tùy chọn để tạo ra một PCB đáp ứng các yêu cầu cụ thể của bạnbao gồm:

• Độ dày bảng tùy chỉnh
• Lựa chọn màu mực
• Khả năng giải phóng mặt nạ hàn tùy chỉnh
• Lựa chọn chiều rộng và khoảng cách đường
• Tuân thủ các tiêu chuẩn Rohs

Với dịch vụ tùy chỉnh của chúng tôi, bạn có thể đảm bảo rằng bảng mạch PCB cấp cao của bạn sẽ được thiết kế phù hợp với các thông số kỹ thuật chính xác của bạn, đảm bảo chất lượng và hiệu suất cao nhất.

Chọn bảng mạch in cao cấp cho nhu cầu PCB cấp cao của bạn và trải nghiệm dịch vụ tùy chỉnh hàng đầu của chúng tôi.

Bao bì và vận chuyển:

Cảm ơn bạn đã chọn PCB lớp cao của chúng tôi. Để đảm bảo giao hàng an toàn cho sản phẩm của bạn, chúng tôi đã thiết kế cẩn thận quy trình đóng gói và vận chuyển của chúng tôi.Mục tiêu của chúng tôi là cung cấp cho bạn một trải nghiệm không rắc rối và để cung cấp sản phẩm của bạn trong tình trạng hoàn hảo.

PCB lớp cao của chúng tôi được đóng gói bằng vật liệu chất lượng cao để bảo vệ chúng khỏi bất kỳ thiệt hại tiềm tàng nào trong quá trình vận chuyển.Chúng được đặt đầu tiên trong túi chống tĩnh để ngăn chặn bất kỳ điện tĩnhCác túi sau đó được niêm phong và đặt trong một hộp bìa cứng với vật liệu đệm đầy đủ để hấp thụ bất kỳ cú sốc hoặc va chạm nào trong quá trình vận chuyển.

Chúng tôi cũng cung cấp các tùy chọn đóng gói tùy chỉnh cho các đơn đặt hàng hàng loạt hoặc yêu cầu cụ thể. Vui lòng liên hệ với đội ngũ dịch vụ khách hàng của chúng tôi để biết thêm thông tin.

Chúng tôi làm việc với các công ty vận chuyển có uy tín để đảm bảo giao hàng kịp thời và an toàn cho PCB lớp cao của bạn.với thời gian giao hàng ước tính 5-7 ngày làm việcĐối với các đơn đặt hàng khẩn cấp, chúng tôi cũng cung cấp các tùy chọn vận chuyển nhanh với chi phí bổ sung.

Một khi đơn hàng của bạn đã được gửi đi, chúng tôi sẽ cung cấp cho bạn một số theo dõi để bạn có thể theo dõi tình trạng của gói hàng của bạn.Xin lưu ý rằng bất kỳ thuế hải quan hoặc nhập khẩu nào có thể áp dụng và sẽ là trách nhiệm của người nhận.

Khi nhận được PCB lớp cao của bạn, vui lòng kiểm tra cẩn thận các gói cho bất kỳ dấu hiệu thiệt hại. Nếu bạn nhận thấy bất kỳ, xin vui lòng chụp ảnh và liên hệ với chúng tôi ngay lập tức.Chúng tôi sẽ làm việc với bạn để giải quyết mọi vấn đề và đảm bảo sự hài lòng của bạn.

Cảm ơn một lần nữa vì đã chọn PCB lớp cao của chúng tôi. Chúng tôi đánh giá cao doanh nghiệp của bạn và cố gắng cung cấp cho bạn các sản phẩm và dịch vụ tốt nhất. Nếu bạn có bất kỳ câu hỏi hoặc mối quan tâm nào khác, chúng tôi sẽ cung cấp cho bạn các sản phẩm và dịch vụ tốt nhất.Xin đừng ngần ngại liên lạc với chúng tôi..

FAQ:

• PCB lớp cao chủ yếu được sử dụng trong thiết kế và sản xuất các mạch điện tử phức tạp, chẳng hạn như thiết bị truyền thông tốc độ cao, bo mạch chủ máy tính và thiết bị y tế.

• PCB lớp cao cho phép nhiều thành phần và kết nối được đặt trên một bảng duy nhất, làm tăng chức năng tổng thể của mạch.
• Nó cũng cho phép thiết kế nhỏ hơn và nhỏ gọn hơn, làm cho nó phù hợp với các thiết bị có không gian hạn chế.
• Nhiều lớp cũng cung cấp sự toàn vẹn tín hiệu được cải thiện và giảm nhiễu điện từ.
• PCB lớp cao có thể xử lý công suất cao hơn và hoạt động ở tần số cao hơn, làm cho nó lý tưởng cho các ứng dụng hiệu suất cao.
• Nó cung cấp quản lý nhiệt tốt hơn, rất cần thiết cho các mạch tạo ra nhiều nhiệt.

• Vật liệu được sử dụng phổ biến nhất cho PCB lớp cao là FR-4, một loại mảng epoxy được tăng cường bằng thủy tinh.
• Các vật liệu khác như polyimide và PTFE cũng có thể được sử dụng cho các ứng dụng chuyên biệt.
• Các lớp dẫn điện thường được làm bằng đồng, với độ dày và bề mặt khác nhau.
• Mặt nạ hàn và màn hình lụa được sử dụng để bảo vệ và dán nhãn PCB.
• PCB lớp cao cũng có thể bao gồm các vật liệu bổ sung như tản nhiệt và chất làm cứng để tăng chức năng và độ bền.

• Quá trình sản xuất PCB lớp cao bao gồm một số bước, bao gồm thiết kế bố trí mạch, in mẫu mạch trên các lớp của bảng,và khắc ra đồng dư thừa để tạo ra các kết nối cần thiết.
• Các lớp sau đó được dán cùng với chất kết dính và nhiệt, và các lỗ được khoan để đặt các thành phần.
• Bảng sau đó được phủ mặt nạ hàn và mực lụa, và kết thúc cuối cùng được áp dụng trên bề mặt của các lớp đồng.
• Sau đó, các bảng được thử nghiệm, kiểm tra và lắp ráp với các thành phần để tạo ra sản phẩm cuối cùng.
• Toàn bộ quá trình được tự động hóa cao và đòi hỏi các máy móc tiên tiến và các kỹ thuật viên có tay nghề.

• Số lớp cần thiết để phù hợp với thiết kế mạch và kích thước của bảng là những yếu tố thiết yếu cần xem xét.
• Loại và mật độ của các thành phần và tính toàn vẹn tín hiệu cần thiết cũng đóng một vai trò quan trọng trong quá trình thiết kế.
• Khả năng quản lý nhiệt và xử lý năng lượng cũng nên được tính đến.
• Ngoài ra, khả năng sản xuất và chi phí nên được xem xét để đảm bảo thiết kế là khả thi và hiệu quả về chi phí.
• Cũng quan trọng phải tuân thủ các tiêu chuẩn và hướng dẫn về an toàn và độ tin cậy của ngành.
