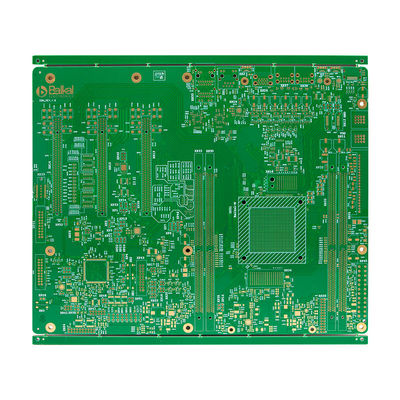

FR 4 Hdi PCB đa lớp với bề mặt bằng bạc ngâm

Mô tả sản phẩm:

PCB lớp cao là một bảng kết nối mật độ cao được thiết kế cho các ứng dụng hiệu suất cao.bảng này có thể xử lý các thiết kế phức tạp và đòi hỏi, làm cho nó trở thành lựa chọn hàng đầu cho các ngành công nghiệp như hàng không vũ trụ, viễn thông và thiết bị y tế.

PCB Lớp cao là một bảng đa lớp bao gồm nhiều lớp các dấu vết đồng, lớp phủ với nhau với các lớp cách nhiệt.làm cho nó có thể phù hợp với nhiều thành phần và kết nối trên một bảng duy nhấtĐiều này dẫn đến một tấm nhỏ hơn và nhỏ gọn hơn, trong khi vẫn duy trì khả năng hiệu suất cao.

PCB lớp cao có sẵn với nhiều tùy chọn hoàn thiện bề mặt để đáp ứng các yêu cầu ứng dụng khác nhau.

• HASL (Hot Air Solder Leveling)
• ENIG (Vàng ngâm nickel không điện)
• OSP (Cơ chế bảo quản khả năng hàn hữu cơ)
• Bạc ngâm
• Tin ngâm

Mỗi lựa chọn hoàn thiện bề mặt cung cấp những lợi ích riêng của nó, chẳng hạn như khả năng hàn tốt hơn, khả năng chống ăn mòn và hiệu quả chi phí.

PCB lớp cao cũng cung cấp một loạt các tùy chọn màu sắc màn hình lụa cho mục đích dán nhãn và nhận dạng.

• Màu trắng
• Màu đen
• Màu vàng

Những màu sắc này rất dễ nhìn thấy và bền, đảm bảo ghi rõ và dễ đọc trên bảng.

PCB lớp cao có sẵn trong một loạt các độ dày bảng, từ 0,2 mm đến 6,0 mm. Điều này cho phép linh hoạt trong thiết kế và khả năng đáp ứng các yêu cầu cụ thể cho các ứng dụng khác nhau.

Với PCB lớp cao, kiểm soát trở kháng là có thể, đảm bảo độ chính xác và ổn định của truyền tín hiệu.nơi ngay cả sự thay đổi nhỏ trong trở kháng có thể gây ra sự biến dạng tín hiệu.

PCB lớp cao tuân thủ các quy định RoHS (Hạn chế các chất nguy hiểm), đảm bảo rằng nó không chứa các vật liệu nguy hiểm như chì, thủy ngân và cadmium.Điều này làm cho nó thân thiện với môi trường và an toàn để sử dụng trong các ngành công nghiệp khác nhau.

• Số lớp cao cho phép thiết kế phức tạp và nhỏ gọn hơn
• Kết nối mật độ cao để cải thiện hiệu suất
• Một loạt các tùy chọn màu sắc bề mặt và màn hình lụa
• Tùy chọn độ dày bảng linh hoạt
• Kiểm soát trở ngại để truyền tín hiệu chính xác
• Tuân thủ RoHS cho an toàn môi trường

PCB Lớp cao là sự lựa chọn hoàn hảo cho các ứng dụng hiệu suất cao đòi hỏi một tấm ván nhỏ gọn và đáng tin cậy.và tuân thủ các quy định của ngànhChọn PCB lớp cao cho dự án tiếp theo của bạn và trải nghiệm sự khác biệt nó có thể tạo ra.

Đặc điểm:

1. Tên sản phẩm: PCB lớp cao
2. Số lớp: Lớp cao
3. Độ dày đồng: 1/3 oz đến 2 oz
4. Tối thiểu, khoảng trống mặt nạ hàn: 0,1mm
5. Tối thiểu độ rõ ràng của màn in lụa: 0.15mm
6. Phù hợp với Rohs: Có

Các thông số kỹ thuật:

Ứng dụng:

PCB lớp cao, còn được gọi là High Layer Printed Wiring Board hoặc High Layer Printed Circuit Board, là một sản phẩm tiên tiến đang biến đổi thế giới các thiết bị điện tử.Với các tính năng tiên tiến và hiệu suất vượt trội, nó là sự lựa chọn của các kỹ sư, nhà thiết kế và nhà sản xuất trong nhiều ngành công nghiệp.

• Độ dày tấm:PCB lớp cao của chúng tôi có độ dày từ 0,2 mm đến 6,0 mm, làm cho chúng phù hợp với nhiều ứng dụng.Độ dày của bảng là rất quan trọng vì nó xác định độ cứng và ổn định của bảng mạch.
• Kích thước lỗ:Với kích thước lỗ tối thiểu 0,2mm, PCB lớp cao của chúng tôi cung cấp khoan chính xác và chính xác, đảm bảo sự phù hợp hoàn hảo cho các thành phần.làm cho nó lý tưởng cho các thiết kế phức tạp.
• Tối thiểu:PCB Lớp cao của chúng tôi có độ rõ ràng màn hình lụa tối thiểu 0,15mm, đảm bảo in rõ ràng và chính xác trên bảng.Điều này làm cho nó dễ dàng hơn cho các kỹ sư và kỹ thuật viên để xác định và làm việc với các thành phần khác nhau trên bảng.
• Màu sợi:Chúng tôi cung cấp một loạt các màu sắc màn hình lụa cho PCB lớp cao của chúng tôi, bao gồm trắng, đen và vàng.làm cho nó dễ dàng hơn để đọc và hiểu bố trí mạch.
• Độ dày đồng:PCB lớp cao của chúng tôi đi kèm với các tùy chọn độ dày đồng dao động từ 1/3 oz đến 2 oz. Điều này xác định lượng dòng điện mà bảng có thể xử lý và mức độ toàn vẹn tín hiệu mà nó có thể duy trì,làm cho nó phù hợp với một loạt các ứng dụng điện tử.

Nhờ các tính năng tiên tiến và hiệu suất vượt trội của nó, PCB lớp cao có nhiều ứng dụng và có thể được sử dụng trong nhiều kịch bản khác nhau.

1. Điện tử tiêu dùng:PCB lớp cao được sử dụng rộng rãi trong các thiết bị điện tử tiêu dùng như điện thoại thông minh, máy tính xách tay, máy tính bảng và máy chơi game.và hiệu suất vượt trội làm cho chúng lý tưởng cho các thiết bị này.
2. Ngành ô tô:Với việc sử dụng ngày càng nhiều hệ thống điện tử trong xe, PCB lớp cao đang trở nên thiết yếu trong ngành công nghiệp ô tô.các bảng này được sử dụng trong các thành phần khác nhau của một chiếc xe.
3. Thiết bị công nghiệp:Thiết bị công nghiệp như bảng điều khiển, nguồn điện và cảm biến đòi hỏi các bảng mạch đáng tin cậy và mạnh mẽ.làm cho chúng trở thành một lựa chọn phổ biến trong lĩnh vực công nghiệp.
4. Thiết bị y tế:Ngành y tế đòi hỏi các thiết bị điện tử chất lượng cao và chính xác, và PCB lớp cao là sự phù hợp hoàn hảo cho yêu cầu này.Máy siêu âm, và các hệ thống theo dõi bệnh nhân.
5. Không gian và Quốc phòng:PCB lớp cao cũng được sử dụng rộng rãi trong ngành công nghiệp hàng không vũ trụ và quốc phòng.Các tiêu chuẩn chất lượng nghiêm ngặt và các yêu cầu hiệu suất cao làm cho chúng trở thành sự lựa chọn ưa thích cho các hệ thống điện tử trong máy bay, vệ tinh, và thiết bị quân sự.

Kết luận, PCB lớp cao là một sản phẩm thay đổi trò chơi đang cách mạng hóa thế giới công nghệ bảng mạch với các tính năng tiên tiến và hiệu suất vượt trội,nó là lựa chọn cho một loạt các ngành công nghiệp và ứng dụngCác tùy chọn tùy chỉnh của nó, chẳng hạn như độ dày bảng, kích thước lỗ, màu sợi lụa và độ dày đồng, làm cho nó phù hợp với các yêu cầu thiết kế và hiệu suất khác nhau.Khi công nghệ tiếp tục tiến bộ, PCB lớp cao sẽ tiếp tục đóng một vai trò quan trọng trong việc cung cấp năng lượng cho các thiết bị điện tử thúc đẩy thế giới của chúng ta.

Tùy chỉnh:

PCB lớp cao có thể tùy biến này (High Density Interconnect Board) cung cấp một giải pháp kết nối mật độ cao cho các thiết kế điện tử phức tạp của bạn.PCB này có thể xử lý dòng điện cao và cung cấp khả năng phân tán nhiệt tuyệt vờiChiều rộng đường dây tối thiểu và khoảng cách 3mil/3mil cho phép mạch chính xác và phức tạp. Và như một sản phẩm tuân thủ Rohs, bạn có thể chắc chắn về sự thân thiện với môi trường của nó.

• Độ dày đồng: 1/3 oz đến 2 oz
• Bảng kết nối mật độ cao
• Mới nhất chiều rộng đường / khoảng cách:
• Phù hợp với Rohs
• Xét bề mặt: HASL, ENIG, OSP, bạc ngâm, thiếc ngâm
• Tối thiểu độ rõ ràng của màn in lụa: 0.15mm

Với dịch vụ tùy biến PCB lớp cao của chúng tôi, bạn có tùy chọn lựa chọn từ nhiều kết thúc bề mặt khác nhau bao gồm HASL, ENIG, OSP, Immersion Silver và Immersion Tin.Điều này cho phép bạn chọn tốt nhất kết thúc cho ứng dụng và yêu cầu cụ thể của bạnNgoài ra, khoảng trống màn hình lụa tối thiểu là 0,15mm đảm bảo ghi rõ ràng và chính xác trên PCB của bạn.

High Density Interconnect Board của chúng tôi lý tưởng cho các thiết kế PCB đa cấp cao, cung cấp cho bạn mật độ và kết nối cần thiết cho các mạch phức tạp của bạn.Tin tưởng chúng tôi để cung cấp một chất lượng cao và đáng tin cậy PCB lớp cao đáp ứng chính xác các thông số kỹ thuật và yêu cầu của bạn.

Bao bì và vận chuyển:

PCB lớp cao của chúng tôi được đóng gói cẩn thận và vận chuyển để đảm bảo giao hàng an toàn cho khách hàng của chúng tôi.

• Mỗi PCB Lớp cao được bọc riêng trong túi chống tĩnh để bảo vệ chống điện tĩnh.
• Các PCB được bọc sau đó được đặt trong các hộp bìa cứng với một lớp bọt hấp thụ sốc để ngăn ngừa bất kỳ thiệt hại nào trong quá trình vận chuyển.
• Ngoài ra, chúng tôi sử dụng vật liệu đóng gói chống ẩm để bảo vệ PCB khỏi bất kỳ yếu tố môi trường nào trong quá trình vận chuyển.
• Đối với đơn đặt hàng lớn hơn, chúng tôi sử dụng pallet để xếp chồng và vận chuyển PCB một cách an toàn.

Chúng tôi cung cấp các lựa chọn vận chuyển khác nhau để đáp ứng nhu cầu của bạn:

• Giao hàng tiêu chuẩn: Phương pháp vận chuyển mặc định của chúng tôi là bằng đường hàng không hoặc đường biển, tùy thuộc vào điểm đến.
• Giao hàng nhanh: Đối với các đơn đặt hàng khẩn cấp, chúng tôi cung cấp dịch vụ vận chuyển nhanh.
• Vận chuyển quốc tế: Chúng tôi vận chuyển PCB lớp cao của chúng tôi trên toàn thế giới để phục vụ khách hàng toàn cầu của chúng tôi.

Khi đơn hàng của bạn được gửi đi, chúng tôi sẽ cung cấp cho bạn một số theo dõi để bạn có thể theo dõi tiến độ giao hàng của bạn.Nhóm của chúng tôi làm việc chặt chẽ với các đối tác vận chuyển của chúng tôi để đảm bảo giao hàng kịp thời và hiệu quả của đơn đặt hàng của bạn.

Tại High Layer PCB, chúng tôi rất cẩn thận trong việc đóng gói và vận chuyển sản phẩm của chúng tôi để đảm bảo chúng đến trong tình trạng hoàn hảo.

FAQ:

• Q: PCB là gì?
• A: PCB viết tắt của Printed Circuit Board. Nó là một bảng cơ sở điện tử kết nối các thành phần điện bằng đường dẫn.
• Q: PCB lớp cao là gì?
• A: PCB lớp cao là một loại PCB có nhiều lớp đường dẫn, thường hơn bốn lớp.
• Q: Lợi thế của PCB lớp cao là gì?
• A: PCB lớp cao cung cấp mật độ mạch cao hơn, tính toàn vẹn tín hiệu tốt hơn và giảm nhiễu điện từ. Chúng cũng cho phép thiết kế phức tạp và nhỏ gọn hơn.
• Q: Các ứng dụng của PCB lớp cao là gì?
• A: PCB lớp cao thường được sử dụng trong các thiết bị điện tử tiên tiến như máy tính, điện thoại thông minh và thiết bị y tế.
• Q: PCB lớp cao được sản xuất như thế nào?
• A: PCB lớp cao được sản xuất bằng cách kết hợp các quy trình khắc, khoan và mạ.Thiết bị chuyên môn và kỹ thuật viên có tay nghề cần thiết để sản xuất PCB lớp cao.
