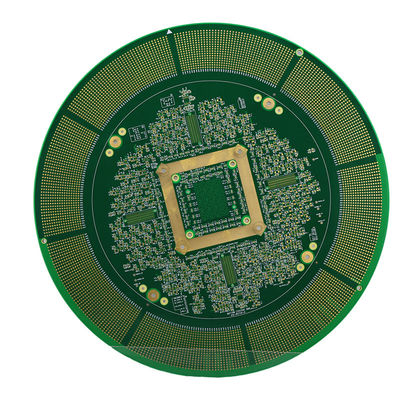

PCB lớp cao mật độ cao kết nối cao 0.1mm Min Solder Mask Clearance

PCB lớp cao mật độ cao kết nối cao 0.1mm Min Solder Mask Clearance

Tên thương hiệu: Ben Qiang
Số mẫu: FR-4/Rogers
MOQ: 1pcs
giá bán: custom made
Điều khoản thanh toán: Chuyển khoản ngân hàng/Alipay/PayPal
Khả năng cung cấp: 200,000 mét vuông/năm
Thông tin chi tiết
Nguồn gốc:
Shenzhen, Trung Quốc
Chứng nhận:
ISO/TS16949/RoHS/TS16949
Xét bề mặt:
HASL, ENIG, OSP, Bạc ngâm, Thiếc ngâm
số lớp:
Lớp cao
Màu mặt nạ hàn:
Xanh lục, Xanh lam, Đen, Đỏ, Vàng, Trắng
Màu lụa:
Trắng, Đen, Vàng
kiểm soát trở kháng:
Vâng.
Vật liệu:
FR-4
Min. tối thiểu Line Width/Spacing Chiều rộng dòng/Khoảng cách:
3 triệu/3 triệu
độ dày đồng:
1/3 oz đến 2 oz
chi tiết đóng gói:
Bao bì chân không hạt khí
Khả năng cung cấp:
200,000 mét vuông/năm
Làm nổi bật:

PCB lớp cao 0

,

1mm

Mô tả sản phẩm

Bảng PCB lớp cao với khoảng trống mặt nạ hàn 0,1mm Min.

Mô tả sản phẩm:



Đặc điểm:

  • Tên sản phẩm:PCB lớp cao
  • Số lớp:Lớp cao
  • Màu mặt nạ hàn:Xanh, xanh dương, đen, đỏ, vàng, trắng
  • Kiểm soát trở ngại:Vâng.
  • Mức tối thiểu chiều rộng đường/sự phân cách:3mil/3mil
  • Độ dày đồng:1/3 oz đến 2 oz
  • Đặc điểm chính:
    • PCB kết nối mật độ cao
    • Bảng mạch in lớp cao
    • Bảng PCB lớp cao
    • HDI PCB


Các thông số kỹ thuật:



Ứng dụng:

PCB lớp cao - Một giải pháp kết nối mật độ cao cho các mạch phức tạp

PCB Lớp cao, còn được gọi là High Layer Multilayer Board, là một loại bảng mạch in (PCB) được thiết kế cho các mạch phức tạp với nhiều lớp vật liệu dẫn điện.Công nghệ PCB tiên tiến này được sử dụng rộng rãi trong các ứng dụng khác nhau, bao gồm cả thiết bị điện tử tiêu dùng, thiết bị y tế, thiết bị công nghiệp, và nhiều hơn nữa.

Với PCB lớp cao, bạn có thể đạt được mật độ mạch cao hơn, tính toàn vẹn tín hiệu tốt hơn và quản lý nhiệt được cải thiện cho các thiết bị điện tử của bạn.Điều này làm cho nó trở thành sự lựa chọn lý tưởng cho các ứng dụng hiệu suất cao đòi hỏi hoạt động hiệu quả và đáng tin cậy.

Đặc điểm sản phẩm
  • Thời gian dẫn đầu:3-5 ngày
  • Màu sợi:Màu trắng, đen, vàng
  • Số lớp:Lớp cao
  • Xét bề mặt:HASL, ENIG, OSP, bạc ngâm, thiếc ngâm
  • Độ dày tấm:0.2mm đến 6.0mm
Các kịch bản ứng dụng

PCB lớp cao đặc biệt hữu ích trong các ứng dụng đòi hỏi các mạch phức tạp với các kết nối liên kết mật độ cao.

  • Điện tử tiêu dùng:PCB lớp cao được sử dụng rộng rãi trong các thiết bị điện tử tiêu dùng như điện thoại thông minh, máy tính xách tay và máy tính bảng, nơi không gian hạn chế và các mạch phức tạp cần phải được đóng gói thành một thiết kế nhỏ gọn.
  • Thiết bị y tế:Trong các thiết bị y tế, PCB lớp cao được sử dụng để tạo ra các mạch phức tạp có thể thực hiện các hoạt động chính xác và chính xác.và thiết bị siêu âm.
  • Thiết bị công nghiệp:Các thiết bị công nghiệp, chẳng hạn như robot, hệ thống tự động hóa và bảng điều khiển, đòi hỏi các mạch phức tạp với các kết nối mật độ cao để hoạt động hiệu quả và đáng tin cậy.PCB lớp cao là một sự lựa chọn lý tưởng cho các ứng dụng như vậy.
Nguyên mẫu PCB lớp cao

PCB lớp cao có thể được tạo ra nguyên mẫu để kiểm tra chức năng và hiệu suất của mạch trước khi sản xuất hàng loạt.Điều này đặc biệt có lợi trong các ứng dụng nơi thiết kế mạch phức tạp và đòi hỏi nhiều lần lặp lại để tối ưu hóaCác nguyên mẫu PCB lớp cao cho phép các kỹ sư xác định bất kỳ khiếm khuyết thiết kế và thực hiện các thay đổi cần thiết trước khi sản phẩm cuối cùng được sản xuất.Điều này làm giảm nguy cơ lỗi tốn kém và đảm bảo sản phẩm cuối cùng đáp ứng các thông số kỹ thuật mong muốn.

Nhìn chung, PCB lớp cao cung cấp một giải pháp đáng tin cậy và hiệu quả cho các mạch phức tạp với kết nối mật độ cao.và một loạt các kết thúc bề mặt để lựa chọn, PCB lớp cao là một sản phẩm linh hoạt và có nhu cầu cho các ngành công nghiệp khác nhau.



Tùy chỉnh:

Dịch vụ tùy chỉnh cho PCB lớp cao

Chúng tôi cung cấp các giải pháp tùy chỉnh cho PCB lớp cao, còn được gọi là High Density Interconnect Board hoặc High Density Interconnect PCB để đáp ứng các yêu cầu cụ thể của bạn và cung cấp hiệu suất vượt trội.Dịch vụ của chúng tôi được thiết kế để cung cấp cho bạn chất lượng và độ tin cậy cao nhất trong ngành.

  • Mức tối thiểu chiều rộng đường/sự phân cách:3mil/3mil
  • Phù hợp với Rohs:Vâng.
  • Thời gian dẫn đầu:3-5 ngày
  • Xét bề mặt:HASL, ENIG, OSP, bạc ngâm, thiếc ngâm
  • Vật liệu:FR-4

Nhóm chuyên gia có tay nghề của chúng tôi sử dụng công nghệ và kỹ thuật mới nhất để đảm bảo rằng PCB Lớp cao của bạn đáp ứng các thông số kỹ thuật chính xác của bạn.Chúng tôi hiểu tầm quan trọng của độ chính xác và chính xác trong High Density Interconnect Boards, và chúng tôi cam kết cung cấp kết quả tốt nhất cho dự án của bạn.

Với dịch vụ tùy chỉnh của chúng tôi, bạn có sự linh hoạt để chọn các vật liệu, kết thúc bề mặt, và thời gian dẫn phù hợp nhất với nhu cầu của bạn.Các quy trình hiệu quả và thiết bị hiện đại của chúng tôi cho phép chúng tôi cung cấp PCB Lớp cao theo yêu cầu của bạn đúng thời gian và với chất lượng cao nhất.

Đầu tư vào dịch vụ tùy chỉnh của chúng tôi cho PCB lớp cao và trải nghiệm sự khác biệt về hiệu suất và độ tin cậy.



Bao bì và vận chuyển:

Bao bì và vận chuyển PCB lớp cao

PCB lớp cao được đóng gói và vận chuyển cẩn thận để đảm bảo giao hàng an toàn cho khách hàng.Quá trình đóng gói của chúng tôi tuân theo các tiêu chuẩn công nghiệp và thực hành tốt nhất để bảo vệ các bảng mạch tinh tế trong quá trình vận chuyển.

Mỗi PCB Lớp cao trước tiên được bọc trong bọt chống tĩnh để ngăn ngừa xả điện tĩnh và làm hỏng các thành phần.Sau đó, nó được đặt trong một hộp bìa cứng với đệm bổ sung để hấp thụ cú sốcCác hộp được niêm phong với băng đóng gói chất lượng cao để đảm bảo PCB vẫn an toàn trong quá trình vận chuyển.

Đối với các chuyến hàng quốc tế, chúng tôi sử dụng các thùng gỗ tùy chỉnh để cung cấp thêm sự bảo vệ và ổn định.đảm bảo PCB đến trong tình trạng hoàn hảo.

Đối tác vận chuyển của chúng tôi được lựa chọn cẩn thận cho độ tin cậy và hiệu quả trong việc giao hàng. Chúng tôi cung cấp nhiều lựa chọn vận chuyển để đáp ứng nhu cầu của khách hàng,bao gồm giao hàng nhanh cho đơn đặt hàng khẩn cấp.

Khi vận chuyển, khách hàng sẽ nhận được số theo dõi để theo dõi tiến độ của gói hàng của họ. Nhóm dịch vụ khách hàng của chúng tôi cũng sẵn sàng hỗ trợ với bất kỳ câu hỏi hoặc mối quan tâm vận chuyển nào.

Chúng tôi rất cẩn thận trong việc đóng gói và vận chuyển PCB lớp cao của chúng tôi để đảm bảo chúng đến với khách hàng của chúng tôi trong tình trạng nguyên sơ.



FAQ:

  • Q: Mục đích chính của PCB lớp cao là gì?
  • A: Mục đích chính của PCB lớp cao là cung cấp một thiết kế mạch nhỏ gọn và hiệu quả hơn cho các thiết bị điện tử phức tạp.
  • Q: Một số lợi thế của việc sử dụng PCB lớp cao là gì?
  • A: Một số lợi thế của việc sử dụng PCB lớp cao bao gồm mật độ các thành phần cao hơn, giảm kích thước và trọng lượng của thiết bị và cải thiện tính toàn vẹn tín hiệu.
  • Q: PCB lớp cao thường có bao nhiêu lớp?
  • A: PCB lớp cao thường có 6 hoặc nhiều lớp, nhưng có thể lên đến 50 lớp hoặc nhiều hơn cho các thiết kế cực kỳ phức tạp.
  • Q: Những vật liệu nào được sử dụng trong PCB lớp cao?
  • A: PCB lớp cao thường được làm bằng sợi thủy tinh, đồng và các loại nhựa khác nhau, chẳng hạn như epoxy hoặc polyimide.
  • Q: Các loại thiết bị điện tử nào thường được sử dụng trong PCB lớp cao?
  • A: PCB lớp cao thường được sử dụng trong điện thoại thông minh, máy tính, thiết bị y tế, thiết bị hàng không vũ trụ và các thiết bị điện tử phức tạp khác.
